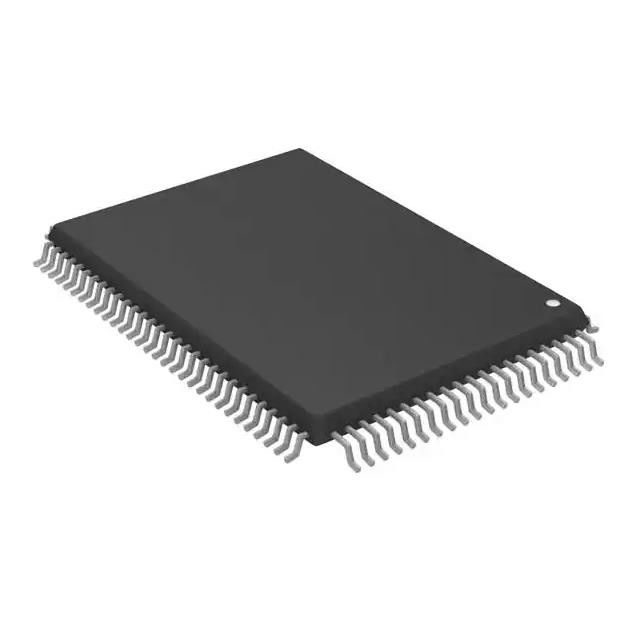

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Σύνθετη προγραμματιζόμενη λογική συσκευή
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | XC9572-10PQ100C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | XC9572-10PQ100C | Χρόνος καθυστέρησης tpd (1) Max: | 10 NS |
|---|---|---|---|
| Ανεφοδιασμός τάσης - εσωτερικός: | 4.75V ~ 5.25V | Αριθμός στοιχείων/φραγμών λογικής: | 4 |
| Αριθμός Macrocells: | 72 | Αριθμός Γκέιτς: | 1600 |
| Αριθμός του I/O: | 72 | Λειτουργούσα θερμοκρασία: | 0°C ~ 70°C (TA) |
| Υψηλό φως: | XC9572 10PQ100C,ολοκληρωμένο κύκλωμα CPLD 72MC 10NS 100QFP,σύνθετη προγραμματίσημη συσκευή λογικής 100QFP |
||
Περιγραφή προϊόντων
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP I/O 72 0°C ~ 70°C 10 ns
IC CPLD 72MC 10NS 100QFP
Το XC9572 είναι ένα CPLD υψηλής απόδοσης που παρέχει προηγμένες δυνατότητες προγραμματισμού και δοκιμής εντός του συστήματος για
ενσωμάτωση λογικής γενικού σκοπού.Αποτελείται από οκτώ 36V18 Function Blocks, παρέχοντας 1.600 χρησιμοποιήσιμες πύλες με
καθυστερήσεις διάδοσης 7,5 ns.Δείτε το Σχήμα 2 για την επισκόπηση της αρχιτεκτονικής.
Χαρακτηριστικά του XC9572-10PQ100C
• Λογικές καθυστερήσεις pin-to-pin 7,5 ns σε όλες τις ακίδες
• fCNT έως 125 MHz
• 72 macrocells με 1.600 χρησιμοποιήσιμες πύλες
• Έως 72 ακίδες εισόδου/εξόδου χρήστη
• Προγραμματιζόμενο 5V εντός συστήματος
- Αντοχή 10.000 κύκλων προγράμματος/διαγραφής
- Προγραμματίστε/διαγράψτε το πλήρες εύρος τάσης και θερμοκρασίας του εμπορίου
• Βελτιωμένη αρχιτεκτονική pin-locking
• Ευέλικτο μπλοκ λειτουργιών 36V18
- 90 όροι προϊόντος οδηγούν οποιοδήποτε ή και όλα τα 18 μακροκελιά εντός του Function Block
- Καθολικά και ρολόγια όρου προϊόντος, ενεργοποιήσεις εξόδου, ρύθμιση και επαναφορά σημάτων
Προδιαγραφές τουXC9572-10PQ100C
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (IC)
Ενσωματωμένο
CPLD (Σύνθετες Προγραμματιζόμενες Λογικές Συσκευές)
|
|
Mfr
|
AMD
|
|
Σειρά
|
XC9500
|
| Πακέτο | Δίσκος - σχάρα |
|
Προϊόν
|
XC9572-10PQ100C
|
|
Digi-Key Προγραμματιζόμενο
|
Δεν επαληθεύεται
|
|
Προγραμματιζόμενος τύπος
|
Σε Προγραμματιζόμενο σύστημα (ελάχ. 10K κύκλοι προγράμματος/διαγραφής)
|
|
Χρόνος καθυστέρησης tpd(1) Μέγ
|
10 ns
|
|
Παροχή τάσης - Εσωτερική
|
4,75V ~ 5,25V
|
|
Αριθμός Λογικών Στοιχείων/Μπλοκ
|
4
|
|
Αριθμός Macrocells
|
72
|
|
Αριθμός Πυλών
|
1600
|
|
Αριθμός I/O
|
72
|
|
Θερμοκρασία λειτουργίας
|
0°C ~ 70°C (TA)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
100-BQFP
|
|
Πακέτο συσκευής προμηθευτή
|
100-PQFP (20x14)
|
|
Βασικός αριθμός προϊόντος
|
XC9572
|
Άλλα χαρακτηριστικά τουXC9572-10PQ100C
• Εκτεταμένη υποστήριξη σάρωσης ορίων IEEE Std 1149.1 (JTAG).
• Προγραμματιζόμενη λειτουργία μείωσης ισχύος σε κάθε macrocell
• Έλεγχος ρυθμού περιστροφής σε μεμονωμένες εξόδους
• Δυνατότητα προγραμματιζόμενης από τον χρήστη πείρου γείωσης
• Εκτεταμένα χαρακτηριστικά ασφαλείας μοτίβου για προστασία σχεδίασης
• Έξοδοι High-drive 24 mA
• Δυνατότητα εισόδου/εξόδου 3,3V ή 5V
• Προηγμένη τεχνολογία CMOS 5V FastFLASH™
• Υποστηρίζει παράλληλο προγραμματισμό για περισσότερα από ένα XC9500 ταυτόχρονα
• Διατίθεται σε πακέτα PLCC 44 ακίδων, PLCC 84 ακίδων, PQFP 100 ακίδων και TQFP 100 ακίδων
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουXC9572-10PQ100C
με avck-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Μη συμβατό με RoHS |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Επιπρόσθετοι πόροιτου XC9572-10PQ100C
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Αλλα ονόματα | 122-1174 |
| Τυπικό πακέτο | 66 |
