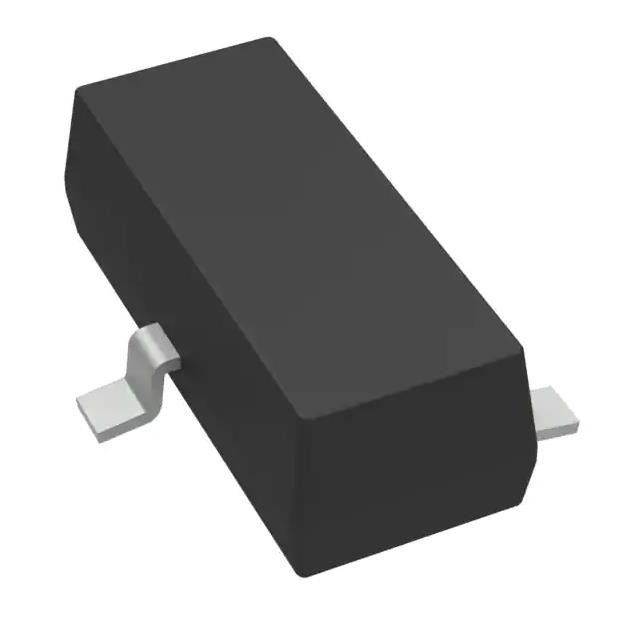

διοικητικά ολοκληρωμένα κυκλώματα TLV431BQDBZR sot23-3 δύναμης 1.24V 6V 15mA
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TLV431BQDBZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος παραγωγής: | διευθετήσιμος | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.24V |
|---|---|---|---|
| Τάση - παραγωγή (Max): | 6 Β | Τρέχων - παραγωγή: | 15 μΑ |
| Ανοχή: | ±0.5% | Τρέχων - κάθοδος: | 100 μΑ |
| Υψηλό φως: | 15mA διοικητικά ολοκληρωμένα κυκλώματα δύναμης,διοικητικά ολοκληρωμένα κυκλώματα δύναμης 1.24V 6V,TLV431BQDBZR |
||
Περιγραφή προϊόντων
TLV431BQDBZR ΔΙΑΚΛΆΔΩΣΗ ADJ 0,5% sot23-3 1.24V 6V 15 μΑ διοικητικών ολοκληρωμένων κυκλωμάτων VREF δύναμης
Η συσκευή TLV431 είναι μια χαμηλής τάσης τελική διευθετήσιμη αναφορά τάσης 3 με διευκρινισμένο θερμικό
σταθερότητα πέρα από τις εφαρμόσιμες βιομηχανικές και εμπορικές σειρές θερμοκρασίας.
Προδιαγραφές TLV431BQDBZR
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Διαχείριση δύναμης (PMIC)
Αναφορά τάσης
|
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
-
|
|
Προϊόν
|
TLV431BQDBZR
|
|
Τύπος αναφοράς
|
Διακλάδωση
|
|
Τύπος παραγωγής
|
Διευθετήσιμος
|
|
Τάση - παραγωγή (ελάχιστη/σταθερή)
|
1.24V
|
|
Τάση - παραγωγή (Max)
|
6 Β
|
|
Τρέχων - παραγωγή
|
15 μΑ
|
|
Ανοχή
|
±0.5%
|
|
Συντελεστής θερμοκρασίας
|
-
|
|
Θόρυβος - 0.1Hz σε 10Hz
|
-
|
|
Θόρυβος - 10Hz σε 10kHz
|
-
|
|
- Που εισάγεται τάση
|
-
|
|
Τρέχων - ανεφοδιασμός
|
-
|
|
Τρέχων - κάθοδος
|
100 µA
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
-236-3, SC-59, ΜΈΘΥΣΟΣ-23-3
|
|
Συσκευασία συσκευών προμηθευτών
|
Μέθυσος-23-3
|
|
Αριθμός προϊόντων βάσεων
|
TLV431
|
Χαρακτηριστικά γνωρίσματα TLV431BQDBZR
• Χαμηλής τάσης λειτουργία, VREF = 1,24 Β
• Διευθετήσιμη τάση παραγωγής, VO = VREF σε 6 Β
• Ανοχές τάσης αναφοράς σε 25°C
– 0,5% για TLV431B
– 1% για TLV431A
– 1,5% για TLV431
• Χαρακτηριστική κλίση θερμοκρασίας
– 4 MV (0°C σε 70°C)
– 6 MV (– 40°C σε 85°C)
– 11 MV (– 40°C σε 125°C)
• Χαμηλό λειτουργικό ρεύμα καθόδων, 80 µA χαρακτηριστικά
• 0,25-Ω χαρακτηριστική σύνθετη αντίσταση παραγωγής
• Εξαιρετικά-μικρές Sc-70 προσφορές 40% συσκευασίας μικρότερες
Ίχνος από μέθυσος-23-3
• Δείτε TLVH431 και TLVH432 για:
– Ευρύτερο VKA (1,24 Β σε 18 Β) και IK (80 μΑ)
– Πρόσθετη συσκευασία μέθυσος-89
– Πολλαπλάσιο Pinouts για μέθυσος-23-3 και μέθυσος-89 συσκευασίες
• Στα προϊόντα υποχωρητικά σε mil-prf-38535, όλες οι παράμετροι εξετάζονται εκτός αν αναφέρεται διαφορετικά. Σε όλα τα άλλα προϊόντα, η επεξεργασία παραγωγής δεν περιλαμβάνει απαραιτήτως τη δοκιμή όλων των παραμέτρων.
εφαρμογές TLV431BQDBZR
• Διευθετήσιμη τάση και τρέχουσα παραπομπή
• Δευτεροβάθμιος δευτερεύων κανονισμός σε Flyback SMPSs
• Αντικατάσταση Zener
• Έλεγχος τάσης
• Συγκριτής με την ενσωματωμένη αναφορά
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
