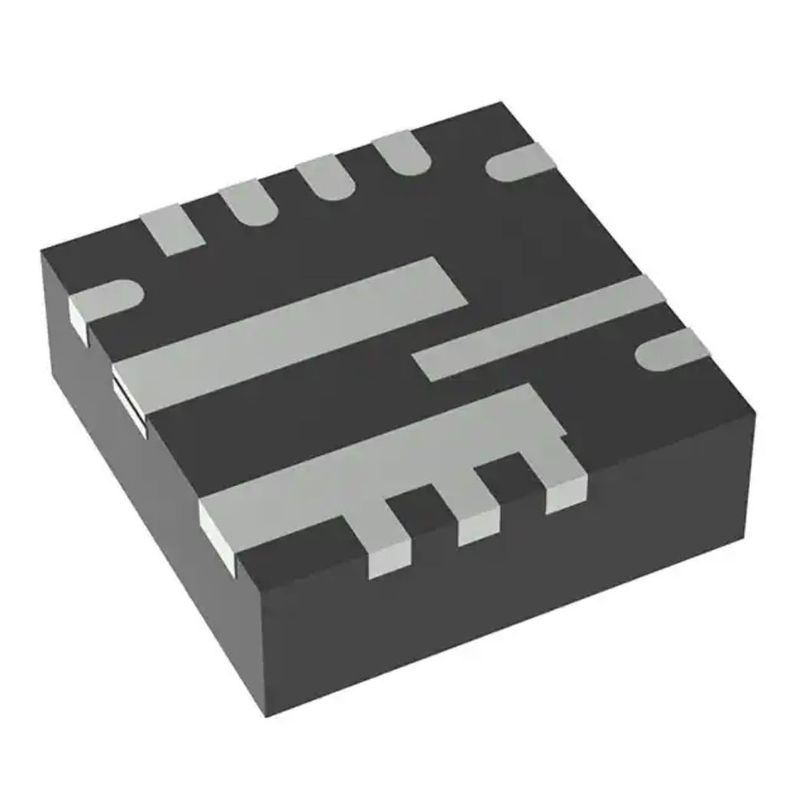

διοικητικά ολοκληρωμένα κυκλώματα TPS56637RPAR δύναμης υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης 500kHz 6A
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS56637RPAR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - παραγωγή: | 6A | Συχνότητα - μετατροπή: | 500kHz |
|---|---|---|---|
| Σύγχρονος διορθωτής: | Ναι | Λειτουργούσα θερμοκρασία: | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | 10-PowerVFQFN |
| Συσκευασία συσκευών προμηθευτών: | 10-vqfn-ωρ. (3x3) | Αριθμός προϊόντων βάσεων: | TPS56637 |
| Υψηλό φως: | υποδοχή ολοκληρωμένου κυκλώματος εμβύθισης 500kHz 6A,500kHz διοικητικά ολοκληρωμένα κυκλώματα δύναμης,TPS56637RPAR |
||
Περιγραφή προϊόντων
TPS56637RPAR διοικητικό 296-Tps56637rpardkr-ND δύναμης ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.6V 1 παραγωγή 6A 10-PowerVFQFN ρυθμιστών μετατροπής Buck
Προδιαγραφές TPS56637RPAR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 4.5V |
| Τάση - που εισάγεται (Max) | 28V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.6V |
| Τάση - παραγωγή (Max) | 13V |
| Τρέχων - παραγωγή | 6A |
| Συχνότητα - μετατροπή | 500kHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-PowerVFQFN |
| Συσκευασία συσκευών προμηθευτών | 10-vqfn-ωρ. (3x3) |
| Αριθμός προϊόντων βάσεων | TPS56637 |
Χαρακτηριστικά γνωρίσματα TPS56637RPAR
• 4,5-β στη σειρά τάσης εισαγωγής 28-β
• 0,6-β στη σειρά τάσης παραγωγής 13-β
• 6-μέγιστο συνεχές ρεύμα παραγωγής
• Ενσωματωμένος 26 mΩ και 12 MOSFETs mΩ
• 0,6-β τάση αναφοράς ±1%
• Δ-CAP3™ τρόπος ελέγχου για τη γρήγορη παροδική απάντηση
• Eco-eco-mode™ και FCCM (αναγκασμένος συνεχής τρόπος διεξαγωγής) επιλέξιμα για τη λειτουργία ελαφρύς-φορτίων μέσω της καρφίτσας ΤΡΌΠΟΥ
• Εσωτερική μαλακή έναρξη κας 2
• Ενσωματωμένη λειτουργία απαλλαγής παραγωγής
• 500-kHz συχνότητα μετατροπής
• Καλός δείκτης ισχύος για να ελέγξει την τάση παραγωγής
• Κύκλος από τον κύκλο πέρα από το τρέχον όριο
• Μη-κλεισμένη με μάνταλο προστασία για το UV, Ov, OT και UVLO
• – 40°C στη λειτουργούσα θερμοκρασία συνδέσεων +150°C
• Μικρή 10-καρφίτσα 3,0 συσκευασία χιλ. × 3,0 χιλ. HotRod™ QFN
• Διαθέσιμος στο σχεδιαστή δύναμης WEBENCH® για να δημιουργήσει τα σχέδια συνήθειας
Εφαρμογές TPS56637RPAR
• Επιχειρηματικά συστήματα: πολλών χρήσεων εκτυπωτές, αποθήκευση
• Προσωπική ηλεκτρονική: TV, ομιλητές, μετασχηματιστής, φορητή ηλεκτρονική
• Βιομηχανικές εφαρμογές: ηλεκτρονική θέση πώλησης, αυτοματοποίηση εργοστασίων και έλεγχος, κινήσεις μηχανών
• Γενικοί σκοποί για το 12-β, 19-β, ανεφοδιασμός δύναμη-λεωφορείων 24-β
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS56637RPAR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
