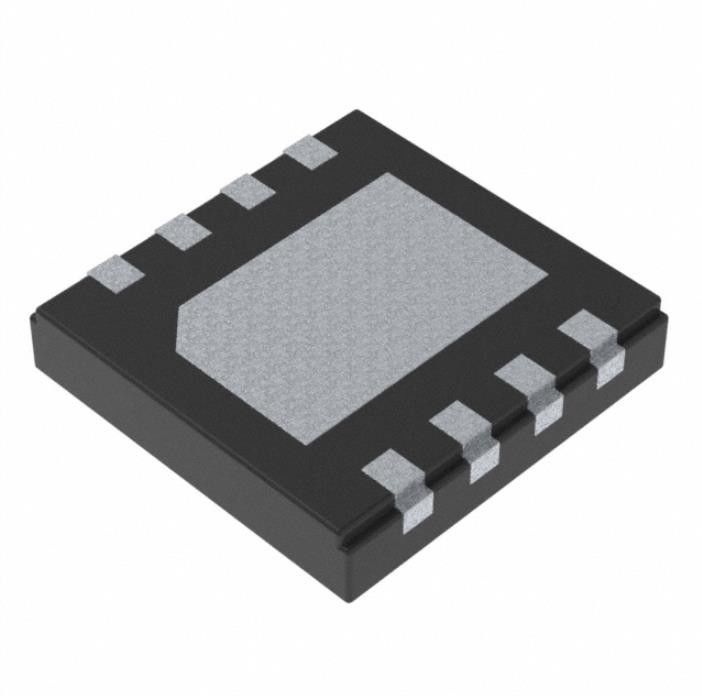

Διοικητικά ολοκληρωμένα κυκλώματα LM5180NGUR δύναμης ολοκληρωμένου κυκλώματος ρυθμιστών διόδων SMD Flyback TV
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5180NGUR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Επιταχύνω/βήμα - κάτω |
|---|---|---|---|
| Διαμόρφωση παραγωγής: | Θετικός και αρνητικός | Τοπολογία: | flyback |
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 4.5V | Τάση - που εισάγεται (Max): | 65V |
| Υψηλό φως: | Ολοκληρωμένο κύκλωμα ρυθμιστών SMD Flyback,Ολοκληρωμένο κύκλωμα ρυθμιστών Flyback διόδων TV,LM5180NGUR |
||
Περιγραφή προϊόντων
LM5180NGUR διοικητικό 296-Lm5180ngurtr-ND δύναμης ολοκληρωμένου κυκλώματος Smd διόδων TV
Θετικό και αρνητικό διευθετήσιμο 1.21V 1 ρυθμιστών μετατροπής Flyback εκτεθειμένο 8-WDFN μαξιλάρι παραγωγής ολοκληρωμένου κυκλώματος
Προδιαγραφές LM5180NGUR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Επιταχύνω/βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός και αρνητικός |
| Τοπολογία | Flyback |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 4.5V |
| Τάση - που εισάγεται (Max) | 65V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.21V |
| Τάση - παραγωγή (Max) | 42V |
| Τρέχων - παραγωγή | - |
| Συχνότητα - μετατροπή | 10kHz ~ 350kHz |
| Σύγχρονος διορθωτής | Αριθ. |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί, Wettable πλευρό |
| Συσκευασία/περίπτωση | 8-WDFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 8-WSON (4x4) |
| Αριθμός προϊόντων βάσεων | LM5180 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ LM5180NGUR
• Σχεδιασμένος για τις αξιόπιστες και τραχιές εφαρμογές
– Ευρεία σειρά τάσης εισαγωγής 4,5 Β σε 65 Β με τη λειτουργία κάτω σε 3,5 Β μετά από το ξεκίνημα
– Γερή λύση με μόνο ένα συστατικό που διασχίζει το εμπόδιο απομόνωσης
– συνολική ακρίβεια κανονισμού παραγωγής 1,5%
– Προαιρετική αποζημίωση θερμοκρασίας VOUT
– εσωτερική ή προγραμματίσημη μαλακή έναρξη κας 6
– Εισαγμένο UVLO και θερμική προστασία κλεισίματος
– Overcurrent λόξιγκας-τρόπου προστασία ελαττωμάτων
– – 40°C στη σειρά θερμοκρασίας συνδέσεων +150°C
• Η ολοκλήρωση μειώνει το μέγεθος και το κόστος λύσης
– Ενσωματωμένο 100-β, MOSFET δύναμης 0,4-Ω
– Κανένα opto-coupler ή μετασχηματιστών βοηθητικό τύλιγμα που απαιτείται για τον κανονισμό VOUT
– Εσωτερική αποζημίωση βρόχων
• Υψηλής απόδοσης λειτουργία PSR flyback
– Σχεδόν-ηχηρή MOSFET διακοπή BCM
– Χαμηλό ήρεμο ρεύμα εισαγωγής
– Εξωτερική προκατειλημμένη επιλογή για τη βελτιωμένη αποδοτικότητα
– Ενιαίες και multi-output εφαρμογές
• Υπερβολικά χαμηλές διευθυνμένες και ακτινοβολούσες υπογραφές της EMI
– Η μαλακή μετατροπή αποφεύγει την αντίστροφη αποκατάσταση διόδων
– Βελτιστοποιημένος για τις απαιτήσεις CISPR 32 EMI
• Δημιουργήστε ένα σχέδιο ρυθμιστών συνήθειας χρησιμοποιώντας το σχεδιαστή δύναμης WEBENCH®
Εφαρμογές LM5180NGUR
• Απομονωμένοι συσκευές αποστολής σημάτων τομέων και ενεργοποιητές τομέων
• Multi-output ράγες για τις αναλογικές ενότητες εισαγωγής
• Κινήσεις μηχανών: Προμήθειες κίνησης πυλών IGBT και SIC
• Συστήματα αυτοματοποίησης HVAC οικοδόμησης
• Απομονωμένες προκατειλημμένες προμήθειες
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM5180NGUR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
