20SOIC οκτάμπιτη θετική άκρη MC74LCX374DWR2G ολοκληρωμένου κυκλώματος πτώσης κτυπήματος
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | onsemi |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | MC74LCX374DWR2G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | MC74LCX374DWR2G | Αριθμός κομματιών ανά στοιχείο: | 8 |
|---|---|---|---|
| Συχνότητα ρολογιών: | 150 MHZ | Τάση - ανεφοδιασμός: | 2V ~ 3.6V |
| Πηγή ανεφοδιασμού τάσης: | Ενιαίος ανεφοδιασμός | Τρέχων - ήρεμος (δείκτης νοημοσύνης): | 10 µA |
| Ικανότητα εισαγωγής: | -40°C ~ 85°C (TA) | ||
| Υψηλό φως: | 20SOIC ολοκληρωμένο κύκλωμα πτώσης κτυπήματος,Ολοκληρωμένο κύκλωμα πτώσης κτυπήματος οκτάμπιτο,MC74LCX374DWR2G |
||
Περιγραφή προϊόντων

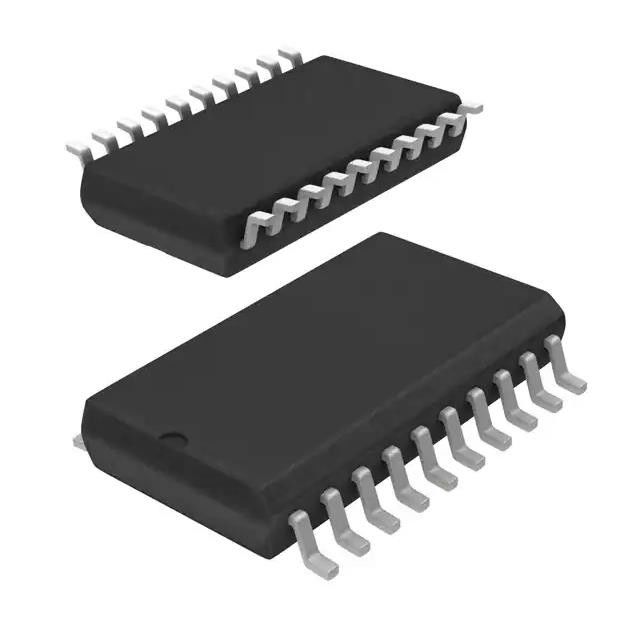

MC74LCX374DWR2G IC Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC
Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC (0,295", 7,50mm Πλάτος)
Το MC74LCX374 είναι ένα υψηλής απόδοσης, μη αναστροφικό οκταδικό flip-flop τύπου D που λειτουργεί από τροφοδοσία 2,3 έως 3,6 V.Υψηλός
σύνθετες είσοδοι συμβατές με TTL μειώνουν σημαντικά την τρέχουσα φόρτωση στα προγράμματα οδήγησης εισόδου, ενώ οι συμβατές με TTL έξοδοι προσφέρουν βελτιωμένη
απόδοση θορύβου μεταγωγής.Η προδιαγραφή VI των 5,5 V επιτρέπει στις εισόδους MC74LCX374 να οδηγούνται με ασφάλεια από συσκευές 5 V.
Χαρακτηριστικά τουMC74LCX374DWR2G
• Σχεδιασμένο για λειτουργία VCC 2,3 έως 3,6 V
• Ανοχή 5 V − Δυνατότητα διεπαφής με λογική 5 V TTL
• Υποστηρίζει Ζωντανή Εισαγωγή και Απόσυρση
• Η προδιαγραφή IOFF εγγυάται υψηλή σύνθετη αντίσταση όταν VCC = 0 V
• Συμβατό με LVTTL
• Συμβατό με LVCMOS
• Δυνατότητα 24 mA Balanced Output Sink and Source
• Σχεδόν μηδενικό στατικό ρεύμα τροφοδοσίας και στις τρεις λογικές καταστάσεις (10 A) Μειώνει σημαντικά τις απαιτήσεις ισχύος του συστήματος
• Η απόδοση Latchup υπερβαίνει τα 500 mA
• Απόδοση ESD:
* Μοντέλο ανθρώπινου σώματος >2000 V
* Μοντέλο μηχανής >200 V
• Πρόθεμα NLV για αυτοκίνητα και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου.
AEC−Q100 Qualified και PPAP ικανό
• Αυτές οι συσκευές είναι χωρίς Pb−Free, Χωρίς αλογόνο/BFR και είναι συμβατές με RoHS
Προδιαγραφές τουMC74LCX374DWR2G
|
Mfr
|
onsemi
|
|
Σειρά
|
74LCX
|
|
Κατάσταση προϊόντος
|
Ενεργός
|
|
Λειτουργία
|
Πρότυπο
|
|
Τύπος
|
D-Type
|
|
Τύπος εξόδου
|
Τρι-Κατάσταση, Μη Αντεστραμμένο
|
|
Αριθμός Στοιχείων
|
1
|
|
Αριθμός bit ανά στοιχείο
|
8
|
|
Συχνότητα ρολογιού
|
150 MHz
|
|
Max Propagation Delay @ V, Max CL
|
8,5ns @ 3,3V, 50pF
|
|
Τύπος σκανδάλης
|
Θετική ακμή
|
|
Ρεύμα - Έξοδος Υψηλό, Χαμηλό
|
24mA, 24mA
|
|
Τάση - Τροφοδοσία
|
2V ~ 3,6V
|
|
Τρέχον - Σε ηρεμία (Iq)
|
10 μΑ
|
|
Χωρητικότητα εισόδου
|
7 pF
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C (TA)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο συσκευής προμηθευτή
|
20-SOIC
|
|
Πακέτο / Θήκη
|
20-SOIC (0,295", 7,50 mm Πλάτος)
|
|
Βασικός αριθμός προϊόντος
|
74LCX374
|
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
με avck-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
