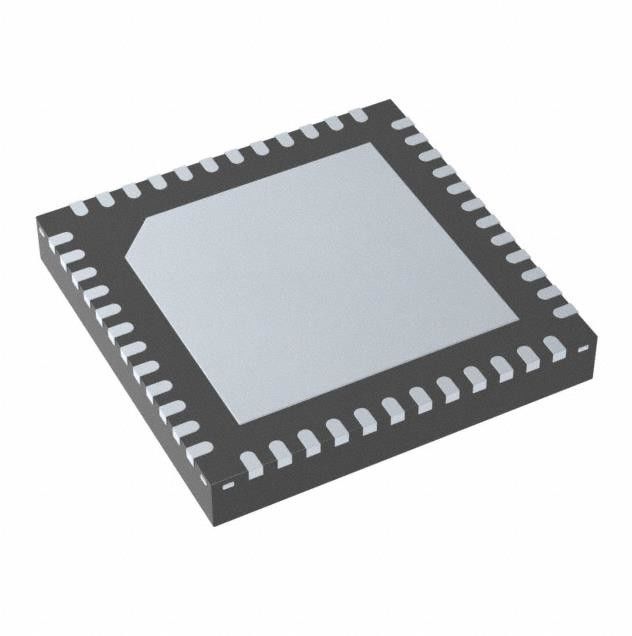

LMK05318RGZR συγχρονιστής ρολογιών και καθαρότερο ολοκληρωμένο κύκλωμα 800MHz 2 48-VFQFN Jitter
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LMK05318RGZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3work ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυκλωμάτων: | 2 | - Που εισάγεται αναλογία: Παραγωγή: | 2:8 |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C | Συχνότητα - Max: | 800MHz |
| Τάση - ανεφοδιασμός: | 1.71V ~ 1.89V, 3.135V ~ 3.465V | Συσκευασία/περίπτωση: | 22-VFQFN |
| Συσκευασία συσκευών προμηθευτών: | 48-VQFN (7x7) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Επισημαίνω: | LMK05318RGZR,Καθαρότερο ολοκληρωμένο κύκλωμα Jitter συγχρονιστών ρολογιών,800MHz LMK05318RGZR |
||
Περιγραφή προϊόντων
LMK05318RGZR υπερβολικά χαμηλό ρολόι συγχρονιστών δικτύων Jitter με τις διπλής συχνότητας περιοχές
LMK05318RGZR συγχρονιστής ρολογιών και καθαρότερο ολοκληρωμένο κύκλωμα 800MHz 2 48-VFQFN Jitter
Χαρακτηριστικά γνωρίσματα LMK05318RGZR
Ένας ψηφιακός με κλείδωμα φάσης βρόχος (DPLL) με:
– Μετατροπή Hitless: ±50-CP επιβάτης φάσης
– Προγραμματίσημο εύρος ζώνης βρόχων με Fastlock
– Πρότυπο-υποχωρητικός συγχρονισμός και
Διατήρηση που χρησιμοποιεί ένα χαμηλού κόστους TCXO/OCXO
• Δύο αναλογικοί με κλείδωμα φάσης βρόχοι (APLLs) με
Βιομηχανία-οδηγώντας απόδοση Jitter:
– 50 fs RMS Jitter σε 312,5 MHZ (APLL1)
– 125 fs RMS Jitter σε 155,52 MHZ (APLL2)
• Δύο εισαγωγές ρολογιών αναφοράς
– Προτεραιότητα-βασισμένη επιλογή εισαγωγής
– Ψηφιακή διατήρηση στην απώλεια αναφοράς
• Οκτώ αποτελέσματα ρολογιών με τους προγραμματίσημους οδηγούς
– Μέχρι έξι διαφορετικές συχνότητες παραγωγής
– ΡΕΎΜΑ-LVDS, ΡΕΎΜΑ-CML, ΡΕΎΜΑ-LVPECL, HCSL, ΚΑΙ
1,8-β σχήματα παραγωγής LVCMOS
• EEPROM/ROM για τα ρολόγια συνήθειας δύναμη-επάνω
• Εύκαμπτες επιλογές διαμόρφωσης
– 1 Hz (1 ΜΑΔ) σε 800 MHZ στην εισαγωγή και την παραγωγή
– XO/TCXO/OCXO που εισάγεται: 10 έως 100 MHZ
– Τρόπος DCO: < 0="">
Οδήγηση ρολογιών (IEEE 1588 PTP σκλάβος)
– Προηγμένοι έλεγχος και θέση ρολογιών
– Ι
2C ή διεπαφή SPI
• PSNR: – dBc 83 (θόρυβος 50 -50-mVpp στον ανεφοδιασμό 3,3-β)
• 3,3-β ανεφοδιασμός με τα αποτελέσματα 1,8-β, 2,5-β, ή 3,3-β
• Βιομηχανική σειρά θερμοκρασίας: – 40°C σε +85°C
Ιδιότητες προϊόντων LMK05318RGZR
| Τύπος | Περιγραφή |
|---|---|
| Pakage | ταινία και εξέλικτρο |
|
Θέση προϊόντων
|
Ενεργός
|
|
Τύπος
|
Συγχρονιστής ρολογιών και καθαριστής Jitter
|
|
PLL
|
Ναι με την παράκαμψη
|
|
Εισαγωγή
|
Ρολόι, LVCMOS
|
|
Παραγωγή
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Αριθμός κυκλωμάτων
|
2
|
|
- Που εισάγεται αναλογία: Παραγωγή
|
2:8
|
|
- Που εισάγεται διαφορικό: Παραγωγή
|
Ναι/ναι
|
|
Συχνότητα - Max
|
800MHz
|
|
Διαιρέτης/πολλαπλασιαστής
|
Ναι/ναι
|
|
Τάση - ανεφοδιασμός
|
1.71V ~ 1.89V, 3.135V ~ 3.465V
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
48-VFQFN εκτεθειμένο μαξιλάρι
|
|
Συσκευασία συσκευών προμηθευτών
|
48-VQFN (7x7)
|
|
Αριθμός προϊόντων βάσεων
|
LMK05318
|
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Περιγραφή LMK05318RGZR
Το LMK05318 είναι μια υψηλής απόδοσης συσκευή ρολογιών συγχρονιστών δικτύων που παρέχει jitter τον καθαρισμό, την παραγωγή ρολογιών, τον προηγμένο έλεγχο ρολογιών, και την ανώτερη hitless απόδοση μετατροπής για να καλύψει τις αυστηρές απαιτήσεις συγχρονισμού της υποδομής επικοινωνιών και των βιομηχανικών εφαρμογών. Η υπερβολικά χαμηλή απόρριψη θορύβου ανεφοδιασμού jitter και υψηλής δύναμης (PSNR) της συσκευής μπορεί να μειώσει ποσοστό λάθους κομματιών (ΤΖΊΤΖΙΦΑ) στις μεγάλες τμηματικές συνδέσεις.
