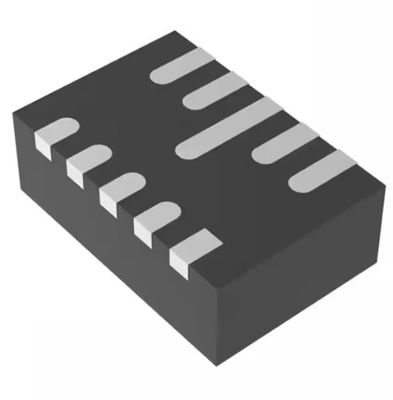

θετικό ολοκληρωμένου κυκλώματος TPS63802DLAT ρυθμιστών ώθησης 2.1MHz 2A Buck διευθετήσιμο
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS63802DLAT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Τάση - που εισάγεται (λ.): | 1.3V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 5.5V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.8V |
| Τάση - παραγωγή (Max): | 5,2V | Τρέχων - παραγωγή: | 2A |
| Συχνότητα - μετατροπή: | 2.1MHz | Σύγχρονος διορθωτής: | Ναι |
| Υψηλό φως: | ολοκληρωμένο κύκλωμα ρυθμιστών ώθησης 2A Buck,ολοκληρωμένο κύκλωμα ρυθμιστών ώθησης 2.1MHz Buck,TPS63802DLAT |
||
Περιγραφή προϊόντων
TPS63802DLAT διοικητικό 296-Tps63802dlatct-ND δύναμης ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1.8V 1 παραγωγή 2A 10-VFDFN ρυθμιστών μετατροπής buck-ώθησης
Προδιαγραφές TPS63802DLAT
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Επιταχύνω/βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck-ώθηση |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 1.3V |
| Τάση - που εισάγεται (Max) | 5.5V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.8V |
| Τάση - παραγωγή (Max) | 5.2V |
| Τρέχων - παραγωγή | 2A |
| Συχνότητα - μετατροπή | 2.1MHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-VFDFN |
| Συσκευασία συσκευών προμηθευτών | 10-vson-ωρ. (3x2) |
| Αριθμός προϊόντων βάσεων | TPS63802 |
Χαρακτηριστικά γνωρίσματα TPS63802DLAT
• Σειρά τάσης εισαγωγής: 1.3 Β σε 5,5 Β
– Τάση εισαγωγής συσκευών > 1,8 Β για το ξεκίνημα
• Σειρά τάσης παραγωγής: 1.8 Β σε 5,2 Β (διευθετήσιμα)
• 2-ρεύμα παραγωγής για VI ≥ 2,3 Β, VO = 3,3 Β
• Υψηλή αποδοτικότητα πέρα από την ολόκληρη σειρά φορτίων
– 11-µA που ενεργοποιεί το ήρεμο ρεύμα
– Δύναμη - εκτός από τον τρόπο και την επιλογή τρόπου για τον αναγκασμένο PWM-τρόπο
• Αρχιτεκτονική τρόπου buck-ώθησης μέγιστων ρευμάτων
– Καθορισμένα σημεία μετάβασης μεταξύ του buck, buckboost, και των τρόπων λειτουργίας ώθησης
– Διαβιβάστε και αντιστρέψτε την τρέχουσα λειτουργία
– Ξεκίνημα στα προ-pre-biased αποτελέσματα
• Ασφάλεια και γερά χαρακτηριστικά γνωρίσματα λειτουργίας
– Ενσωματωμένη μαλακή έναρξη
– Overtemperature- και overvoltage-προστασία
– Η αληθινή λειτουργία κλεισίματος με το φορτίο αποσυνδέει
– Διαβιβάστε και προς τα πίσω τρέχον όριο
• Μικρό μέγεθος λύσης 21,5 mm2
– Μικροσκοπική συσκευασία SON/DFN (παρόμοια με QFN)
– Μικρό πηνίο 0.47-µH
– Εργασίες με έναν ελάχιστο πυκνωτή παραγωγής 22-µF
• Δημιουργήστε ένα σχέδιο συνήθειας χρησιμοποιώντας το TPS63802 με το σχεδιαστή δύναμης WEBENCH®
Εφαρμογές TPS63802DLAT
• Προ-ρυθμιστής συστημάτων (καταδίωξη και τηλεπληροφορική, φορητό POS, εγχώρια αυτοματοποίηση, κάμερα δικτύων IP)
• Κανονισμός σημείο--φορτίων (συνδεμένος με καλώδιο αισθητήρας, λιμένας/προσαρμοστής καλωδίων και dongle, ηλεκτρονική έξυπνη κλειδαριά, IoT)
• Συνοδευτικός ανεφοδιασμός μπαταριών (μετρητής ηλεκτρικής ενέργειας, συμπυκνωτής στοιχείων, ποιοτικός μετρητής δύναμης)
• Θερμοηλεκτρικός ανεφοδιασμός συσκευών (TEC, οπτικές ενότητες)
• Σταθεροποιητής και μετατροπέας τάσης γενικού σκοπού
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS63802DLAT
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
