LM53601LQDSXRQ1 Buck Switching Regulator IC θετικός σταθερός 5V 1 έξοδος 1A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM53601LQDSXRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Καθορισμένο | Αριθμός εκροών: | 1 |
|---|---|---|---|
| Η τάση - εισροή (min): | 3.8V | Τεχνική μέθοδος: | 36V |
| Η τάση - έξοδος (min/fixed): | 5V | ρεύμα - έξοδος: | 1Α |
| Συχνότητα - Μετατροπή: | 2.1MHz | Θερμοκρασία λειτουργίας: | -40 °C ~ 150 °C (TJ) |
| Υψηλό φως: | 1Α IC ρυθμιστή διακόπτη,Εναλλακτικός διακόπτης διακυβέρνησης,5v ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής |
||
Περιγραφή προϊόντων
LM53601LQDSXRQ1 Buck Switching Regulator IC θετικός σταθερός 5V 1 έξοδος 1A
Προδιαγραφές LM53601LQDSXRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Καθορισμένο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 3.8V |
| Τεχνική μέθοδος | 36V |
| Η τάση - έξοδος (min/fixed) | 5V |
| Τεχνική μέθοδος | - |
| ρεύμα - έξοδος | 1Α |
| Συχνότητα - Μετατροπή | 2.1MHz |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

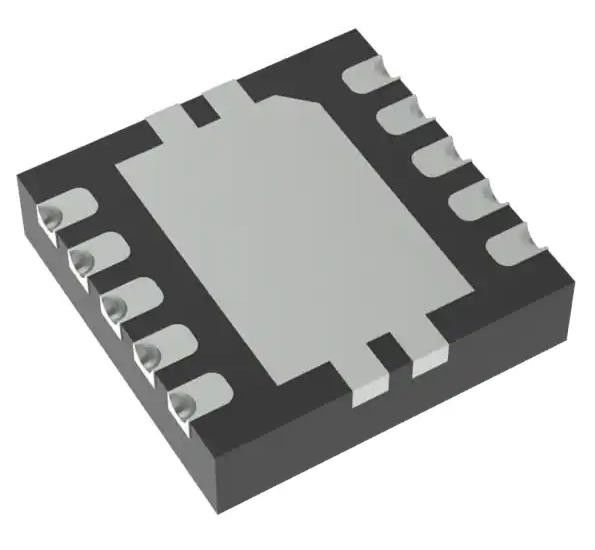

| Πακέτο / Κουτί | 10-WFDFN εκτεθειμένη θήκη |
| Πακέτο συσκευής του προμηθευτή | 10-WSON (3x3) |
| Αριθμός βασικού προϊόντος | Ασφάλεια |
ΧαρακτηριστικάLM53601LQDSXRQ1
• Ειδικευμένο για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας
• Πιστοποιημένος AEC-Q100 με τα ακόλουθα αποτελέσματα:
∆ βαθμός θερμοκρασίας συσκευής 1: εύρος θερμοκρασίας λειτουργίας περιβάλλοντος από 40°C έως 125°C
∆ορυφόρος κατάταξης HBM επίπεδο 2
∆ΙΑΚΡΙΣΗ ΤΗΣ ΚΑΠΤΗΣΙΑΣ
• εύρος θερμοκρασίας διασταύρωσης από 40°C έως 150°C (διαθέσιμο)
• Ευρεία τάση εισόδου λειτουργίας: 3,55 V έως 36 V (με μεταβατική τάση έως 42 V)
• Διαθέσιμη επιλογή διάδοσης ραδιοφάσματος
• Σταθερή συχνότητα διακόπτη 2,1 MHz
• Χαμηλό ακινητό ρεύμα: 23 μA
• ρεύμα διακοπής: 1,8 μA
• Ρυθμίσιμη ισχύς 3,3 ή 5 V
• Μέγιστο φορτίο ρεύματος: 650 mA για το LM53600-Q1,1000 mA για το LM53601-Q1
• Επαναγκαστική λειτουργία PWM με επιλογή πινών
• Έκδοση RESET με φίλτρο και καθυστερημένη απελευθέρωση
• Εξωτερικός συγχρονισμός συχνοτήτων
• Εσωτερική αντιστάθμιση, μαλακή εκκίνηση, όριο ρεύματος και UVLO
• 10 μολύβδινα, 3 mm × 3 mm συσκευασία SON με υγρό και μη υγρό πλάτη
ΕισαγωγήLM53601LQDSXRQ1
• Εφαρμογές για κάμερες αυτοκινήτων
• Συστήματα υποβοήθησης οδηγού αυτοκινήτων
• Εφαρμογές σε αυτοκινητοβιομηχανίες
