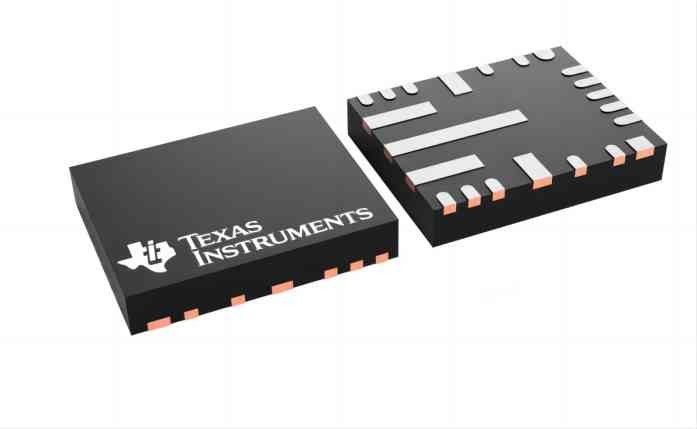

22VFQFN LM536353QRNLRQ1 Ρυθμιστής μεταγωγής IC Θετική 1 Έξοδος 3,5A
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LM536353QRNLRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - που εισάγεται (λ.): | 3.9V | Τάση - που εισάγεται (Max): | 36V |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40°C ~ 150°C (TJ) | Συχνότητα - μετατροπή: | 2.1MHz |
| Σύγχρονος διορθωτής: | Ναι | Συσκευασία/περίπτωση: | 22-VFQFN |
| Συσκευασία συσκευών προμηθευτών: | 22-vqfn-ωρ. (5x4) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί, Wettable πλευρό |
| Υψηλό φως: | 22VFQFN LM536353QRNLRQ1,22VFQFN IC ρυθμιστή μεταγωγής,IC ρυθμιστή θετική 1 Έξοδος 3 |
||
Περιγραφή προϊόντων
LM536353QRNLRQ1 Ρυθμιστής μεταγωγής IC Θετική 1 Έξοδος 3.5A 22-VFQFN
Χαρακτηριστικά τουLM536353QRNLRQ1
• AEC-Q100 για αυτοκίνητα:
– Βαθμός θερμοκρασίας συσκευής 1: –40°C έως +125°C εύρος θερμοκρασίας λειτουργίας περιβάλλοντος
– Επίπεδο 2 ταξινόμησης HBM συσκευών
– Επίπεδο ταξινόμησης CDM συσκευής C6
• Εύρος θερμοκρασίας διασταύρωσης –40°C έως +150°C
• Ρεύμα ηρεμίας 15 μA χωρίς φορτίο (τυπικό) με έξοδο 3,3 V
• Συσκευασία VQFN 5,0 mm × 4,0 mm με ή χωρίς βρέξιμες πλευρές και απόσταση VIN 0,6 mm
• Χαμηλός θόρυβος EMI και διακόπτης
• Επιλογή διάδοσης φάσματος
• Συγχρονισμός εξωτερικής συχνότητας
• Έξοδος RESET με εσωτερικό φίλτρο και χρονοδιακόπτη απελευθέρωσης 3 ms
• Αναγκαστική λειτουργία PWM με δυνατότητα επιλογής με καρφίτσα
• Ενσωματωμένη αντιστάθμιση, ομαλή εκκίνηση, όριο ρεύματος, θερμική απενεργοποίηση και UVLO
• Διακοπή 0,6-V στα 3,5 A στους 105°C TA
• ±1% ανοχή τάσης εξόδου (–40°C έως 125°C TJ)
• Διατίθεται με σταθερή έξοδο 5-V, 3,3-V ή ρυθμιζόμενη
Χαρακτηριστικά προϊόντος τουLM536353QRNLRQ1
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (IC)
Διαχείριση ενέργειας (PMIC)
Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC
|
|
Mfr
|
Τ Ι
|
|
Σειρά
|
Αυτοκίνητο, AEC-Q100
|
|
Κατάσταση προϊόντος
|
Ενεργός
|
|
Λειτουργία
|
Παραιτηθεί
|
|
Διαμόρφωση εξόδου
|
Θετικός
|
|
Τοπολογία
|
Αίξ
|
|
Αριθμός Εξόδων
|
1
|
|
Τάση - Είσοδος (Ελάχιστο)
|
3,9V
|
|
Τάση - Είσοδος (Μέγ.)
|
36V
|
|
Ρεύμα - Έξοδος
|
3,5Α
|
|
Συχνότητα - Εναλλαγή
|
2,1 MHz
|
|
Σύγχρονος ανορθωτής
|
Ναί
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 150°C (TJ)
|
|
Τύπος τοποθέτησης
|
Επιφανειακή βάση, βρέξιμο πλευρό
|
|
Πακέτο / Θήκη
|
22-VFQFN
|
|
Πακέτο συσκευής προμηθευτή
|
22-VQFN-HR (5x4)
|
|
Βασικός αριθμός προϊόντος
|
LM536353
|
Περιγραφή
Ο σύγχρονος ρυθμιστής buck LM53625-Q1/LM53635-Q1 είναι βελτιστοποιημένος για εφαρμογές αυτοκινήτων, παρέχοντας τάση εξόδου 5 V, 3,3 V ή ρυθμιζόμενη έξοδο.Το προηγμένο κύκλωμα υψηλής ταχύτητας επιτρέπει στο LM53625-Q1/LM53635-Q1 να ρυθμίζει από μια είσοδο 18 V σε μια έξοδο 3,3 V σε μια σταθερή συχνότητα 2,1 MHz.Η καινοτόμος αρχιτεκτονική επιτρέπει σε αυτή τη συσκευή να ρυθμίζει μια έξοδο 3,3 V από μια τάση εισόδου μόνο 3,55 V. Όλες οι πτυχές του LM53625- Q1/LM53635-Q1 είναι βελτιστοποιημένες για βιομηχανικούς πελάτες αυτοκινήτων και απόδοσης.Ένα εύρος τάσης εισόδου έως 36 V, με παροδική ανοχή έως 42 V, διευκολύνει τον σχεδιασμό προστασίας από υπερτάσεις εισόδου.Το κατάλληλο για αυτοκίνητα πακέτο Hotrod QFN με βρέξιμες πλευρές μειώνει την παρασιτική επαγωγή και αντίσταση ενώ αυξάνει την απόδοση, ελαχιστοποιεί τον κουδούνισμα του διακόπτη και μειώνει δραματικά τις ηλεκτρομαγνητικές παρεμβολές (EMI).Μια έξοδος επαναφοράς ανοιχτής αποστράγγισης, με ενσωματωμένο φιλτράρισμα και καθυστέρηση, παρέχει μια πραγματική ένδειξη της κατάστασης του συστήματος.Αυτό το χαρακτηριστικό ακυρώνει την απαίτηση για ένα πρόσθετο στοιχείο εποπτείας, εξοικονομώντας κόστος και χώρο στον πίνακα.Η απρόσκοπτη μετάβαση μεταξύ των λειτουργιών PWM και PFM και το χαμηλό ρεύμα ηρεμίας (μόνο 15 µA για την επιλογή 3,3 V) εξασφαλίζουν υψηλή απόδοση και ανώτερες μεταβατικές αποκρίσεις σε όλα τα φορτία.
