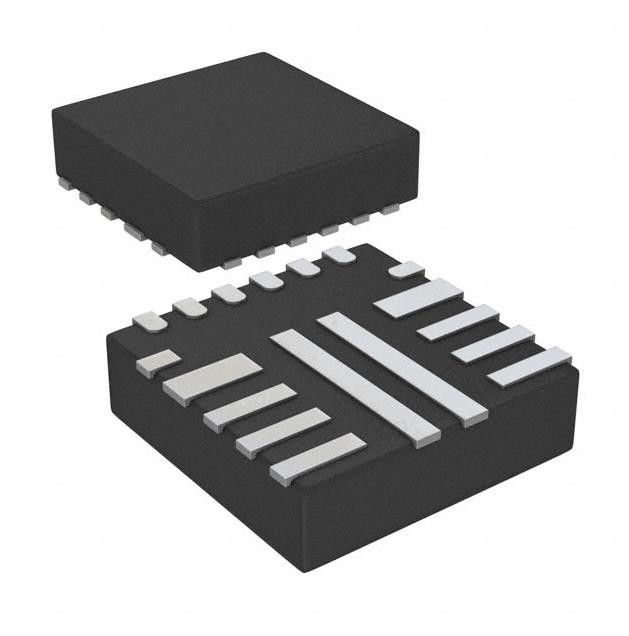

Ολοκληρωμένο κύκλωμα 0.6V 1 παραγωγή 8A TPS568215RNNR ρυθμιστών μετατροπής 18VFQFN Buck
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS568215RNNR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Τάση - που εισάγεται (λ.): | 4.5V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 17V | Χαρακτηριστικά γνωρίσματα: | Το αυτοκίνητο ξαναδοκιμάζει |
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 0.6V | Τάση - παραγωγή (Max): | 5.5V |
| Τρέχων - παραγωγή: | 8A | Συχνότητα - μετατροπή: | Μέχρι 1.2MHz |
| Υψηλό φως: | Ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής 18VFQFN Buck,18VFQFN TPS568215RNNR,Ολοκληρωμένο κύκλωμα 0.6V ρυθμιστών μετατροπής |
||
Περιγραφή προϊόντων
Ολοκληρωμένο κύκλωμα 0.6V 1 παραγωγή 8A 18-VFQFN ρυθμιστών μετατροπής TPS568215RNNR Buck
Ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής Buck θετικό διευθετήσιμο (σταθερό) 0.6V 1 παραγωγή 8A 18-VFQFN
Προδιαγραφές TPS568215RNNR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος (σταθερός) |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 4.5V |
| Τάση - που εισάγεται (Max) | 17V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.6V |
| Τάση - παραγωγή (Max) | 5.5V |
| Τρέχων - παραγωγή | 8A |
| Συχνότητα - μετατροπή | Μέχρι 1.2MHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°CC ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 18-VFQFN |
| Συσκευασία συσκευών προμηθευτών | 18-vqfn-ωρ. (3.5x3.5) |
| Αριθμός προϊόντων βάσεων | TPS568215 |
Χαρακτηριστικά γνωρίσματα TPS51216RUKR
• Ενσωματωμένος 19 mΩ και 9,4 MOSFETs mΩ
• Επιλέξιμο FSW 400 kHz, 800 kHz και 1,2 MHZ
• Διευθετήσιμες τρέχουσες τοποθετήσεις ορίου με το καινούριο ξεκίνημα λόξιγκα
• 0,6 τάση αναφοράς Β ±1% πέρα από την πλήρη σειρά θερμοκρασίας
• Τα προαιρετικά εξωτερικά 5-β προκαταλαμβάνουν την υποστήριξη για την ενισχυμένη αποδοτικότητα
• Δ-CAP3™ τρόπος ελέγχου για τη γρήγορη παροδική απάντηση
• Επιλέξιμος αναγκασμένος συνεχής νεαρός δικυκλιστής διεξαγωγής (FCCM) για το σφιχτό κυματισμό ή AutoSkipping Eco-eco-mode™ τάσης παραγωγής
• Επιλέξιμο FSW 400 kHz, 800 kHz και 1,2 MHZ
• Διευθετήσιμες τρέχουσες τοποθετήσεις ορίου με το καινούριο ξεκίνημα λόξιγκα
• 0,6 τάση αναφοράς Β ±1% πέρα από την πλήρη σειρά θερμοκρασίας
• Τα προαιρετικά εξωτερικά 5-β προκαταλαμβάνουν την υποστήριξη για την ενισχυμένη αποδοτικότητα
• Δ-CAP3™ τρόπος ελέγχου για τη γρήγορη παροδική απάντηση
• Επιλέξιμος αναγκασμένος συνεχής νεαρός δικυκλιστής διεξαγωγής (FCCM) για το σφιχτό κυματισμό ή AutoSkipping Eco-eco-mode™ τάσης παραγωγής
για την υψηλή αποδοτικότητα ελαφρύς-φορτίων
• 0,6 Β στη σειρά τάσης παραγωγής 5,5 Β
• Κεραμικοί πυκνωτές παραγωγής υποστηρίξεων
• Μονοτονικό ξεκίνημα στα προ-Pre-biased αποτελέσματα
• Διευθετήσιμη μαλακή έναρξη με μια προεπιλογή 1 μαλακός έναρξη χρόνος κας
• – 40°C στη λειτουργούσα θερμοκρασία συνδέσεων 150°C
• Μικρή 3,5 συσκευασία χιλ. Χ 3,5 χιλ. HotRod™ QFN
• Υποστηριγμένος στο κέντρο σχεδίου WEBENCH®
• 0,6 Β στη σειρά τάσης παραγωγής 5,5 Β
• Κεραμικοί πυκνωτές παραγωγής υποστηρίξεων
• Μονοτονικό ξεκίνημα στα προ-Pre-biased αποτελέσματα
• Διευθετήσιμη μαλακή έναρξη με μια προεπιλογή 1 μαλακός έναρξη χρόνος κας
• – 40°C στη λειτουργούσα θερμοκρασία συνδέσεων 150°C
• Μικρή 3,5 συσκευασία χιλ. Χ 3,5 χιλ. HotRod™ QFN
• Υποστηριγμένος στο κέντρο σχεδίου WEBENCH®
Εφαρμογές TPS568215RNNR
• Κεντρικός υπολογιστής και αποθήκευση
• Μετασχηματιστής, υψηλό σημείο DTV
• Τηλεπικοινωνίες & δικτύωση, σημείο--φορτίο (POL)
• IPCS, αυτοματοποίηση εργοστασίων
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS568215RNNR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
