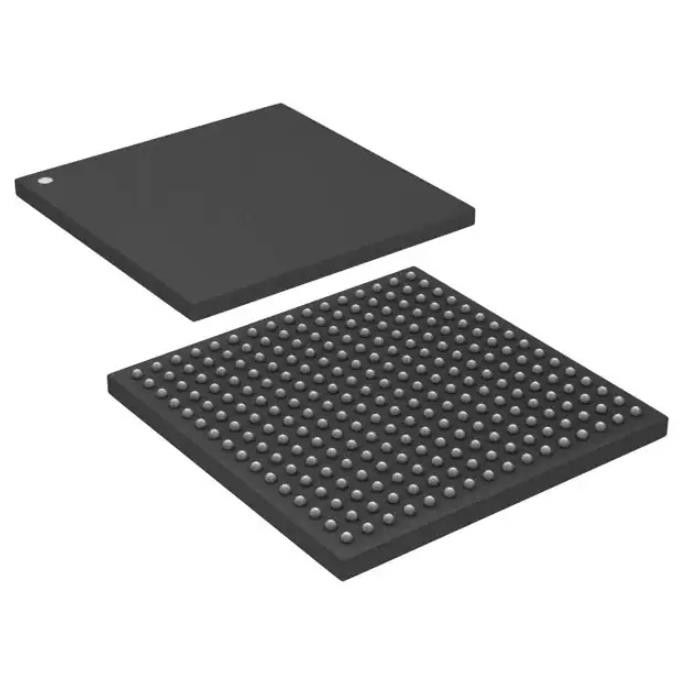

DS31407GN2 Επιφανειακή βάση IC SONET/SDH SYNC CSBGA
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DS31407GN2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυκλωμάτων: | 1 | - Που εισάγεται αναλογία: Παραγωγή: | 3:04 |
|---|---|---|---|
| - Που εισάγεται διαφορικό: Παραγωγή: | Ναι/ναι | Συχνότητα - Max: | 750MHz |
| Τάση - ανεφοδιασμός: | 1.8V | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | 256-LBGA, CSBGA |
| Υψηλό φως: | DS31407GN2 IC βάσης επιφάνειας,IC SONET βάσης επιφάνειας,IC βάσης βάσης CSBGA |
||
Περιγραφή προϊόντων
Ethernet, SONET/SDH, Stratum, Telecom Clock/Συνθεσάιζερ συχνότητας, Multiplexer IC 750MHz 1 Έξοδος 256-CSBGA (17x17)
Προδιαγραφές τουDS31407GN2
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ρολόι/Χρονισμός | |
| Συγκεκριμένο Ρολόι/Χρόνος εφαρμογής | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | - |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| PLL | Ναί |
| Κύριος σκοπός | Ethernet, SONET/SDH, Stratum, Telecom |
| Εισαγωγή | CMOS, TTL |
| Παραγωγή | CML, CMOS, LVDS, LVPECL, TTL |
| Αριθμός Κυκλωμάτων | 1 |
| Αναλογία - Είσοδος:Έξοδος | 3:04 |
| Διαφορικό - Είσοδος:Έξοδος | Ναι ναι |
| Συχνότητα - Μέγ | 750 MHz |
| Τάση - Τροφοδοσία | 1,8V |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 256-LBGA, CSBGA |
| Πακέτο συσκευής προμηθευτή | 256-CSBGA (17x17) |
| Βασικός αριθμός προϊόντος | DS31407 |
Χαρακτηριστικά τουDS31407GN2
•Τρία ρολόγια εισόδου
• Διαφορικό ή Μορφή CMOS/TTL
• Οποιαδήποτε συχνότητα από 2kHz έως 750MHz
• Κλασματική κλιμάκωση για κλιμάκωση 64B/66B και FEC (π.χ. 64/66, 237/255, 238/255) ή οποιαδήποτε άλλη απαίτηση μείωσης κλίμακας
• Συνεχής Παρακολούθηση Ποιότητας Ρολογιού Εισόδου
• Αυτόματη ή Χειροκίνητη Επιλογή Ρολογιού
• Τρεις είσοδοι συγχρονισμού πλαισίων 2/4/8 kHz
• DPLL υψηλής απόδοσης
• Hitless Reference Switching σε απώλεια εισόδου
• Αυτόματη ή μη αυτόματη δημιουργία φάσης
• Αναμονή για απώλεια όλων των εισόδων
• Προγραμματιζόμενο εύρος ζώνης, 0,5mHz έως 400Hz
• Δύο Συνθεσάιζερ Ψηφιακών Συχνοτήτων
• Παραγωγή οποιουδήποτε πολλαπλού 2kHz έως 77,76MHz
• Προσαρμογή φάσης ρολογιού ανά DFS
• APLL εξόδου υψηλής απόδοσης
• Συχνότητες εξόδου στα 750MHz
• Κλασματική κλιμάκωση υψηλής ανάλυσης για FEC και 64B/66B (π.χ. 255/237, 255/238, 66/64) ή οποιαδήποτε άλλη απαίτηση κλιμάκωσης
• Λιγότερο από 1ps RMS Jitter εξόδου
• Τέσσερα ρολόγια εξόδου σε δύο ομάδες
• Σχεδόν οποιαδήποτε συχνότητα από < 1Hz έως 750MHz
• Κάθε ομάδα είναι υποτελής σε ένα ρολόι DFS, ένα ρολόι APLL ή σε οποιοδήποτε ρολόι εισόδου (διαιρεμένο και σε κλίμακα)
• Κάθε ένα έχει διαφορική έξοδο (1 CML, 1 LVDS/ LVPECL) και ξεχωριστή έξοδο CMOS/TTL
• Διαιρέτης συχνότητας 32 bit ανά έξοδο
• Δύο Έξοδοι Παλμού Συγχρονισμού: 8kHz και 2kHz
• Γενικά χαρακτηριστικά
• Κατάλληλο IC κάρτας γραμμής ή IC κάρτας χρονισμού για Stratum 2/3E/3/4E/4, SMC, SEC/EEC ή SSU
• Δέχεται και παράγει σχεδόν οποιαδήποτε συχνότητα έως 750 MHz, συμπεριλαμβανομένων 1Hz, 2kHz, 8kHz, NxDS1,
NxE1, DS2/J2, DS3, E3, 2,5M, 25M, 125M,156,25M και Nx19,44M Έως 622,08M
• Εσωτερική αντιστάθμιση για σφάλμα συχνότητας τοπικού ταλαντωτή
• Διεπαφή επεξεργαστή SPI™
• Λειτουργία 1,8V με 3,3VI/O (5V Tolerant)
Εφαρμογές τουDS31407GN2
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουDS31407GN2
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
