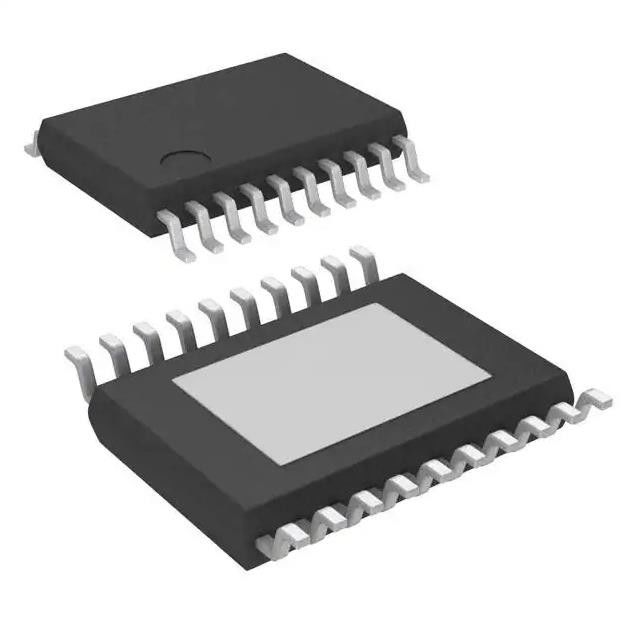

Ολοκληρωμένο κύκλωμα 1.225V 1 παραγωγή 2.5A 20-PowerTSSOP ρυθμιστών μετατροπής LM5005MHX NOPB
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5005MHX/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Τάση - που εισάγεται (λ.): | 7V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 75V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.225V |
| Τάση - παραγωγή (Max): | 70V | Τρέχων - παραγωγή: | 2.5A |
| Συχνότητα - μετατροπή: | 50kHz ~ 500kHz | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) |
| Υψηλό φως: | Ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής NOPB,LM5005MHX ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής,LM5005MHX NOPB |
||
Περιγραφή προϊόντων
LM5005MHX/NOPB ολοκληρωμένο κύκλωμα 1.225V 1 παραγωγή 2.5A 20-PowerTSSOP ρυθμιστών μετατροπής
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1.225V 1 παραγωγή 2.5A 20-PowerTSSOP ρυθμιστών μετατροπής Buck (πλάτος 0,173», 4.40mm)
Προδιαγραφές LM5005MHX/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 7V |
| Τάση - που εισάγεται (Max) | 75V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.225V |
| Τάση - παραγωγή (Max) | 70V |
| Τρέχων - παραγωγή | 2.5A |
| Συχνότητα - μετατροπή | 50kHz ~ 500kHz |
| Σύγχρονος διορθωτής | Αριθ. |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 20-PowerTSSOP (πλάτος 0,173», 4.40mm) |
| Συσκευασία συσκευών προμηθευτών | 20-HTSSOP |
| Αριθμός προϊόντων βάσεων | LM5005 |
Χαρακτηριστικά γνωρίσματα LM5005MHX/NOPB
• Μιμημένος έλεγχος τρόπου μέγιστων ρευμάτων
• Ευρεία λειτουργούσα σειρά (4,5 Β σε 42 Β)
• Εύκολα διαμορφώσιμος για τα διπλά αποτελέσματα ή την ενιαία παραγωγή
• Γερός ένα 3,3-μέγιστο Drive πυλών
• Συχνότητα μετατροπής προγραμματίσημη στο kHz 750
• Προαιρετικός τρόπος άμιλλας διόδων
• Προγραμματίσημη παραγωγή από 0,8 Β
• Ακρίβεια 1,5% αναφορά τάσης
• Προγραμματίσημο τρέχον όριο
• Προστασία υπερφόρτωσης τρόπου λόξιγκα
• Προγραμματίσημη μαλακός-έναρξη
• Προγραμματίσημη ανταπεργία Undervoltage γραμμών
• Αυτόματη μεταστροφή στον εξωτερικό προκατειλημμένο ανεφοδιασμό
• Channel2 επιτρέψτε την εισαγωγή λογικής
• Θερμικό κλείσιμο
• Χωρίς μόλυβδο συσκευασία 32-καρφιτσών WQFN
Εφαρμογές LM5005MHX/NOPB
• Υψηλής απόδοσης ρυθμιστές σημείο--φορτίων
• Υποδομή τηλεπικοινωνιών
• Αυτοματοποίηση και έλεγχος εργοστασίων
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM5005MHX/NOPB
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
