TPS74801DRCR Γραμμικός ρυθμιστής τάσης IC θετικός ρυθμιζόμενος 1 έξοδος 1.5A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS74801DRCR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Ρυθμίσιμο | Αριθμός ρυθμιστικών αρχών: | 1 |
|---|---|---|---|
| Τεχνική μέθοδος: | 5.5 Β | Η τάση - έξοδος (min/fixed): | 0,8 Β |
| Τεχνική μέθοδος: | 3.6 V | Επεξεργασία της τάσης: | 0.16V @ 1.5A |
| ρεύμα - έξοδος: | 1.5Α | Επενδύσεις: | 50dB ~ 30dB (1kHz ~ 300kHz) |
| Υψηλό φως: | TPS74801DRCR Λειδικός ρυθμιστής τάσης IC,1 Κύκλος διασύνδεσης ρυθμιστή τάσης εξόδου,1.5Α IC ρυθμιστή τάσης |
||
Περιγραφή προϊόντων
SN74AVC2T45YZPR Μεταφραστής επιπέδου τάσης Διοικητικός διαδρόμος 1 2 κανάλι 500Mbps
Προδιαγραφές TPS74801DRCR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Γραμμικοί | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Διαμόρφωση εξόδου | Θετικό |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός ρυθμιστικών αρχών | 1 |
| Τεχνική μέθοδος | 5.5V |
| Η τάση - έξοδος (min/fixed) | 0.8V |
| Τεχνική μέθοδος | 3.6V |
| Επεξεργασία της τάσης | 0.16V @ 1.5A |
| ρεύμα - έξοδος | 1.5Α |
| Επενδύσεις | 50dB ~ 30dB (1kHz ~ 300kHz) |
| Χαρακτηριστικά ελέγχου | Ενεργοποιήστε, ενεργοποιήστε καλά, μαλακό ξεκίνημα |
| Προστατευτικά στοιχεία | Υπερτάσεις ρεύματος, θερμοκρασίας, βραχυκυκλώματος, κλειδώματος υπό τάση (UVLO) |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

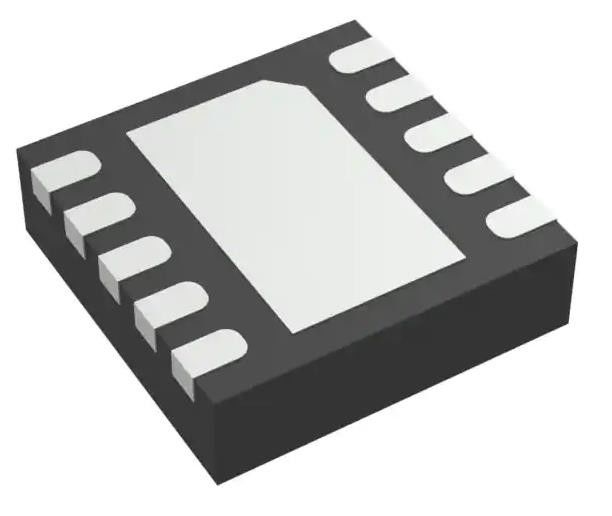

| Πακέτο / Κουτί | 10-VFDFN εκτεθειμένη θήκη |
| Πακέτο συσκευής του προμηθευτή | 10-VSON (3x3) |
| Αριθμός βασικού προϊόντος | TPS74801 |
ΧαρακτηριστικάTPS74801DRCR
• Περιοχή VOUT: 0,8 V έως 3,6 V
• Υπερ-χαμηλό εύρος VIN: 0,8 V έως 5,5 V
• Περιοχή VBIAS 2,7 V έως 5,5 V
• Χαμηλή απόρριψη: 60 mV τυπικά σε 1,5 A, VBIAS = 5 V
• Η έξοδος Power Good (PG) επιτρέπει την παρακολούθηση του εφοδιασμού ή παρέχει ένα σήμα αλληλουχίας για άλλα εφοδιαστικά
• 2% ακρίβεια στην γραμμή, το φορτίο και τη θερμοκρασία
• Η προγραμματιζόμενη μαλακή εκκίνηση παρέχει γραμμική εκκίνηση τάσης
• Το VBIAS επιτρέπει λειτουργία χαμηλού VIN με καλή παροδική ανταπόκριση
• Σταθερό με οποιονδήποτε πυκνωτή εξόδου ≥ 2,2 μF
• Διατίθεται σε μικρές συσκευασίες VSON-10 3 mm × 3 mm × 1 mm και VQFN-20 5 mm × 5 mm
