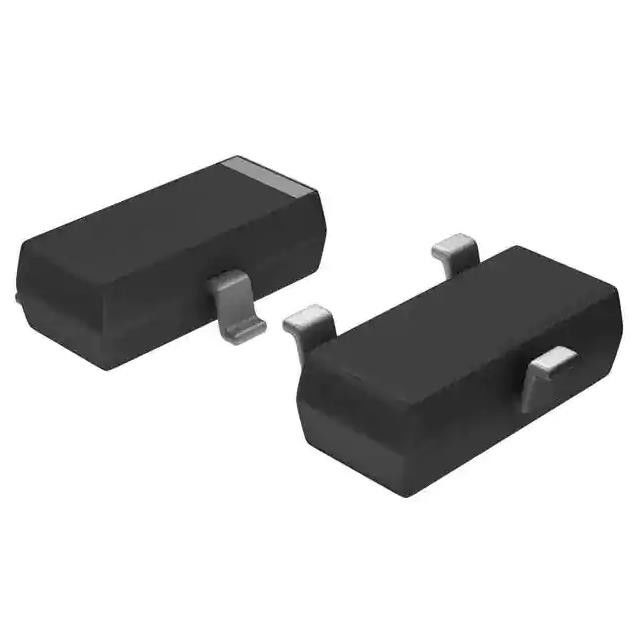

BSS138 Transistor IC Chip 50V 220mA 350mW Surface Mount IC SOT-23 150°C
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | BSS138 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αγωγός στην τάση πηγής (Vdss): | 50 Β | Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 220mA (TA) |
|---|---|---|---|
| Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 4.5V, 10V | RDS (Max) @ στην ταυτότητα, Vgs: | 3Ohm @ 500mA, 10V |
| Διασκεδασμός δύναμης (Max): | 350mW (TA) | Λειτουργούσα θερμοκρασία: | 150°C (TJ) |
| Υψηλό φως: | Τσιπ IC τρανζίστορ BSS138,Τσιπ IC τρανζίστορ 50V 220 mA,IC βάσης επιφανείας 350 mW |
||
Περιγραφή προϊόντων
BSS138 Transistor IC Chip 50 V 220mA (Ta) 350mW (Ta) Surface Mount SOT-23
Χαρακτηριστικά του BSS138
Προηγμένη τεχνολογία διεργασίας τάφρων
Σχεδιασμός κυψέλης υψηλής πυκνότητας για εξαιρετικά χαμηλή αντίσταση
Χαρακτηριστικά Προϊόντοςτου BSS138
|
Προϊόν
|
BSS138
|
|
Τύπος FET
|
N-Channel
|
|
Τεχνολογία
|
MOSFET (οξείδιο μετάλλου)
|
|
Τάση αποστράγγισης στην πηγή (Vdss)
|
50 V
|
|
Ρεύμα - Συνεχής Αποστράγγιση (Id) @ 25°C
|
220 mA (Ta)
|
|
Τάση μετάδοσης κίνησης (Μέγιστη Rds On, Min Rds On)
|
4,5V, 10V
|
|
Rds On (Max) @ Id, Vgs
|
3Ohm @ 500mA, 10V
|
|
Vgs(th) (Max) @ Id
|
1,6V @ 250µA
|
|
Vgs (Μέγ.)
|
±20V
|
|
Χωρητικότητα εισόδου (Ciss) (Μέγ.) @ Vds
|
27 pF @ 25 V
|
|
Λειτουργία FET
|
-
|
|
Διαρροή ισχύος (Μέγ.)
|
350 mW (Ta)
|
|
Θερμοκρασία λειτουργίας
|
150°C (TJ)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο συσκευής προμηθευτή
|
SOT-23
|
|
Πακέτο / Θήκη
|
TO-236-3, SC-59, SOT-23-3
|
Εφαρμογή τουBSS138
⚫ Διακόπτης φόρτωσης για φορητές συσκευές
⚫ Μετατροπέας DC/DC
⚫ Άμεση διεπαφή σε επίπεδο λογικής: TTL/CMOS
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις BSS138
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
