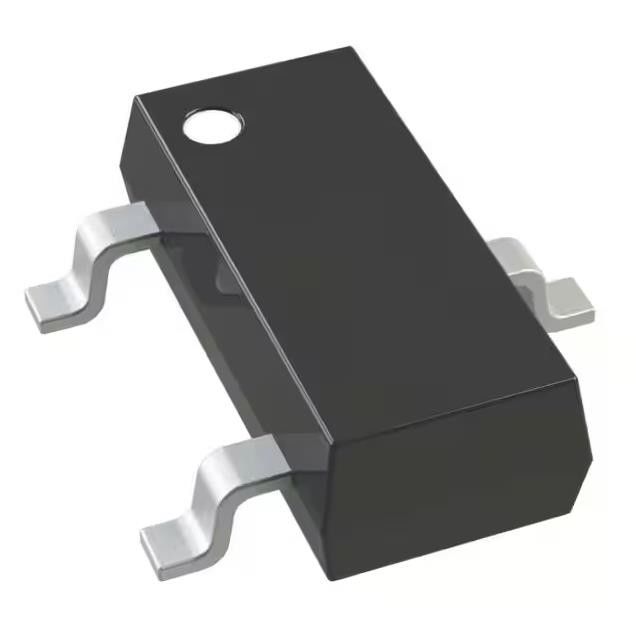

BSS138-7-F Transistor Integrated Circuit 50V 200mA N Channel Mosfet IC SOT-23-3
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | Bss138-7-φ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αγωγός στην τάση πηγής (Vdss): | 50 Β | Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 220mA (TA) |
|---|---|---|---|
| Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 10V | RDS (Max) @ στην ταυτότητα, Vgs: | 3.5Ohm @ 220mA, 10V |
| Ταυτότητα Vgs (θόριο) (Max) @: | 1.5V @ 250µA | Λειτουργούσα θερμοκρασία: | -55°C ~ 150°C (TJ) |
| Υψηλό φως: | BSS138-7-F N Κανάλι Mosfet IC,50V 200mA BSS138-7-F,SOT-23-3 Ολοκληρωμένο κύκλωμα τρανζίστορ |
||
Περιγραφή προϊόντων
BSS138-7-F Τρανζίστορ IC Chip N-Channel 50V 200mA 300mW Επιφανειακή βάση SOT-23-3
Χαρακτηριστικά του BSS138-7-F
Χαμηλή αντίσταση
Χαμηλή τάση κατωφλίου πύλης
Χαμηλή χωρητικότητα εισόδου
Γρήγορη ταχύτητα εναλλαγής
Χαμηλή διαρροή εισόδου/εξόδου
Πλήρως χωρίς μόλυβδο και πλήρως συμβατό με RoHS (Σημειώσεις 1 & 2)
Χωρίς αλογόνο και αντιμόνιο."Πράσινη" συσκευή (Σημείωση 3)
Για εφαρμογές αυτοκινήτων που απαιτούν συγκεκριμένη αλλαγή
Χαρακτηριστικά ΠροϊόντοςτουBSS138-7-F
|
Προϊόν
|
BSS138-7-F
|
|
Τύπος FET
|
N-Channel
|
|
Τεχνολογία
|
MOSFET (οξείδιο μετάλλου)
|
|
Τάση αποστράγγισης στην πηγή (Vdss)
|
50 V
|
|
Ρεύμα - Συνεχής Αποστράγγιση (Id) @ 25°C
|
200 mA (Ta)
|
|
Τάση μετάδοσης κίνησης (Μέγιστη Rds On, Min Rds On)
|
10V
|
|
Rds On (Max) @ Id, Vgs
|
3,5Ohm @ 220mA, 10V
|
|
Vgs(th) (Max) @ Id
|
1,5V @ 250µA
|
|
Vgs (Μέγ.)
|
±20V
|
|
Χωρητικότητα εισόδου (Ciss) (Μέγ.) @ Vds
|
50 pF @ 10 V
|
|
Λειτουργία FET
|
-
|
|
Διαρροή ισχύος (Μέγ.)
|
300 mW (Ta)
|
|
Θερμοκρασία λειτουργίας
|
-55°C ~ 150°C (TJ)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο συσκευής προμηθευτή
|
ΣΩΤ-23-3
|
|
Πακέτο / Θήκη
|
TO-236-3, SC-59, SOT-23-3
|
|
Βασικός αριθμός προϊόντος
|
BSS138
|
Μηχανικά Στοιχεία BSS138-7-F
Θήκη: SOT23
Υλικό θήκης: Χυτό πλαστικό.Ταξινόμηση ευφλεκτότητας UL
Βαθμολογία 94V-0
Ευαισθησία στην υγρασία: Επίπεδο 1 ανά J-STD-020
Τερματικά: Ματ φινίρισμα κασσίτερου Ανοπτημένο πάνω από κράμα 42 Leadframe
(Επιμετάλλωση χωρίς μόλυβδο).Συγκολλάται ανά MIL-STD-202, Μέθοδος 208
Συνδέσεις τερματικού: Βλέπε διάγραμμα
Βάρος: 0,008 γραμμάρια (κατά προσέγγιση)
| Αριθμός ανταλλακτικού | Υπόθεση | Συσκευασία |
| BSS138-7-F | SOT23 (Τυπικό) | 3000/Tape & Reel |
| BSS138-13-F | SOT23 (Τυπικό) | 10000/Tape & Reel |
