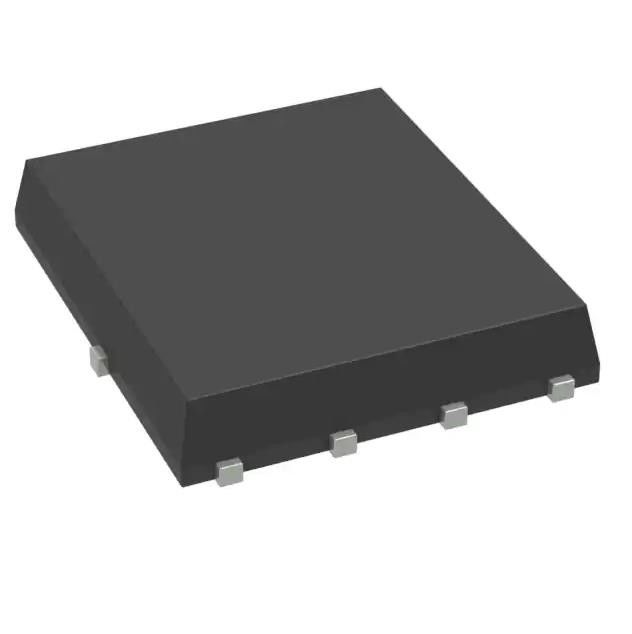

Κανάλι 40V 25A 49A 2.5W 104W τσιπ Ν ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών 8-PQFN FDMS8460
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | FDMS8460 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αγωγός στην τάση πηγής (Vdss): | 40 Β | Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 25A (TA), 49A (TC) |
|---|---|---|---|
| Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 4.5V, 10V | RDS (Max) @ στην ταυτότητα, Vgs: | 2.2mOhm @ 25A, 10V |
| Δαπάνη πυλών (Qg) (Max) @ Vgs: | nC 110 @ 10 Β | Vgs (Max): | ±20V |
| Υψηλό φως: | 8-PQFN FDMS8460,FDMS8460 τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών,Κανάλι 40V 25A τσιπ Ν ολοκληρωμένου κυκλώματος |
||
Περιγραφή προϊόντων
FDMS8460 N-Channel 40 Β 25A 49A 2.5W 104W 8-PQFN τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών (5x6)
Χαρακτηριστικά γνωρίσματα FDMS8460
• Ανώτατο RDS (επάνω) = 2,2 μ VGS = 10 Β, ταυτότητα = 25 Α
• Ανώτατο RDS (επάνω) = 3,0 μ VGS = 4,5 Β, ταυτότητα = 21,7 Α
• Προηγμένος συνδυασμός συσκευασίας και πυριτίου για το χαμηλό RDS (επάνω)
• MSL1 γερό σχέδιο συσκευασίας
• 100% UIL δοκιμασμένο
• RoHS υποχωρητικό
Ιδιότητες προϊόντων FDMS8460
|
Προϊόν
|
FDMS8460
|
|
Τύπος FET
|
N-Channel
|
|
Τεχνολογία
|
MOSFET (μεταλλικό οξείδιο)
|
|
Αγωγός στην τάση πηγής (Vdss)
|
40 Β
|
|
Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C
|
25A (TA), 49A (TC)
|
|
Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω)
|
4.5V, 10V
|
|
RDS (Max) @ στην ταυτότητα, Vgs
|
2.2mOhm @ 25A, 10V
|
|
Ταυτότητα Vgs (θόριο) (Max) @
|
3V @ 250µA
|
|
Δαπάνη πυλών (Qg) (Max) @ Vgs
|
nC 110 @ 10 Β
|
|
Vgs (Max)
|
±20V
|
|
Ικανότητα εισαγωγής (Ciss) (Max) @ Vds
|
7205 pF @ 20 Β
|
|
Χαρακτηριστικό γνώρισμα FET
|
-
|
|
Διασκεδασμός δύναμης (Max)
|
2.5W (TA), 104W (TC)
|
|
Λειτουργούσα θερμοκρασία
|
-55°C ~ 150°C (TJ)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία συσκευών προμηθευτών
|

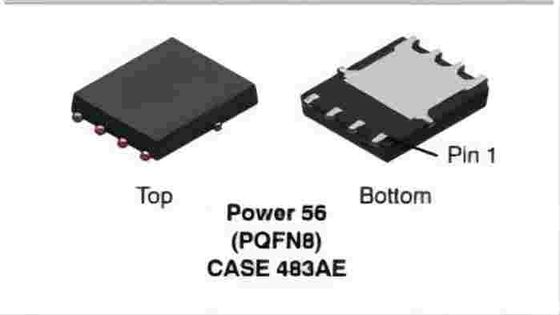

8-PQFN (5x6)
|
|
Συσκευασία/περίπτωση
|
8-PowerTDFN
|
|
Αριθμός προϊόντων βάσεων
|
FDMS84
|
Εφαρμογές FDMS8460
DC−DC μετατροπή
Περιβαλλοντικές & ταξινομήσεις εξαγωγής FDMS8460
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Γενική περιγραφή FDMS8460
Αυτό το MOSFET N−Channel παράγεται χρησιμοποιώντας στην προηγμένη διαδικασία POWERTRENCH® του ημιαγωγού που έχει προσαρμοστεί ειδικά για να ελαχιστοποιήσει την αντίσταση on−state και όμως διατηρεί την ανώτερη απόδοση μετατροπής.
