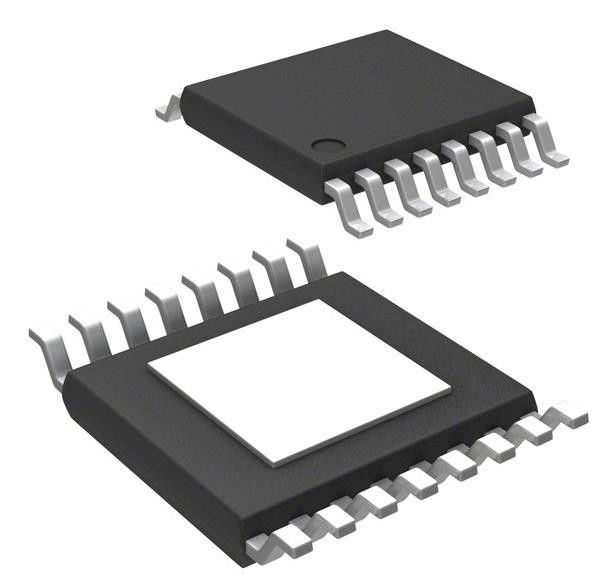

LM43603PWPR Εναλλακτικός ρυθμιστής IC θετικός ρυθμιζόμενος 1V 1 έξοδος 3A 16-η δύναμη
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM43603PWPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Βήμα κάτω | Βήμα κάτω: | Θετικό |
|---|---|---|---|
| Τύπος εξόδου: | Ρυθμίσιμο | Αριθμός εκροών: | 1 |
| Η τάση - εισροή (min): | 3.5v | Τεχνική μέθοδος: | 36V |
| Η τάση - έξοδος (min/fixed): | 1V | Τεχνική μέθοδος: | 28V |
Περιγραφή προϊόντων
LM43603PWPR Buck Switching Regulator IC θετικός ρυθμιζόμενος 1V 1 έξοδος 3A 16 ισχύος
Προδιαγραφές LM43603PWPR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | Επικεφαλής |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 3.5V |
| Τεχνική μέθοδος | 36V |
| Η τάση - έξοδος (min/fixed) | 1V |
| Τεχνική μέθοδος | 28V |
| ρεύμα - έξοδος | 3Α |
| Συχνότητα - Μετατροπή | 200kHz ~ 2,2MHz |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-PowerTSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-HTSSOP |
| Αριθμός βασικού προϊόντος | Ειδικότερα: |
Χαρακτηριστικά του LM43603PWPR
• 27-μA Ηρεμιστικό ρεύμα σε ρύθμιση
• Υψηλή αποδοτικότητα σε ελαφρύ φορτίο (DCM και PFM)
• Ακολουθεί τα πρότυπα EN55022/CISPR 22 EMI
• Ενσωματωμένη συγχρονική διόρθωση
• Ρυθμιζόμενη περιοχή συχνοτήτων: 200 kHz έως 2,2 MHz (προεπιλεγμένη συχνότητα 500 kHz)
• Συγχρονισμός συχνότητας με εξωτερικό ρολόι
• Εσωτερική αποζημίωση
• Σταθερό σε σχεδόν κάθε συνδυασμό κεραμικών, πολυμερών, ταντάλλου και αλουμινίου συμπιεστών
• Δύναμη-Καλή Σημαία
• Απαλή εκκίνηση σε προκαθορισμένο φορτίο
• Εσωτερική μαλακή εκκίνηση: 4, 1 ms
• Επεκτάσιμος χρόνος μαλακής εκκίνησης με εξωτερικό πυκνωτή
• Ικανότητα παρακολούθησης τάσης εξόδου
• Αξιοποιεί την ακρίβεια σε ένα σύστημα προγραμματισμού UVLO
• Προστασία από βραχυκύκλωμα εξόδου με λειτουργία Hiccup
• Προστασία από υπερθερματική θερμική διακοπή
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το LM43603 με το WEBENCH® Power Designer
Περιγραφές του LM43603PWPR
• Βιομηχανικές πηγές ενέργειας
• Τα συστήματα τηλεπικοινωνιών
• Υπο-ΑΜ Οδική Τάξη
• Κανονισμός γενικού σκοπού για το ευρύ αριθμό VIN
• Ρυθμισμός σημείων φόρτωσης υψηλής απόδοσης
Περιβαλλοντικές και εξαγωγικές ταξινόμησηLM43603PWPR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
