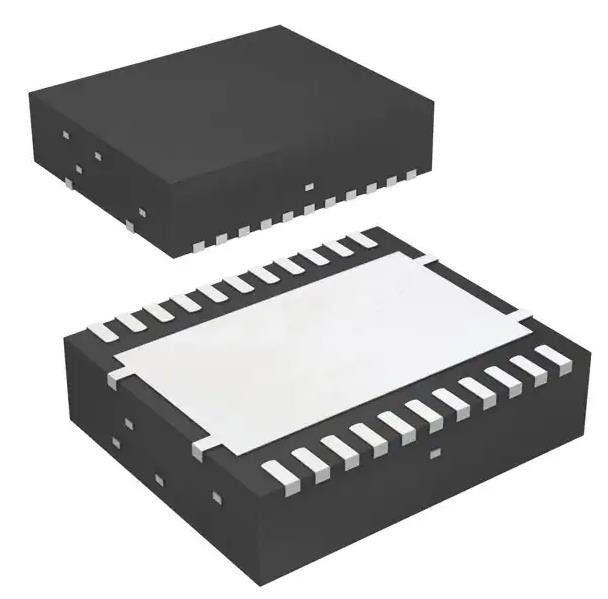

TPS56221DQPR Buck Switching Regulator IC θετικός ρυθμιζόμενος 0,6V 1 έξοδος 25A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS56221DQPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Ρυθμίσιμο | Αριθμός εκροών: | 1 |
|---|---|---|---|
| Η τάση - εισροή (min): | 4.5V | Τεχνική μέθοδος: | 14V |
| Η τάση - έξοδος (min/fixed): | 0.6V | Τεχνική μέθοδος: | 13.02V |
| ρεύμα - έξοδος: | 25Α | Συχνότητα - Μετατροπή: | 300kHz, 500kHz, 950kHz |
| Υψηλό φως: | TPS56221DQPR,TPS56221DQPR Κύκλος διακυβέρνησης διακόπτη διακόπτη,Θετικό διευθετήσιμο ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής Buck |
||
Περιγραφή προϊόντων
TPS56221DQPR Buck Switching Regulator IC θετικός ρυθμιζόμενος 0,6V 1 έξοδος 25A
Προδιαγραφές TPS56221DQPR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 4.5V |
| Τεχνική μέθοδος | 14V |
| Η τάση - έξοδος (min/fixed) | 0.6V |
| Τεχνική μέθοδος | 13.02V |
| ρεύμα - έξοδος | 25Α |
| Συχνότητα - Μετατροπή | 300kHz, 500kHz, 950kHz |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 22-PowerLFDFN |
| Πακέτο συσκευής του προμηθευτή | 22 - ΛΣΟΝ-ΚΛΙΠ (6x5) |
| Αριθμός βασικού προϊόντος | TPS56221 |
Χαρακτηριστικά TPS56221DQPR
• Πεδίο τάσης εισόδου 4,5-V έως 14-V
• Ενσωματώνει την τεχνολογία Power Block
• Μέχρι 25-A ρεύμα εξόδου
• Επιλογές σταθερής συχνότητας 300 kHz, 500 kHz και 1 MHz
• Ανίχνευση υψηλής και χαμηλής πλευράς MOSFET RDS ((on)
• Προγραμματιζόμενη μαλακή εκκίνηση
• Δυνατότητα αναφοράς 600-mV με ακρίβεια 1%
• Έλεγχος της τάσης με προώθηση
• Υποστηρίζει προμελετημένη έξοδο
• Θερμικό κλείσιμο
• Πακέτο PowerPADTM PQFN με 22 πιν 5 mm × 6 mm
Εφαρμογές TPS56221DQPR
• Ενότητες ισχύος σημείου φόρτωσης (POL)
• Μετατροπείς συνεχούς συνεχούς ρεύματος υψηλής πυκνότητας για εφαρμογές τηλεπικοινωνιών και δικτύων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS56221DQPR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | Επηρεάζεται το REACH |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
