TPS54228DDAR Εναλλακτικός ρυθμιστής διασύνδεσης IC θετικός ρυθμιζόμενος 0,76V 1 έξοδος 2A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS54228DDAR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Ρυθμίσιμο | Αριθμός εκροών: | 2 |
|---|---|---|---|
| Η τάση - εισροή (min): | 4.5V | Τεχνική μέθοδος: | 18V |
| Η τάση - έξοδος (min/fixed): | 0.76V | Τεχνική μέθοδος: | 7V |
| ρεύμα - έξοδος: | 2Α | Συχνότητα - Μετατροπή: | 700kHz |
| Υψηλό φως: | TPS54228DDAR,TPS54228DDAR Κύκλος διακυβέρνησης διακόπτη διακόπτη |
||
Περιγραφή προϊόντων
TPS54228DDAR Εναλλακτικός ρυθμιστής διασύνδεσης IC θετικός ρυθμιζόμενος 0,76V 1 έξοδος 2A
Προδιαγραφές TPS54228DDAR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | D-CAP2TM, Eco-ModeTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 4.5V |
| Τεχνική μέθοδος | 18V |
| Η τάση - έξοδος (min/fixed) | 0.76V |
| Τεχνική μέθοδος | 7V |
| ρεύμα - έξοδος | 2Α |
| Συχνότητα - Μετατροπή | 700 kHz |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

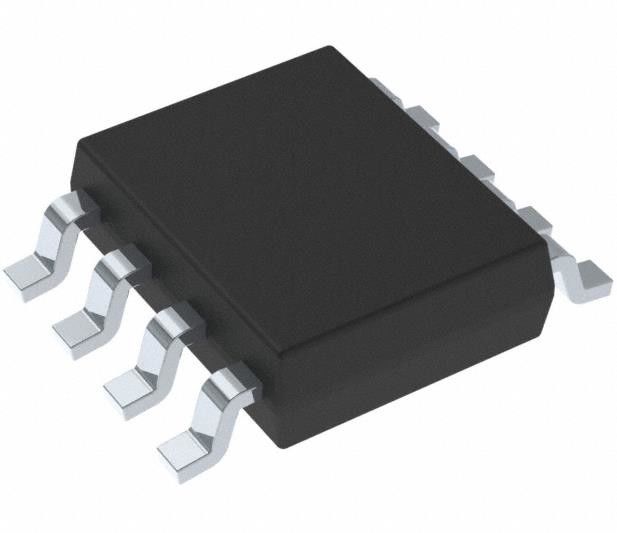

| Πακέτο / Κουτί | 8-PowerSOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SO PowerPad |
| Αριθμός βασικού προϊόντος | TPS54228 |
Χαρακτηριστικά TPS54228DDAR
• Η λειτουργία D-CAP2TM επιτρέπει ταχεία παροδική αντίδραση
• Χαμηλή απόδοση κυματισμού και επιτρέπει κεραμικό εκδοτικό πυκνωτή
• Ευρύ εύρος τάσης εισόδου VIN: 4,5 V έως 18 V
• Πεδίο τάσης εξόδου: 0,76 V έως 7 V
• Υψηλής απόδοσης ολοκληρωμένα FET βελτιστοποιημένα για εφαρμογές χαμηλότερου κύκλου εργασίας
️ 155 mΩ (υψηλή πλευρά) και 108 mΩ (χαμηλή πλευρά)
• Υψηλή απόδοση, μικρότερη από 10 μA κατά την απενεργοποίηση
• Υψηλή αρχική ακρίβεια αναφοράς εύρους ζώνης
• Ρυθμιζόμενη μαλακή εκκίνηση
• Προκατατάληψη ήπιας εκκίνησης
• 700-kHz συχνότητα διακόπτη (fSW)
• Περιορισμός υπερστροφής κύκλου με κύκλο
• Αυτοαποκατάσταση Eco-ModeTM για υψηλή αποδοτικότητα σε ελαφρύ φορτίο
Εφαρμογές TPS54228DDAR
• Ευρύ φάσμα εφαρμογών για συστήματα χαμηλής τάσης
Ηλεκτρική τροφοδοσία ψηφιακής τηλεόρασης
Παίκτες Blu-ray DiscTM υψηλής ευκρίνειας
Δικτύωση των οικιακών τερματικών
¢ Ψηφιακά Set Top Boxes (STB)
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS54228DDAR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
