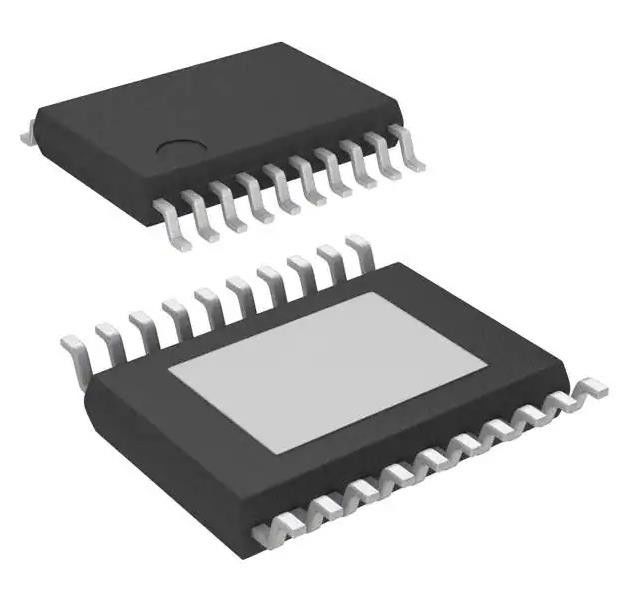

TPS56720PWPR Buck Switching Regulator IC θετικός ρυθμιζόμενος 0.6V 1 έξοδος 7A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS56720PWPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Διευθετήσιμος (προγραμματίσημος) | Αριθμός ρυθμιστικών αρχών: | 1 |
|---|---|---|---|
| Τεχνική μέθοδος: | 17V | Η τάση - έξοδος (min/fixed): | 0.6V |
| Τεχνική μέθοδος: | 1.87V | ρεύμα - έξοδος: | 7Α |
| Συχνότητα - Μετατροπή: | 500 kHz | Σύγχρονος διορθωτής: | - Ναι, ναι. |
| Υψηλό φως: | TPS56720PWPR,TPS56720PWPR Κύκλωμα διακόπτη διακόπτη διακόπτη |
||
Περιγραφή προϊόντων
TPS56720PWPR Buck Switching Regulator IC θετικός ρυθμιζόμενος 0.6V 1 έξοδος 7A
ΠροδιαγραφέςTPS56720PWPR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | SWIFTTM, D-CAP2TM, Eco-ModeTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Προσαρμόσιμο (προγραμματισμό) |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 4.5V |
| Τεχνική μέθοδος | 17V |
| Η τάση - έξοδος (min/fixed) | 0.6V |
| Τεχνική μέθοδος | 1.87V |
| ρεύμα - έξοδος | 7Α |
| Συχνότητα - Μετατροπή | 500 kHz |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 20-PowerTSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 20-HTSSOP |
| Αριθμός βασικού προϊόντος | TPS56720 |
Χαρακτηριστικά TPS56720PWPR
• Ελέγχος D-CAP2TM
Διάστημα τάσης εισόδου: 4,5V έως 17V
Διάταξη: 500kHz
Οπτικοποιημένο για επαγωγό 1,0μH έως 2,2μH
• Ακριβότητα τάσης εξόδου ± 1%
• Χαρακτηριστικά μέσω I2C Compatible Interface
Η τάση εξόδου (VID): 0,6V έως 1,87V σε 10mV
Οδηγίες για την προστασία της υγείας των ζώων
Ο σημερινός στόχος ορίου: 40% έως 160%
Ενεργοποίηση IC, ανάγνωση πίσω
Προστασία κατά τη λειτουργία χτύπησης ON/OFF
• Χαρακτηριστικά τερματικού IC
️ Ξεκίνηση με χρήση εξωτερικών αντίστοιχων Η τάση εξόδου με πιν VFB: 0,6V έως 1,87V
- Ρυθμιζόμενη μαλακή εκκίνηση, μονότονη προκαθορισμένη εκκίνηση
️ Δύναμη-καλή
Προγραμματισμός διευθύνσεων I2C (2bit)
• Έλεγχος περιορισμού υπερστροφής κύκλου-ανά-κύκλο
• Θερμική διακοπή λειτουργίας (ΔΣΣ)
• Αποκλεισμός χαμηλής τάσης (UVLO)
• Πακέτο TSSOP (PWP) με PowerPADTM
Εφαρμογές TPS56720PWPR
• Επεξεργαστές μέσων ενημέρωσης για καταναλωτικές εφαρμογές: ψηφιακές τηλεοράσεις, οθόνες (STB, DVD/Blu-ray player, καλωδιακό/δορυφορικό μονέμ)
• Επεξεργαστές SoC
• Συστήματα διανομής ενέργειας υψηλής πυκνότητας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS56720PWPR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
