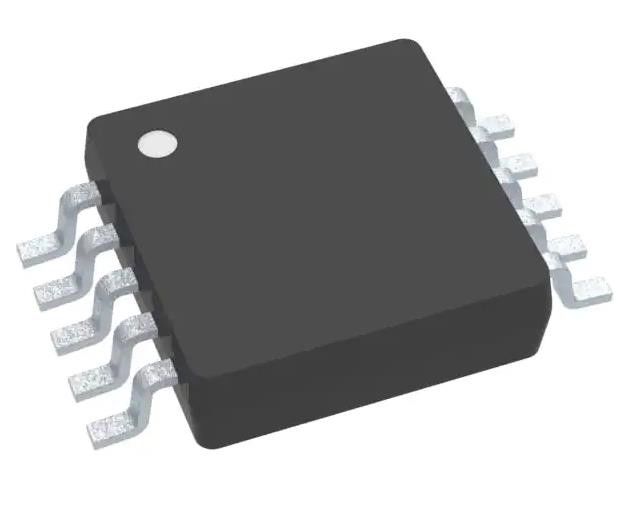

LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5022MM/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Φάσεις παραγωγής: | 1 |
|---|---|---|---|
| Η τάση - τροφοδοσία (Vcc/Vdd): | 6V ~ 60V | Συχνότητα - Μετατροπή: | 200kHz ~ 990kHz |
| Κύκλος καθήκοντος (Max): | 95% | Σύγχρονος διορθωτής: | ΟΧΙ |
| Συγχρονισμός ρολογιού: | - Ναι, ναι. | Χαρακτηριστικά ελέγχου: | Έλεγχος συχνότητας, Soft Start |
Περιγραφή προϊόντων
LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Πιο πάνω, πιο πάνω/κατώτερα |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Ενίσχυση, SEPIC |
| Αριθμός εκροών | 1 |
| Φάσεις παραγωγής | 1 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 6V ~ 60V |
| Συχνότητα - Μετατροπή | 200 kHz ~ 990 kHz |
| Δραστηριώδης κύκλος (μέγιστος) | 95% |
| Σύγχρονος διορθωτής | - Όχι, όχι. |
| Συγχρονισμός ρολογιού | - Ναι, ναι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Έλεγχος συχνότητας, μαλακή εκκίνηση |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 10-TFSOP, 10-MSOP (0,118", 3,00 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 10-VSSOP |
| Αριθμός βασικού προϊόντος | Εισφορά |
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
• Εσωτερικός ρυθμιστής εκκίνησης 60 V
• 1-Α Πύργος οδήγησης πύλης MOSFET
• Περιοχή VIN: 6 V έως 60 V (λειτουργεί μέχρι 3 V μετά την εκκίνηση)
• Περιορισμός κύκλου εργασίας 90%
• Προγραμματιζόμενο UVLO με υστερέση
• Περιορισμός ρεύματος κύκλου με κύκλο
• Εξωτερική συγχρονιστική (με συνδεδεμένο ρεύμα)
• Συγκρότημα συχνοτήτων οσιλατήρα με μία αντίσταση
• Αντιστάθμιση κλίσης
• Ρυθμιζόμενη μαλακή εκκίνηση
• Πακέτο VSSOP 10 πιν
Εφαρμογές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
• Μετατροπές προώθησης
• Μετατροπές SEPIC
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
