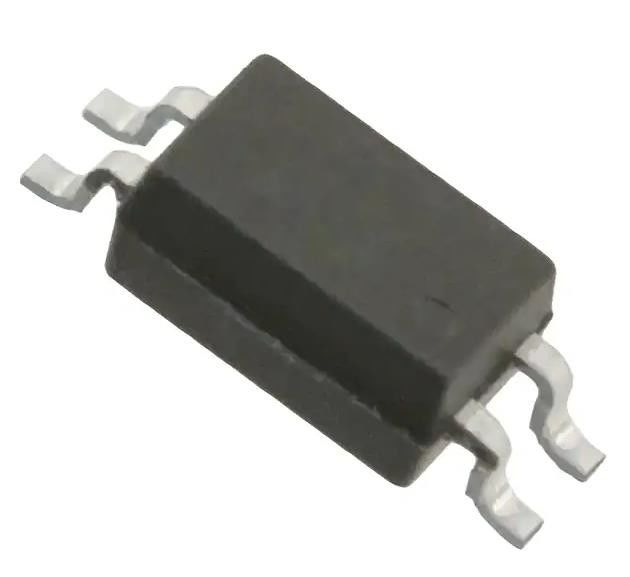

EL3H7(B) ((TA) -G Τρανζίστορας οπτικοαπομονωτή Εξόδου 3750Vrms 1 κανάλι 4-SSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | EL3H7 (Β) (TA) - Γ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - απομόνωση: | 3750Vrms | Αναλογία τρέχουσας μεταφοράς (λ.): | 130% @ 5mA |
|---|---|---|---|
| Αναλογία τρέχουσας μεταφοράς (Max): | 260% @ 5mA | Χρόνος άνοδος / πτώσης (τύπος): | 5μs, 3μs |
| Τύπος εισόδου: | Δ.Σ. | Τύπος εξόδου: | Κρυσταλλολυχνία |
| Τεχνική μέθοδος: | 80V | Τρέχων - παραγωγή/κανάλι: | 50mA |
Περιγραφή προϊόντων
EL3H7(B) ((TA) -G Τρανζίστορας οπτικοαπομονωτή Εξόδου 3750Vrms 1 κανάλι 4-SSOP
Προδιαγραφές DS64MB201SQ
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Οπτικοαπομόνωση | |
| Τρανζίστορες, φωτοβολταϊκοί οπτικοαπομονωτές | |
| Δρ. | Η Everlight Electronics Co Ltd. |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Αριθμός καναλιών | 1 |
| Τετάρτη | 3750Vrms |
| Σύνδεσμος μεταφοράς ρεύματος (min) | 130% @ 5mA |
| Σχέδιο μεταφοράς ρεύματος (μέγιστο) | 260% @ 5mA |
| Ώρα ενεργοποίησης / απενεργοποίησης (τύπος) | - |
| Χρόνος άνοδος / πτώσης (τύπος) | 5μs, 3μs |
| Τύπος εισόδου | Δ.Σ. |
| Τύπος εξόδου | Τρανζίστορ |
| Τεχνική μέθοδος | 80V |
| ρεύμα - έξοδος / κανάλι | 50mA |
| Η τάση - προς τα εμπρός (Vf) (τύπος) | 1.2V |
| Τρέχον - συνεχές ρεύμα προς τα εμπρός (εάν) (μέγιστο) | 50 mA |
| Vce κορεσμός (μέγιστη) | 200mV |
| Θερμοκρασία λειτουργίας | -55°C ~ 110°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 4-SOIC (0,173", πλάτος 4,40 mm) |
| Πακέτο συσκευής του προμηθευτή | 4-SSOP |
| Αριθμός βασικού προϊόντος | EL3H7 |
Χαρακτηριστικά DS64MB201SQ
• Χωρίς αλογένια (Br < 900 ppm,Cl < 900 ppm, Br+Cl < 1500 ppm)
• Σχέδιο μεταφοράς ρεύματος (CTR: 50~600% σε IF = 5mA, VCE = 5V) (CTR: 40~320% σε IF = 10mA, VCE = 5V)
• Υψηλή τάση απομόνωσης μεταξύ εισόδου και εξόδου (Viso=3750 V rms)
• Σύνθετο SSOP 4 Pin με προφίλ 2,0 mm
• Συμμόρφωση με το EU REACH
• Χωρίς Pb και συμβατό με το RoHS.
• UL και cUL εγκρίθηκαν (αριθ. E214129)
• Εγκρίθηκε από το VDE (αριθ. 132249)
• Εγκρίθηκε από το SEMKO
• Έγκριση NEMKO
• Έγκριση DEMKO
• Εγκρίθηκε από την FIMKO
Εφαρμογές DS64MB201SQ
• Μετατροπές συνεχούς ρεύματος
• Προγραμματιζόμενοι ελεγκτές
• Εξοπλισμός τηλεπικοινωνιών
• Μεταφορά σήματος μεταξύ κυκλωμάτων διαφορετικών δυνατοτήτων και παρεμπόδισης
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις DS64MB201SQ
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.49.8000 |
