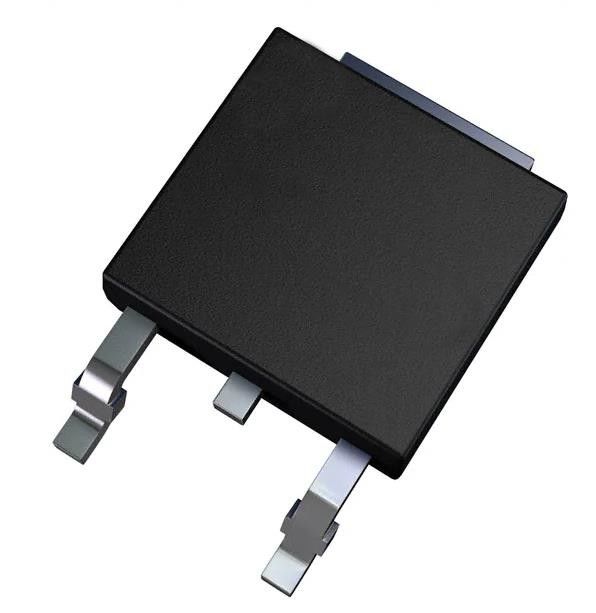

LF120ABDT-TR Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 500mA DPAK
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός ρυθμιστικών αρχών: | 1 | Τεχνική μέθοδος: | 16V |
|---|---|---|---|
| Η τάση - έξοδος (min/fixed): | 12 V | Επεξεργασία της τάσης: | 0.7V @ 500mA |
| ρεύμα - έξοδος: | 500mA | ρεύμα - ακινητοποιημένο (Iq): | 1,5 mA |
| Τρόπος παροχής ρεύματος (μέγιστο): | 12 μΑ | Επενδύσεις: | 69dB ~ 54dB (120Hz ~ 10kHz) |
Περιγραφή προϊόντων
LF120ABDT-TR Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 500mA DPAK
Προδιαγραφές Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006.
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Γραμμικοί | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Διαμόρφωση εξόδου | Θετικό |
| Τύπος εξόδου | Καθορισμένο |
| Αριθμός ρυθμιστικών αρχών | 1 |
| Τεχνική μέθοδος | 16V |
| Η τάση - έξοδος (min/fixed) | 12V |
| Τεχνική μέθοδος | - |
| Επεξεργασία της τάσης | 0.7V @ 500mA |
| ρεύμα - έξοδος | 500mA |
| ρεύμα - ακινητοποιημένο (Iq) | 1.5 mA |
| Τρόπος παροχής ρεύματος (μέγιστο) | 12 mA |
| Επενδύσεις | 69dB ~ 54dB (120Hz ~ 10kHz) |
| Χαρακτηριστικά ελέγχου | - |
| Προστατευτικά στοιχεία | Πάνω από το ρεύμα, πάνω από τη θερμοκρασία |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-252-3, DPak (2 Leads + Tab), SC-63 |
| Πακέτο συσκευής του προμηθευτή | DPAK |
| Αριθμός βασικού προϊόντος | LF120 |
ΧαρακτηριστικάτουΔελτίο ΕΚΑΧ της 10ης Ιουνίου 2006.
* Πολύ χαμηλή τάση πτώσης (0,45 V)
* Πολύ χαμηλό ακινητοποιημένο ρεύμα (συνήθως 50 μA σε λειτουργία OFF, 500 μA σε λειτουργία ON)
* ρεύμα εξόδου έως 500 mA
* Ελεγχόμενη λογική ηλεκτρονική διακοπή λειτουργίας
* Η τάση εξόδου είναι 1.5- 1.8- 2.5- 3.3; 4.7" 5, 6, 8.59· 12 V
* Προϊόν αυτοκινητοβιομηχανίας: 1,8 V, 2,5 V, 3,3 V, 5,0 V, 8,0 V, 8,5 V VOUT σε συσκευασίες DPAK και PPAK
* Εσωτερικό ρεύμα και θερμικό όριο
* Μόνο 2,2 μF για σταθερότητα
* Διατίθεται σε διαλογή ± 1% (AB), ± 1,5% (AC) ή ± 2% (C) σε 25 °C
* Απόρριψη τάσης τροφοδοσίας: 80 dB (τυπικό)
* Πεδίο θερμοκρασίας: από -40 έως 125 °C
ΠεριγραφέςτουΔελτίο ΕΚΑΧ της 10ης Ιουνίου 2006.
Ο LFXX είναι ένας ρυθμιστής πολύ χαμηλής πτώσης διαθέσιμος σε πακέτα TO-220, TO-220FP, DPAK και PPAK και σε ευρύ φάσμα τάσεων εξόδου.
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουΔελτίο ΕΚΑΧ της 10ης Ιουνίου 2006.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
