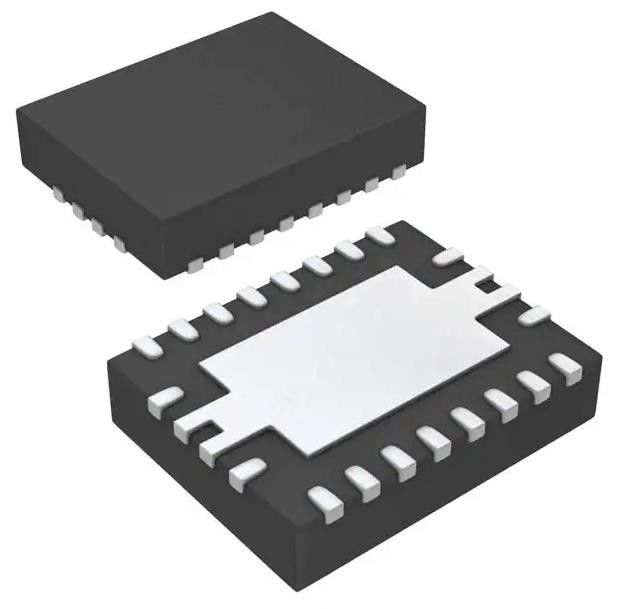

TPS61088RHLT Ρυθμιστής διακόπτη κίνησης IC θετικός ρυθμιζόμενος 4.5V 1 έξοδος 10A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS61088RHLT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Επιταχύνω | Τοπολογία: | Ώθηση |
|---|---|---|---|
| Τύπος εξόδου: | Ρυθμίσιμο | Ρυθμίσιμο: | 1 |
| Η τάση - εισροή (min): | 2.7V | Τεχνική μέθοδος: | 12V |
| Η τάση - έξοδος (min/fixed): | 4.5V | Τεχνική μέθοδος: | 12.6v |
Περιγραφή προϊόντων
TPS61088RHLT Ρυθμιστής διακόπτη κίνησης IC θετικός ρυθμιζόμενος 4.5V 1 έξοδος 10A
Προδιαγραφές TPS61088RHLT
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Λειτουργία | Στάδιο επάνω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Προώθηση |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 2.7V |
| Τεχνική μέθοδος | 12V |
| Η τάση - έξοδος (min/fixed) | 4.5V |
| Τεχνική μέθοδος | 12.6V |
| ρεύμα - έξοδος | 10Α |
| Συχνότητα - Μετατροπή | 200kHz ~ 2,2MHz |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 20-VFQFN Εκθέσιμο Pad |
| Πακέτο συσκευής του προμηθευτή | 20-VQFN (3.5x4.5) |
| Αριθμός βασικού προϊόντος | TPS61088 |
Χαρακτηριστικά TPS61088RHLT
• εύρος τάσης εισόδου από 2,7 V έως 12 V
• εύρος τάσης εξόδου 4,5-V έως 12,6-V
• ρεύμα διακόπτη 10A
• Έως 91% απόδοση σε VIN = 3,3 V, VOUT = 9 V και IOUT = 3 A
• Επιλογή τρόπου μεταξύ τρόπου PFM και τρόπου PWM αναγκαστικού σε ελαφρύ φορτίο
• ρεύμα 1,0 μA στην καρφίτσα VIN κατά την απενεργοποίηση
• Περιορισμός ισχύος κορυφής προγραμματισμού διακόπτη με αντίσταση
• Ρυθμιζόμενη συχνότητα διακόπτη: 200 kHz έως 2,2 MHz
• Προγραμματισμένη μαλακή εκκίνηση
• Προστασία κατά της υπερτάσης εξόδου σε 13,2 V
• Προστασία κατά της υπερεύματος κύκλο με κύκλο
• Θερμική απενεργοποίηση
• Συσκευή VQFN 20-pin 4,50 mm × 3,50 mm
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το TPS61088 με το WEBENCH Power Designer
Εφαρμογές TPS61088RHLT
• Φορητό τερματικό POS
• Ηχείο BluetoothTM
• Ηλεκτρονικό τσιγάρο
• Διασύνδεση Thunderbolt
• Τράπεζα ενέργειας γρήγορης φόρτισης
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS61088RHLT
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
