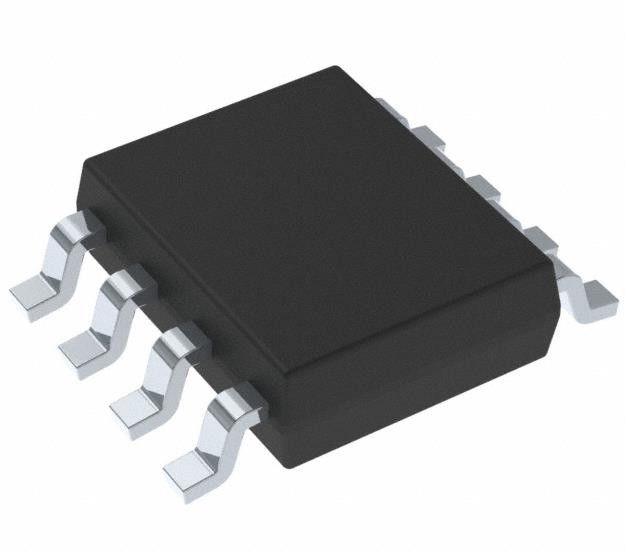

TPS5430DDA Buck Switching Regulator IC θετικά ρυθμιζόμενο 1.221V 1 έξοδος 3A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS5430DDA |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Η τάση - εισροή (min): | 5.5V |
|---|---|---|---|
| Τεχνική μέθοδος: | 36V | Η τάση - έξοδος (min/fixed): | 1.221V |
| Τεχνική μέθοδος: | 32.04V | ρεύμα - έξοδος: | 3Α |
| Συχνότητα - Μετατροπή: | 500 kHz | Σύγχρονος διορθωτής: | - Όχι. |
Περιγραφή προϊόντων
TPS5430DDA Buck Switching Regulator IC θετικά ρυθμιζόμενο 1.221V 1 έξοδος 3A
Προδιαγραφές TPS5430DDA
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Τύπος |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 5.5V |
| Τεχνική μέθοδος | 36V |
| Η τάση - έξοδος (min/fixed) | 1.221V |
| Τεχνική μέθοδος | 32.04V |
| ρεύμα - έξοδος | 3Α |
| Συχνότητα - Μετατροπή | 500 kHz |
| Σύγχρονος διορθωτής | - Όχι, όχι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-PowerSOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SO PowerPad |
| Αριθμός βασικού προϊόντος | TPS5430 |
Χαρακτηριστικά TPS5430DDA
• Ευρύ φάσμα τάσης εισόδου:
∆ TPS5430: 5,5 V έως 36 V
ΤΠΣ5431: 5,5 V έως 23 V
• Μέχρι 3-A συνεχές ρεύμα εξόδου (4-A κορυφή)
• Υψηλή αποδοτικότητα έως 95% που επιτρέπει το ενσωματωμένο διακόπτη MOSFET 110-mΩ
• Ευρύ φάσμα τάσης εξόδου: ρυθμιζόμενο μέχρι 1,22 V με αρχική ακρίβεια 1,5%
• Η εσωτερική αντιστάθμιση ελαχιστοποιεί τον αριθμό των εξωτερικών εξαρτημάτων
• Σταθερή συχνότητα εναλλαγής 500 kHz για μικρό μέγεθος φίλτρου
• Βελτιωμένη ρύθμιση της γραμμής και μεταβατική ανταπόκριση μέσω τροφοδοσίας της τάσης εισόδου προς τα εμπρός
• Σύστημα προστατευόμενο από περιορισμό υπερτάγματος, προστασία από υπερτάσεις και θερμικό κλείσιμο
• εύρος θερμοκρασίας των σημείων συνδυασμού λειτουργίας από 40°C έως 125°C
• Διατίθεται σε μικρό θερμικά ενισχυμένο 8-pin SO PowerPADTM πακέτο
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το TPS5430 με το WEBENCH® Power Designer
Εφαρμογές TPS5430DDA
• Καταναλωτής: set-top box, DVD, οθόνες LCD
• Βιομηχανικές και αυτοκινητοβιομηχανικές πηγές ενέργειας
• Φορτιστές μπαταριών, τροφοδοσία LED υψηλής ισχύος
• Συστήματα κατανεμημένης ισχύος 12V και 24V
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS5430DDA
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
