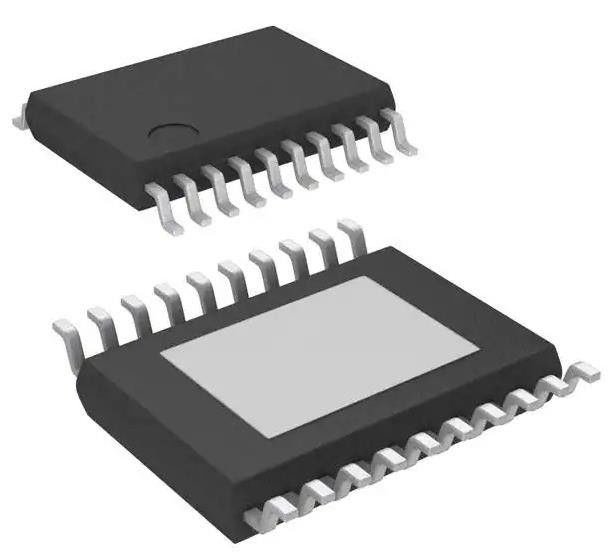

LM5116MHX / NOPB Buck Regulator IC θετική έξοδος βήμα προς τα κάτω DC DC ελεγκτής IC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5116MHX/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τοπολογία: | Buck | Αριθμός αποτελεσμάτων: | 1 |
|---|---|---|---|
| Φάσεις παραγωγής: | 1 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 6V ~ 100V |
| Συχνότητα - μετατροπή: | 200kHz, 535kHz | Σύγχρονος διορθωτής: | Ναι. |
| Συγχρονισμός ρολογιού: | Ναι. | Θερμοκρασία λειτουργίας: | -55°C ~ 125°C (TJ) |
| Υψηλό φως: | LM5116MHX / NOPB,LM5116MHX / NOPB Buck Regulator IC,Βήμα προς τα κάτω DC DC IC ελεγκτή |
||
Περιγραφή προϊόντων
LM5116MHX / NOPB Buck Regulator θετική έξοδος βήμα προς τα κάτω DC-DC ελεγκτής IC
IC REG CTRLR BUCK 20TSSOP
ΠροδιαγραφέςΔελτίο ΕΚ 6-1994, σημείο 1.
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Αριθμός εκροών | 1 |
| Φάσεις παραγωγής | 1 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 6V ~ 100V |
| Συχνότητα - Μετατροπή | 200kHz, 535kHz |
| Δραστηριώδης κύκλος (μέγιστος) | - |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Συγχρονισμός ρολογιού | - Ναι, ναι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Ενεργοποίηση, έλεγχο συχνότητας, ράμπα, μαλακή εκκίνηση |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 20-PowerTSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 20-HTSSOP |
| Αριθμός βασικού προϊόντος | LM5116 |
ΧαρακτηριστικάΔελτίο ΕΚ 6-1994, σημείο 1.
• Τρόπος κορυφικού ρεύματος
• Ευρύ εύρος λειτουργίας έως 100 V
• Χαμηλή διακοπή λειτουργίας του IQ (< 10 μA)
• Οδηγεί τα MOSFET τυποποιημένου ή λογικού επιπέδου
• Ακατάπαυση 3.5-A Peak Gate Drive
• Ελεύθερη λειτουργία ή συγχρονική λειτουργία έως 1 MHz
• Προαιρετική λειτουργία προσομοίωσης διόδου
• Προγραμματισμένη έξοδος από 1.215 V έως 80 V
• Ακριβότητα 1,5% Αναφορά τάσης
• Προγραμματιζόμενο όριο ρεύματος
• Προγραμματιζόμενη μαλακή εκκίνηση
• Προγραμματιζόμενο κλείδωμα υπό τάση γραμμής
• Αυτόματη εναλλαγή σε εξωτερική τροφοδοσία με παρεκκλίσεις
• HTSSOP-20 Εκθέσιμο Pad
• Θερμικό κλείσιμο
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το LM5116 με το WEBENCH Power Designer
ΕφαρμογέςΔελτίο ΕΚ 6-1994, σημείο 1.
• Πληροφοριακή ψυχαγωγία στον τομέα των αυτοκινήτων
• Βιομηχανικοί οδηγοί κινητήρων συνεχούς ρεύματος
• Προσαρμοστήρες USB για αυτοκίνητα
• Διακομιστές τηλεπικοινωνιών
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔελτίο ΕΚ 6-1994, σημείο 1.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
