LM43600AQPWPRQ1 ολοκληρωμένο κύκλωμα ρυθμιστών ΣΥΝΕΧΟΥΣ μετατροπής με 1V 1 παραγωγή 500mA
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM43600AQPWPRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Παραιτηθεί | Τύπος παραγωγής: | Διευθετήσιμος |
|---|---|---|---|
| Αριθμός αποτελεσμάτων: | 1 | Τάση - που εισάγεται (λ.): | 3.5V |
| Τάση - που εισάγεται (Max): | 36V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1V |
| Τάση - παραγωγή (Max): | 28V | Τρέχων - παραγωγή: | 500mA |
| Συχνότητα - μετατροπή: | 200kHz ~ 2.2MHz | Σύγχρονος διορθωτής: | Ναι, ναι. |
| Υψηλό φως: | LM43600AQPWPRQ1 ολοκληρωμένο κύκλωμα ρυθμιστών ΣΥΝΕΧΟΥΣ μετατροπής,Ολοκληρωμένο κύκλωμα 500mA ρυθμιστών μετατροπής |
||
Περιγραφή προϊόντων
LM43600AQPWPRQ1 ολοκληρωμένο κύκλωμα ρυθμιστών ΣΥΝΕΧΟΥΣ μετατροπής με 1V 1 παραγωγή 500mA

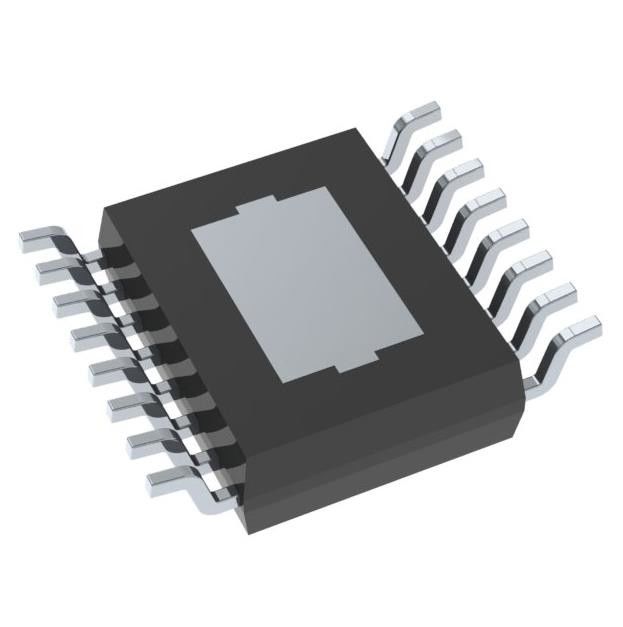

Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1V 1 παραγωγή 500mA 16-PowerTSSOP ρυθμιστών μετατροπής Buck (πλάτος 0,173», 4.40mm)
Προδιαγραφές LM43600AQPWPRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100, ΑΠΛΌ SWITCHER® |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 3.5V |
| Τάση - που εισάγεται (Max) | 36V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1V |
| Τάση - παραγωγή (Max) | 28V |
| Τρέχων - παραγωγή | 500mA |
| Συχνότητα - μετατροπή | 200kHz ~ 2.2MHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 16-PowerTSSOP (πλάτος 0,173», 4.40mm) |
| Συσκευασία συσκευών προμηθευτών | 16-HTSSOP |
| Αριθμός προϊόντων βάσεων | LM43600 |
Χαρακτηριστικά γνωρίσματα LM43600AQPWPRQ1
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: – 40°C στην περιβαλλοντική λειτουργούσα θερμοκρασία +125°C
• 33-µA ήρεμο ρεύμα στον κανονισμό
• Υψηλή αποδοτικότητα στο ελαφρύ φορτίο (DCM και PFM)
• Δοκιμασμένος στα πρότυπα EN55022/CISPR 22 EMI
• Ενσωματωμένη σύγχρονη διόρθωση
• Διευθετήσιμο φάσμα συχνότητας: kHz 200 σε 2,2 MHZ (προεπιλογή 500 kHz)
• Συγχρονισμός συχνότητας στο εξωτερικό ρολόι
• Εσωτερική αποζημίωση
• Σταύλος με σχεδόν οποιοδήποτε συνδυασμό κεραμικού, πολυμερούς σώματος, τανταλίου, και πυκνωτών αργιλίου
• Δύναμη-καλή σημαία
• Μαλακή έναρξη στο προ-Pre-Biased φορτίο
• Εσωτερική μαλακή έναρξη: 4.1 κα
• Με δυνατότητα επέκτασης χρόνος μαλακός-έναρξης από τον εξωτερικό πυκνωτή
• Ικανότητα καταδίωξης τάσης παραγωγής
• Η ακρίβεια επιτρέπει στο σύστημα UVLO προγράμματος
• Προστασία βραχυκυκλώματος παραγωγής με τον τρόπο λόξιγκα
• Θερμική προστασία κλεισίματος Overtemperature
• Δημιουργήστε ένα σχέδιο συνήθειας χρησιμοποιώντας το LM43600-Q1 με το σχεδιαστή δύναμης WEBENCH®
Εφαρμογές LM43600AQPWPRQ1
• Ζώνη υπο--AM αυτοκίνητη
• Συστήματα τηλεπικοινωνιών
• Ευρύς VIN κανονισμός γενικού σκοπού
• Κανονισμός σημείο--φορτίων υψηλής αποδοτικότητας
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM43600AQPWPRQ1
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
