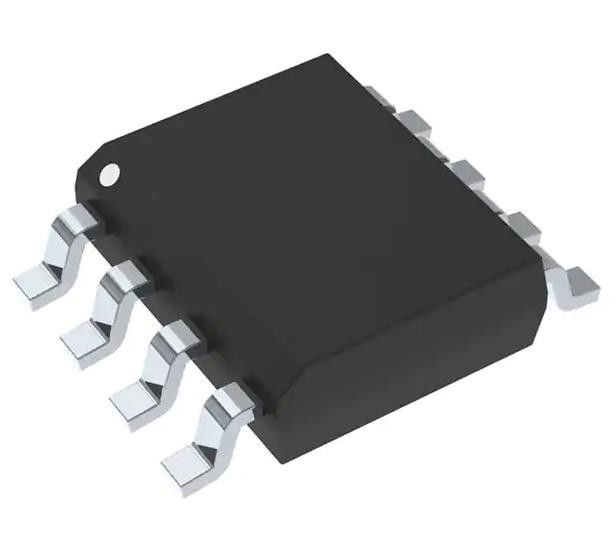

UC3843BD1R2G ολοκληρωμένο κύκλωμα ΣΥΝΕΧΩΝ ελεγκτών με το ρυθμιστή Flyback μέχρι 500kHz 7.6V ~ 30V
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | UC3843BD1R2G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τοπολογία: | Ώθηση, Flyback | VNumber των αποτελεσμάτων: | 1 |
|---|---|---|---|
| Φάσεις παραγωγής: | 1 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 7.6V ~ 30V |
| Συχνότητα - μετατροπή: | Έως 500 kHz | Κύκλος καθήκοντος (Max): | 96% |
| Χαρακτηριστικά γνωρίσματα ελέγχου: | Έλεγχος συχνότητας | Λειτουργούσα θερμοκρασία: | 0°C ~ 70°C (TA) |
| Υψηλό φως: | UC3843BD1R2G ολοκληρωμένο κύκλωμα ΣΥΝΕΧΩΝ ελεγκτών,500kHz ολοκληρωμένο κύκλωμα ΣΥΝΕΧΩΝ ελεγκτών |
||
Περιγραφή προϊόντων
UC3843BD1R2G ολοκληρωμένο κύκλωμα ΣΥΝΕΧΩΝ ελεγκτών με το ρυθμιστή Flyback μέχρι 500kHz 7.6V ~ 30V
Η ώθηση, θετικό ρυθμιστών Flyback, ικανή παραγωγή απομόνωσης επιταχύνει, επιταχύνει/βήμα - κάτω από το ολοκληρωμένο κύκλωμα 8-SOIC ελεγκτών ρεύμα-συνεχές ρεύμα
Προδιαγραφές UC3843BD1R2G
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ελεγκτές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος |
| Mfr | onsemi |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Τύπος παραγωγής | Οδηγός κρυσταλλολυχνιών |
| Λειτουργία | Επιταχύνω, επιταχύνω/βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικό, απομόνωση ικανή |
| Τοπολογία | Ώθηση, Flyback |
| Αριθμός αποτελεσμάτων | 1 |
| Φάσεις παραγωγής | 1 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 7.6V ~ 30V |
| Συχνότητα - μετατροπή | Μέχρι 500kHz |
| Κύκλος καθήκοντος (Max) | 96% |
| Σύγχρονος διορθωτής | Αριθ. |
| Συγχρονισμός ρολογιών | Αριθ. |
| Τμηματικές διεπαφές | - |
| Χαρακτηριστικά γνωρίσματα ελέγχου | Έλεγχος συχνότητας |
| Λειτουργούσα θερμοκρασία | 0°C ~ 70°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-SOIC (πλάτος 0,154», 3.90mm) |
| Συσκευασία συσκευών προμηθευτών | 8-SOIC |
| Αριθμός προϊόντων βάσεων | UC3843 |
Χαρακτηριστικά γνωρίσματα UC3843BD1R2G
• Τακτοποιημένος ταλαντωτής για τον ακριβή έλεγχο συχνότητας
• Συχνότητα ταλαντωτών που εγγυάται στο kHz 250
• Τρέχουσα λειτουργία τρόπου στο kHz 500
• Η αυτόματη τροφή διαβιβάζει την αποζημίωση
• Να κλείσει PWM για τον τρέχοντα περιορισμό Cycle−By−Cycle με το μάνταλο
• Εσωτερικά τακτοποιημένη αναφορά με την ανταπεργία Undervoltage
• Υψηλής τάσης παραγωγή Πολωνού τοτέμ
• Ανταπεργία Undervoltage με την υστέρηση
• Χαμηλό ξεκίνημα και λειτουργούν ρεύμα
• Αυτό είναι μια συσκευή Pb−Free και Halide−Free
Περιγραφές UC3843BD1R2G
Το UC3842B, σειρά UC3843B είναι σταθεροί υψηλή επίδοση ελεγκτές τρόπου συχνότητας τρέχοντες.
Σχεδιάζονται συγκεκριμένα για τις εφαρμογές μετατροπέων Off−Line και DC−DC που προσφέρουν στο σχεδιαστή μια cost−effective λύση με τα ελάχιστα εξωτερικά συστατικά.
Αυτά τα ολοκληρωμένα κυκλώματα χαρακτηρίζουν έναν τακτοποιημένο ταλαντωτή για τον ακριβή έλεγχο κύκλων καθήκοντος, μια αντισταθμισμένη θερμοκρασία αναφορά, έναν υψηλό ενισχυτή λάθους κέρδους, έναν τρέχοντα αισθαμένος συγκριτή, και μια υψηλής τάσης παραγωγή πόλων τοτέμ που ταιριάζει ιδανικά για την οδήγηση MOSFET δύναμης.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής UC3843BD1R2G
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
