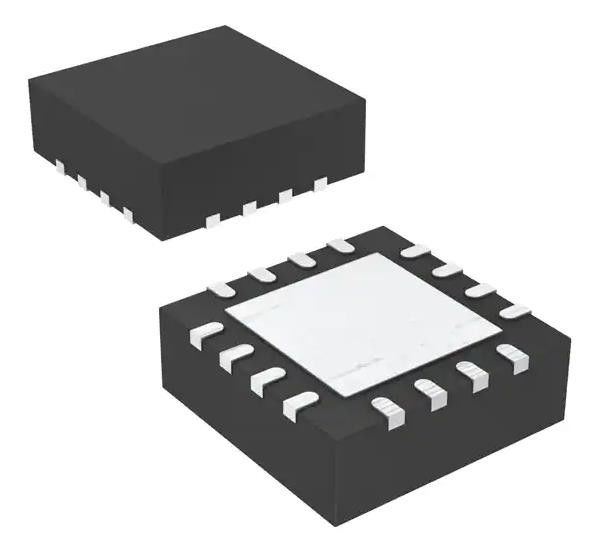

TPS54394RSAR διευθετήσιμος ρυθμιστής μετατροπής ολοκληρωμένου κυκλώματος 0.76V 2 παραγωγή 3A 16-VQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS54394RSAR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 2 | Τάση - παραγωγή (Max): | 7V |
|---|---|---|---|
| Τρέχων - παραγωγή: | 3A | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C |
| Τύπος παραγωγής: | Διευθετήσιμος | Τάση - που εισάγεται (λ.): | 4.5V |
| Υψηλό φως: | Διευθετήσιμος ρυθμιστής μετατροπής ολοκληρωμένου κυκλώματος,16-VQFN ρυθμιστής μετατροπής ολοκληρωμένου κυκλώματος,TPS54394RSAR |
||
Περιγραφή προϊόντων
TPS54394RSAR εκτεθειμένο 16-VQFN μαξιλάρι παραγωγής 3A ολοκληρωμένου κυκλώματος 0.76V 2 ρυθμιστών μετατροπής
ΚΑΝΟΝΙΣΜΌΣ BUCK ADJ 3A DL 16QFN ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Προδιαγραφές TPS54394RSAR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος |
| Mfr | Texas Instruments |
| Σειρά | Δ-CAP2™, eco-Mode™ |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 2 |
| Τάση - που εισάγεται (λ.) | 4.5V |
| Τάση - που εισάγεται (Max) | 18V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.76V |
| Τάση - παραγωγή (Max) | 7V |
| Τρέχων - παραγωγή | 3A |
| Συχνότητα - μετατροπή | 700kHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 16-VQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 16-QFN (4x4) |
| Αριθμός προϊόντων βάσεων | TPS54394 |
Χαρακτηριστικά γνωρίσματα του ολοκληρωμένου κυκλώματος ρυθμιστών μετατροπής TPS54394RSAR
*D-CAP2TM τρόπος ελέγχου
- Γρήγορη παροδική απάντηση
- Κανένα μέρος που απαιτείται εξωτερικό για την αποζημίωση βρόχων
- Συμβατό σύστημα με τους κεραμικούς πυκνωτές παραγωγής
*Wide σειρά τάσης εισαγωγής: 4.5 Β σε 18 Β
*Output σειρά τάσης: 0,76 Β σε 7 Β
*Highly αποδοτικά ενσωματωμένα FET που βελτιστοποιούνται για τις χαμηλές εφαρμογές κύκλων καθήκοντος
- mQ 90 (υψηλή πλευρά) και mQ 60 (χαμηλή πλευρά)
*High αρχική ακρίβεια αναφοράς
*Supports σταθερά 3 Α και στα δύο κανάλια
rps *Low-Side (επάνω) χωρίς απώλειες τρέχουσα αντίληψη
Η μαλακή έναρξη: 1 κα
*Non-Sinking προ-Pre-Biased μαλακή έναρξη
*Powergood
συχνότητα μετατροπής *700 kHz
*Cycle-by-Cycle Over-Current έλεγχος ορίου
*Hiccup χρονόμετρο για την προστασία υπερφόρτωσης
*OCL/UVLO/TSD προστασία
*Adaptive οδηγοί πυλών με τον ενσωματωμένο PMOS ώθησης διακόπτη
*ocp σταθερός λόγω θερμικά Compensatedros (επάνω) με 4000ppm/C
*16-Pin HTSSOP, 16-καρφίτσα VQFN
*Auto-Skip Eco-eco-moderm για την υψηλή αποδοτικότητα στο ελαφρύ φορτίο
Εφαρμογές TPS54394RSAR
*Point-of-Load κανονισμός στα χαμηλής ισχύος συστήματα για το ευρύ φάσμα των εφαρμογών
- Ψηφιακή παροχή ηλεκτρικού ρεύματος TV
- Εγχώριο τερματικό δικτύωσης
- Ψηφιακός μετασχηματιστής (STB)
- Φορέας/όργανο καταγραφής DVD
- Κονσόλες τυχερού παιχνιδιού και άλλη
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS54394RSAR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
