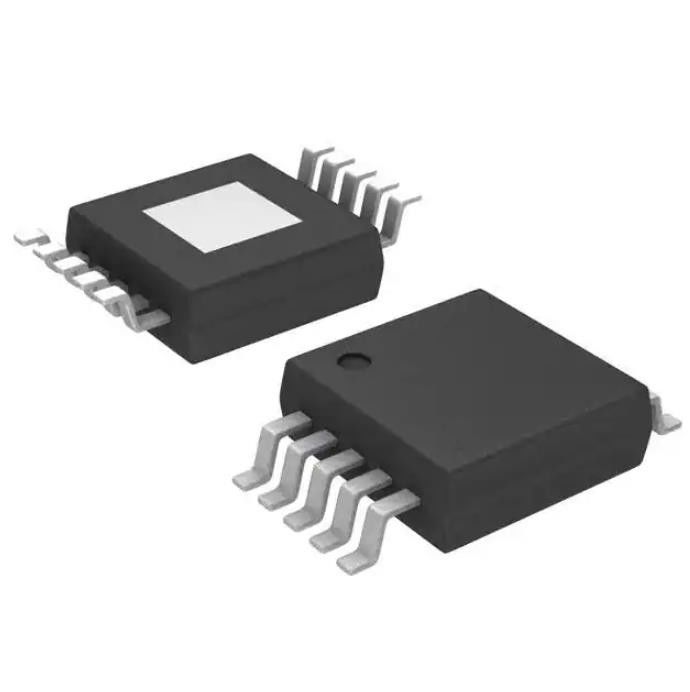

TPS54140DGQR κανονισμός 296-35988-1-ND ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης Buck Adj 1.5a 10msop
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS54140DGQR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τοπολογία: | Buck | Τύπος παραγωγής: | διευθετήσιμος |
|---|---|---|---|
| Τάση - που εισάγεται (λ.): | 3,5v | Διαμόρφωση παραγωγής: | Θετικός |
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 0.8V | Τάση - που εισάγεται (Max): | 42V |
Περιγραφή προϊόντων
TPS54140DGQR κανονισμός 296-35988-1-ND ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης Buck Adj 1.5a 10msop
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.8V 1 παραγωγή 1.5A 10-PowerTFSOP, 10-MSOP ρυθμιστών μετατροπής Buck (πλάτος 0,118», 3.00mm)
Προδιαγραφές TPS54140DGQR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | Eco-Mode™ |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 3.5V |
| Τάση - που εισάγεται (Max) | 42V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V |
| Τάση - παραγωγή (Max) | 39V |
| Τρέχων - παραγωγή | 1.5A |
| Συχνότητα - μετατροπή | 100kHz ~ 2.5MHz |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-PowerTFSOP, 10-MSOP (πλάτος 0,118», 3.00mm) |
| Συσκευασία συσκευών προμηθευτών | 10-HVSSOP |
| Αριθμός προϊόντων βάσεων | TPS54140 |
Χαρακτηριστικά γνωρίσματα TPS54140DGQR
• 3.5 - στη σειρά τάσης εισαγωγής 42-β
• MOSFET υψηλός-πλευράς 200 mΩ
• Υψηλή αποδοτικότητα στα ελαφριά φορτία με έναν σφυγμό που πηδά Eco-eco-mode™
• 116 μA που ενεργοποιούν το ήρεμο ρεύμα
• 1.3 ρεύμα κλεισίματος μA
• 100-kHz στη συχνότητα μετατροπής 2,5-MHZ
• Συγχρονίζει στο εξωτερικό ρολόι
• Διευθετήσιμες αργές έναρξη και αλληλοuχία
• Παραγωγή UV και δύναμη-αγαθού Ov
• Διευθετήσιμη τάση και υστέρηση UVLO
• 0,8-β εσωτερική αναφορά τάσης
• MSOP10 συσκευασία με PowerPAD™
• Υποστηριγμένος από το εργαλείο λογισμικού WEBENCH® (το www.TI.com/WEBENCH)
Εφαρμογές TPS54140DGQR
• 12-β και βιομηχανικά και εμπορικά χαμηλής ισχύος συστήματα 24-β
• Aftermarket αυτόματα εξαρτήματα: Βίντεο, ΠΣΤ, ψυχαγωγία
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS54140DGQR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
