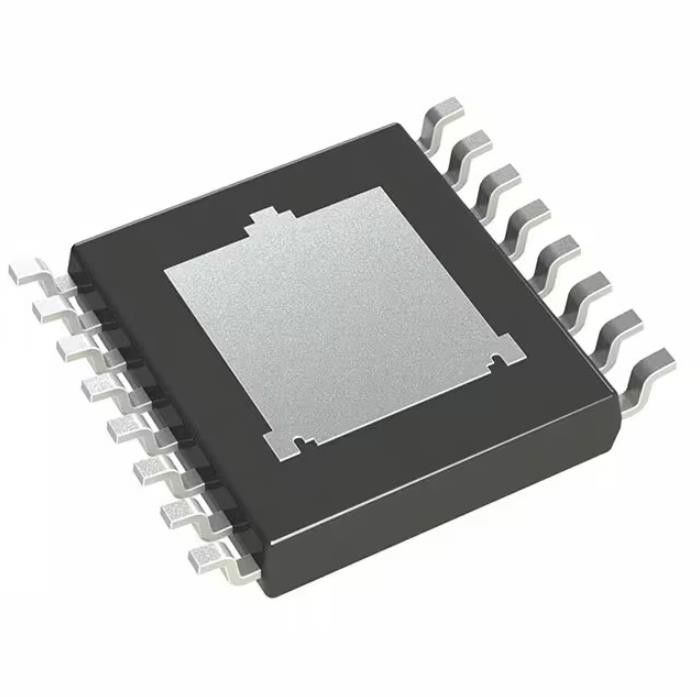

γενικός σκοπός ολοκληρωμένου κυκλώματος TPS2HB16AQPWPRQ1 οδηγών δύναμης 60A 16mOhm
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS2HB16AQPWPRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος διακοπτών: | Γενικός σκοπός |
|---|---|---|---|
| Αριθμός αποτελεσμάτων: | 2 | - Που εισάγεται αναλογία: Παραγωγή: | 0,042361111 |
| Διαμόρφωση παραγωγής: | Υψηλή πλευρά | Τύπος παραγωγής: | N-Channel |
| Διεπαφή: | On/Off | Τάση - φορτίο: | 3V ~ 28V |
| Υψηλό φως: | 16mOhm ολοκληρωμένο κύκλωμα οδηγών δύναμης,60A ολοκληρωμένο κύκλωμα οδηγών δύναμης,TPS2HB16AQPWPRQ1 |
||
Περιγραφή προϊόντων
TPS2HB16AQPWPRQ1 υποδοχές Hydra 16 ολοκληρωμένου κυκλώματος εμβύθισης 296-tps2hb16aqpwprq1tr-ND Mohm Otp Α
Διακόπτης δύναμης/N-Channel 60A 16-HTSSOP οδηγών 1:1
TPS2HB16AQPWPRQ1 υποδοχές Hydra 16 ολοκληρωμένου κυκλώματος εμβύθισης 296-tps2hb16aqpwprq1tr-ND Mohm Otp Α
Προδιαγραφές TPS2HB16AQPWPRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Διακόπτες διανομής δύναμης, οδηγοί φορτίων | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Τύπος διακοπτών | Γενικός σκοπός |
| Αριθμός αποτελεσμάτων | 2 |
| - Που εισάγεται αναλογία: Παραγωγή | 0,042361111 |
| Διαμόρφωση παραγωγής | Υψηλή πλευρά |
| Τύπος παραγωγής | N-Channel |
| Διεπαφή | On/Off |
| Τάση - φορτίο | 3V ~ 28V |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | Μην απαιτημένος |
| Τρέχων - παραγωγή (Max) | 60A |
| RDS επάνω (τύπος) | 16mOhm |
| Τύπος εισαγωγής | - |
| Χαρακτηριστικά γνωρίσματα | - |
| Προστασία ελαττωμάτων | Ρεύμα που περιορίζει (διευθετήσιμο), πέρα από τη θερμοκρασία |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία συσκευών προμηθευτών | 16-HTSSOP |
| Συσκευασία/περίπτωση | 16-PowerTSSOP (πλάτος 0,173», 4.40mm) |
| Αριθμός προϊόντων βάσεων | TPS2HB16 |
Χαρακτηριστικά γνωρίσματα TPS2HB16AQPWPRQ1
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: TA – 40°C στην περιβαλλοντική λειτουργούσα σειρά θερμοκρασίας 125°C
– Επίπεδο 2 ταξινόμησης συσκευών HBM ESD
– Επίπεδο C4B ταξινόμησης συσκευών CDM ESD
– Αντιστέκεται την απόρριψη φορτίων 40-β
• Δύο καναλιών έξυπνος υψηλός-δευτερεύων διακόπτης με 16 mΩ RON (TJ 25°C)
• Βελτιώστε την αξιοπιστία επιπέδων συστημάτων μέσω του διευθετήσιμου τρέχοντος περιορισμού
– Τρέχον όριο διευθετήσιμο από 4,1 Α σε 48,5 Α και σταθερός εσωτερικά σε 60 Α
• Γερή ενσωματωμένη προστασία παραγωγής:
– Ενσωματωμένη θερμική προστασία
– Προστασία ενάντια απότομα στο έδαφος/την μπαταρία
– Η προστασία ενάντια στα αντίστροφα γεγονότα μπαταριών συμπεριλαμβανομένου αυτόματου ανάβει με την αντίστροφη τάση
– Αυτόματος που αποκλείεται εάν η απώλεια μπαταρίας/αλεμένος εμφανίζεται
– Ενσωματωμένος σφιγκτήρας παραγωγής για να απομαγνητίσει το επαγωγικό φορτίο
– Διαμορφώσιμος χειρισμός ελαττωμάτων
• Η αναλογική παραγωγή αίσθησης μπορεί να διαμορφωθεί για να μετρήσει ακριβώς:
– Ρεύμα φορτίων – θερμοκρασία συσκευών
• Παρέχει την ένδειξη ελαττωμάτων μέσω της καρφίτσας SNS
– Ανίχνευση του ανοικτών φορτίου και της κοντός--μπαταρίας
Εφαρμογές TPS2HB16AQPWPRQ1
• Αυτοκίνητη ενότητα επίδειξης
• Ενότητες ADAS
• Ενότητα άνεσης καθισμάτων
• Μονάδα ελέγχου μετάδοσης
• Ενότητα ελέγχου HVAC
• Ενότητες ελέγχου σώματος
• Φωτισμός οδηγήσεων
• 2x27W βολβοί
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS2HB16AQPWPRQ1
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ επηρεασθείσα |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
