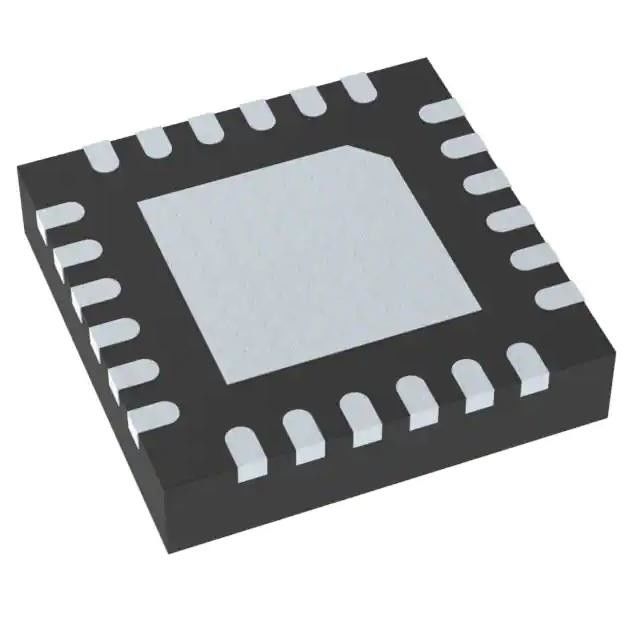

Φορτιστής μπαταριών λιθίου 24VQFN IC 3A 4,2V BQ24296RGET Γνήσιο
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | BQ24296RGET |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | BQ24296RGET | Αριθμός κυττάρων: | 1 |
|---|---|---|---|
| Ρεύμα φόρτισης - Μέγ: | 3A | Τάση πακέτων μπαταριών: | 4.2V |
| VVoltage - ανεφοδιασμός (Max): | 6.2V | Διεπαφή: | Ι ² Γ |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Συσκευασία/περίπτωση: | 24-VFQFN εκτεθειμένο μαξιλάρι |
| Υψηλό φως: | 24VQFN φορτιστής μπαταριών λιθίου,BQ24296RGET,3A 4 |
||
Περιγραφή προϊόντων
BQ24296RGET SMD LED Chip φορτιστές μπαταρίας IC ιόντων λιθίου/πολυμερούς 24-VQFN
Φορτιστής IC ιόντων λιθίου/πολυμερούς 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL
Η διαδρομή ισχύος χαμηλής σύνθετης αντίστασης βελτιστοποιεί την απόδοση λειτουργίας του διακόπτη, μειώνει τον χρόνο φόρτισης της μπαταρίας και
παρατείνει τη διάρκεια ζωής της μπαταρίας κατά τη φάση αποφόρτισης.Η σειριακή διεπαφή I2C με ρυθμίσεις φόρτισης και συστήματος κάνει
η συσκευή είναι μια πραγματικά ευέλικτη λύση.
Χαρακτηριστικά τουBQ24296RGET
• 90% High Efficiency Switch Mode 3-A Charger
• Συμβατό με USB μονής εισόδου 3,9-V έως 6,2-V
• Φορτιστής με προστασία υπέρτασης 6,4 V
– Κεντρικός υπολογιστής USB ή Θύρα φόρτισης D+/D
- Ανίχνευση συμβατή με Προδιαγραφές φορτιστή μπαταρίας USB (BC1.2)
– Υποστηρίζει μη τυπική ανίχνευση προσαρμογέων 2-A/1-A (bq24297)
– Τάση εισόδου και όριο ρεύματος Υποστηρίζει USB 2.0 και USB 3.0
– Όριο ρεύματος εισόδου: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A και 3 A
• USB OTG με ρυθμιζόμενη έξοδο 4,55 V έως 5,5 V σε 1 A ή 1,5 A
– Γρήγορη εκκίνηση OTG (Τύπος 22 ms)
– 90% απόδοση 5-V Boost Mode
– Ακριβής ±15% Προστασία από υπερένταση λειτουργίας λόξιγκα
• Διαχείριση στενής διαδρομής ισχύος VDC (NVDC).
– Άμεση ενεργοποίηση συστήματος χωρίς μπαταρία ή βαθιά αποφορτισμένη μπαταρία
– Ιδανική λειτουργία διόδου σε λειτουργία συμπληρωματικής μπαταρίας
• Συχνότητα μεταγωγής 1,5 MHz για πηνίο χαμηλού προφίλ 1,2 mm
• Ασφάλεια
– Ανίχνευση θερμοκρασίας μπαταρίας για φόρτιση και αποφόρτιση σε λειτουργία OTG
– Χρονοδιακόπτης ασφαλείας φόρτισης μπαταρίας
– Θερμική ρύθμιση και θερμική διακοπή λειτουργίας
– Προστασία από υπέρταση εισόδου και συστήματος
– Προστασία από υπερένταση MOSFET
• Έξοδοι κατάστασης φόρτισης για LED ή κεντρικό επεξεργαστή
• Μέγιστη Δυνατότητα Παρακολούθησης Ισχύος με Κανονισμό Τάσης Εισόδου
• Ρεύμα χαμηλής διαρροής μπαταρίας 20 μA και λειτουργία αποστολής υποστήριξης
• Πακέτο 4,00-mm x 4,00-mm VQFN-24
Προδιαγραφές τουBQ24296RGET
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
-
|
|
Προϊόν
|
BQ24296RGET
|
| Πακέτο | Ταινία και καρούλι (TR) |
|
Χημεία Μπαταριών
|
Ιόν Λιθίου/Πολυμερές
|
|
Αριθμός κυττάρων
|
1
|
|
Τρέχον - Φόρτιση
|
Σταθερό - Προγραμματιζόμενο
|
|
Προγραμματιζόμενα χαρακτηριστικά
|
-
|
|
Προστασία σφαλμάτων
|
Πάνω από ρεύμα, πάνω από τη θερμοκρασία, πάνω από την τάση
|
|
Ρεύμα φόρτισης - Μέγ
|
3Α
|
|
Τάση πακέτου μπαταριών
|
4,2V
|
|
Τάση - Τροφοδοσία (Μέγ.)
|
6,2V
|
|
Διεπαφή
|
I²C
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C (TA)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
24-VFQFN Exposed Pad
|
|
Πακέτο συσκευής προμηθευτή
|
24-VQFN (4x4)
|
|
Βασικός αριθμός προϊόντος
|
BQ24296
|
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
με avck-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ΕΦΑΡΜΟΓΕΣ τουBQ24296RGET
• Tablet PC, Smart Phone, Συσκευές Internet
• Φορητό ηχείο ήχου
• Υπολογιστές χειρός, PDA και POS
