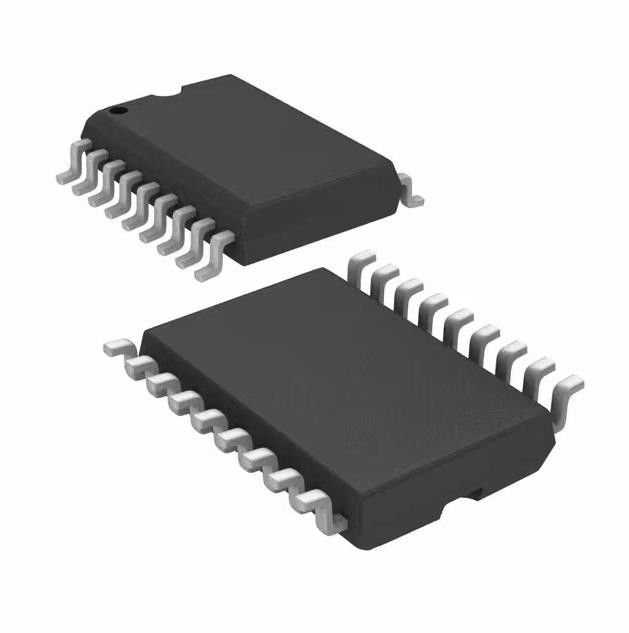

η επιφάνεια 512B OTP 18SOIC τοποθετεί το ολοκληρωμένο κύκλωμα MCU οκτάμπιτο Z86E0208SEG
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Texas Instruments |
| Πιστοποίηση: | REACH |
| Αριθμό μοντέλου: | Z86E0208SEG |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | Z86E0208SEG | Επεξεργαστής πυρήνων: | Z8 |
|---|---|---|---|
| Μέγεθος πυρήνων: | οκτάμπιτος | Ταχύτητα: | 8MHz |
| Περιφερειακές μονάδες: | POR, WDT | Αριθμός του I/O: | 14 |
| Μέγεθος RAM: | 61 X 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 4.5V ~ 5.5V |
| Υψηλό φως: | Η επιφάνεια OTP 18SOIC τοποθετεί το ολοκληρωμένο κύκλωμα,η επιφάνεια 512B OTP τοποθετεί το ολοκληρωμένο κύκλωμα,Z86E0208SEG |
||
Περιγραφή προϊόντων
ΟΔΗΓΗΜΈΝΟ ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ MCU ΟΚΤΆΜΠΙΤΟ 512B OTP 18SOIC Z8 I/O 14 ΤΣΙΠ Z86E0208SEG SMD
Ολοκληρωμένο κύκλωμα οκτάμπιτο 8MHz 512B (512 X 8) OTP μικροελεγκτών Z8 Z8®
Ο μικροελεγκτής Z86E02 SL1925 του ZiLOG (MCU) είναι One-Time προγραμματίσημο μέλος (OTP) της single-chip οικογένειας Z8® MCU ZiLOG που επιτρέπει την εύκολη ανάπτυξη λογισμικού, διορθώνει, διαμόρφωση πρωτοτύπου, και μικρά τρεξίματα παραγωγής όχι οικονομικά επιθυμητά με τις καλυμμένες εκδόσεις ROM.
Χαρακτηριστικά γνωρίσματα Z86E0208SEG
• 3.5V στη λειτουργούσα σειρά @ 0°C 5.5V σε +70°C
• 4.5V στη λειτουργούσα σειρά @ -40°C 5.5V σε +105°C
• 14 εισόδου-εξόδου γραμμές
• Έξι Vectored, πλέον σημαντικό διακόπτουν (3 μειωμένη άκρη, 1 αυξανόμενη άκρη, 1 χρονόμετρο, 1 λογισμικό)
• Επιλογές προγράμματος:
– Χαμηλού θορύβου
– Το ROM προστατεύει
– Αυτόματος σύρτης
– Χρονόμετρο φυλάκων (WDT)
– Ταλαντωτής RC
Προδιαγραφές Z86E0208SEG
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Ενσωματωμένος
Μικροελεγκτές
|
|
Mfr
|
Zilog
|
|
Σειρά
|
Z8®
|
| Συσκευασία | Σωλήνας |
|
Προϊόν
|
Z86E0208SEG
|
|
Επεξεργαστής πυρήνων
|
Z8
|
|
Μέγεθος πυρήνων
|
οκτάμπιτος
|
|
Ταχύτητα
|
8MHz
|
|
Συνδετικότητα
|
-
|
|
Περιφερειακές μονάδες
|
POR, WDT
|
|
Αριθμός του I/O
|
14
|
|
Μέγεθος μνήμης προγράμματος
|
512B (512 X 8)
|
|
Τύπος μνήμης προγράμματος
|
OTP
|
|
Μέγεθος EEPROM
|
-
|
|
Μέγεθος RAM
|
61 X 8
|
|
Τάση - ανεφοδιασμός (Vcc/Vdd)
|
4.5V ~ 5.5V
|
|
Μετατροπείς στοιχείων
|
-
|
|
Τύπος ταλαντωτών
|
Εσωτερικός
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 105°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
18-SOIC (πλάτος 0,295», 7.50mm)
|
|
Αριθμός προϊόντων βάσεων
|
Z86E0208
|
Άλλα χαρακτηριστικά γνωρίσματα Z86E0208SEG
• Ένας προγραμματίσημοι οκτάμπιτοι μετρητής/χρονόμετρο, με 6 μπιτ προγραμματίσημο Prescaler
• WDT/Power-αναστοιχειοθέτηση (POR)
• Ταλαντωτής -τσιπ που δέχεται XTAL, κεραμική αντήχηση, LC, RC, ή εξωτερικός
Ρολόι
• Ρολόι-ελεύθερη αναστοιχειοθέτηση WDT
• Χαμηλής ισχύος κατανάλωση (50 mΩ χαρακτηριστικά)
• Γρήγορος δείκτης οδηγίας (1.5µs @ 8 MHZ)
• Ψηφιολέξεις RAM (61)
σειρά (−10 ̊
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
με avck-
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Πρόσθετοι πόροι
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Άλλα ονόματα |
269-3949
Z86e0208seg1925-ND
|
| Τυποποιημένη συσκευασία | 40 |
