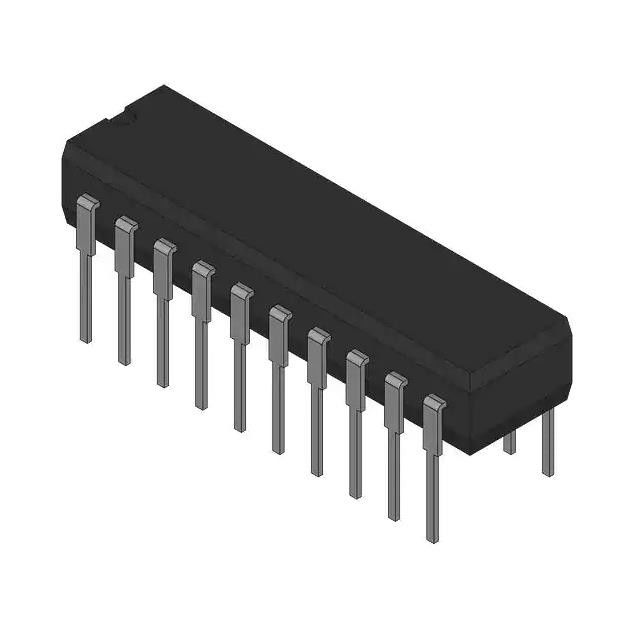

CY54FCT245ATDMB IC chip 1 στοιχείο 8 bit ανά στοιχείο Έξοδος 3 κατάστασης 20 CDIP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CY54FCT245ATDMB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός στοιχείων: | 1 | Αριθμός κομματιών ανά στοιχείο: | 8 |
|---|---|---|---|
| Τύπος εισαγωγής: | - | Τύπος παραγωγής: | 3-Πολιτεία |
| Τρέχων - παραγωγή υψηλή, χαμηλός: | 12mA, 48mA | Τάση - ανεφοδιασμός: | 4.5V ~ 5.5V |
| Λειτουργούσα θερμοκρασία: | -55°C ~ 125°C (TA) | Συσκευασία συσκευών προμηθευτών: | 20-CDIP |
| Υψηλό φως: | CY54FCT245ATDMB τσιπ ολοκληρωμένου κυκλώματος,τσιπ ολοκληρωμένου κυκλώματος 20 CDIP,ολοκληρωμένο κύκλωμα CY54FCT245ATDMB |
||
Περιγραφή προϊόντων
CY54FCT245ATDMB τσιπ 1 ολοκληρωμένου κυκλώματος στοιχείο οκτάμπιτο ανά 3-κρατική παραγωγή 20-CDIP στοιχείων
Πομποδέκτης, μη-που αναστρέφει 1 στοιχείο οκτάμπιτο ανά 3-κρατική παραγωγή 20-CDIP στοιχείων
Προδιαγραφές CY54FCT245ATDMB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Λογική | |
| Απομονωτές, οδηγοί, δέκτες, πομποδέκτες | |
| Mfr | Texas Instruments |
| Σειρά | 54FCT |
| Συσκευασία | Όγκος |
| Θέση προϊόντων | Ενεργός |
| Τύπος λογικής | Πομποδέκτης, μη-αναστροφή |
| Αριθμός στοιχείων | 1 |
| Αριθμός κομματιών ανά στοιχείο | 8 |
| Τύπος εισαγωγής | - |
| Τύπος παραγωγής | 3-κράτος |
| Τρέχων - παραγωγή υψηλή, χαμηλός | 12mA, 48mA |
| Τάση - ανεφοδιασμός | 4.5V ~ 5.5V |
| Λειτουργούσα θερμοκρασία | -55°C ~ 125°C (TA) |
| Τοποθετώντας τύπος | Μέσω της τρύπας |
| Συσκευασία/περίπτωση | 20-CDIP (0,300», 7.62mm) |
| Συσκευασία συσκευών προμηθευτών | 20-CDIP |
| Αριθμός προϊόντων βάσεων | 54FCT245 |
Χαρακτηριστικά γνωρίσματα CY54FCT245ATDMB
* Λειτουργία, Pinout, και Drive συμβατό με τη λογική FCT και Φ
* Μειωμένες εκδόσεις VOH (χαρακτηριστικά = 3,3 Β) των ισοδύναμων λειτουργιών FCT
* Τα στοιχεία κυκλώματος FO ελέγχου άκρη-ποσοστού βελτίωσαν σημαντικά τα χαρακτηριστικά θορύβου
* Υποστηρίξεις Ioff μερικός-δύναμη-κάτω από τη λειτουργία τρόπου
* Η προστασία ESD υπερβαίνει JESD 22
– πρότυπο ανθρώπινου σώματος 2000-β (a114-α)
– πρότυπο μηχανών 200-β (a115-α)
– πρότυπο charged-συσκευών 1000-β (C101)
* Αντιστοιχημένοι χρόνοι ανόδου και πτώσης
* Πλήρως - συμβατό σύστημα με τα επίπεδα λογικής εισαγωγής και παραγωγής TTL
* CY54FCT245T
– ρεύμα νεροχυτών παραγωγής 48-μΑ
12-μΑ ρεύμα πηγής παραγωγής
* CY74FCT245T
– ρεύμα νεροχυτών παραγωγής 64-μΑ
32-μΑ ρεύμα πηγής παραγωγής
* 3-κρατικά αποτελέσματα
Περιγραφές CY54FCT245ATDMB
Οι “συσκευές FCT245T περιέχουν οκτώ noninverting αμφίδρομους απομονωτές με 3 κρατικά αποτελέσματα και προορίζονται για τις λεωφορείο-προσανατολισμένες στον εφαρμογές.
Η μετάδοση/λαμβάνει (T/R) εισαγμένος καθορίζει την κατεύθυνση της ροής στοιχείων μέσω αυτών των αμφίδρομων πομποδεκτών.
Διαβιβάστε (ενεργός υψηλός) επιτρέπει τα στοιχεία από τους λιμένες Α στους λιμένες Β. Η παραγωγή επιτρέπει (OE), όταν υψηλός, θέτει εκτός λειτουργίας και τους λιμένες Α και Β με την τοποθέτηση τους στο κράτος υψηλός-σύνθετης αντίστασης.
Αυτές οι συσκευές διευκρινίζονται πλήρως για τις μερικός-δύναμη-κάτω εφαρμογές χρησιμοποιώντας το Ι μακριά. Το Ι από τα στοιχεία κυκλώματος θέτει εκτός λειτουργίας
αποτελέσματα, που αποτρέπουν καταστρεπτικό τρέχον backflow μέσω της συσκευής όταν τροφοδοτείται κάτω.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής CY54FCT245ATDMB
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
