TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS1HB08BQPWPRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος διακοπτών: | Γενικός σκοπός |
|---|---|---|---|
| Αριθμός αποτελεσμάτων: | 1 | - Που εισάγεται αναλογία: Παραγωγή: | 1:01 |
| Διαμόρφωση παραγωγής: | Υψηλή πλευρά | Τύπος παραγωγής: | N-Channel |
| Τρέχων - παραγωγή (Max): | 3V ~ 28V | Θέση προϊόντων Ενεργός τύπος διακοπτών Αριθμός γενικού σκοπού αποτελεσμάτων 1 αναλογία - που εισάγετ: | 70A |
Περιγραφή προϊόντων
TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd

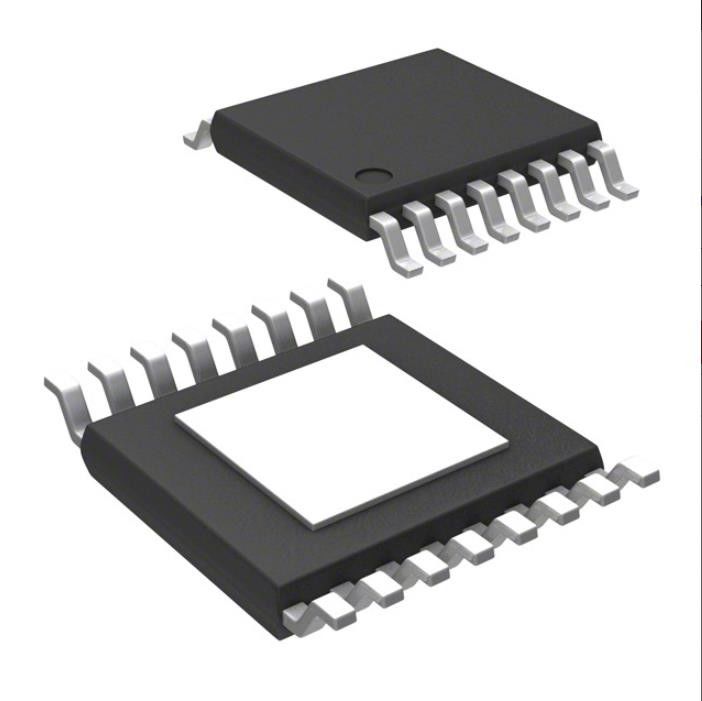

Διακόπτης τροφοδοσίας/Πρόγραμμα οδήγησης 1:1 N-Channel 70A 16-HTSSOP
Προδιαγραφές του TPS1HB08BQPWPRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ισχύος, προγράμματα οδήγησης φορτίου | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος διακόπτη | Γενικού σκοπού |
| Αριθμός Εξόδων | 1 |
| Αναλογία - Είσοδος:Έξοδος | 1:1 |
| Διαμόρφωση εξόδου | Ψηλή πλευρά |
| Τύπος εξόδου | N-Channel |
| Διεπαφή | - |
| Τάση - Φορτίο | - |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 3V ~ 28V |
| Ρεύμα - Έξοδος (Μέγ.) | 70Α |
| Rds On (Τύπος) | 8 mOhm |
| Τύπος εισόδου | - |
| Χαρακτηριστικά | - |
| Προστασία σφαλμάτων | Περιορισμός ρεύματος (Ρυθμιζόμενο), Πάνω από ρεύμα, Πάνω από τη θερμοκρασία, Αντίστροφο ρεύμα, UVLO |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | 16-ΗΤΣΣΟΠ |
| Πακέτο / Θήκη | 16-PowerTSSOP (0,173", 4,40 mm Πλάτος) |
| Βασικός αριθμός προϊόντος | TPS1HB08 |
Χαρακτηριστικά τουTPS1HB08BQPWPRQ1
• AEC-Q100 πιστοποιημένο για εφαρμογές αυτοκινήτων
– Βαθμός θερμοκρασίας 1: –40°C έως 125°C
– Επίπεδο 2 ταξινόμησης ESD συσκευής HBM
– Επίπεδο ταξινόμησης ESD CDM συσκευής C4B
– Αντέχει σε απόρριψη φορτίου 40 V
• Δυνατότητα λειτουργικής ασφάλειας
– Διαθέσιμη τεκμηρίωση για τη βοήθεια του σχεδιασμού του λειτουργικού συστήματος ασφαλείας
• Μονοκάναλος έξυπνος διακόπτης υψηλής πλευράς με 8-mΩ RON (TJ 25°C)
• Βελτιώστε την αξιοπιστία του επιπέδου του συστήματος μέσω του ρυθμιζόμενου περιορισμού ρεύματος
– Τρέχον οριακό σημείο ρύθμισης από 6,4 A έως 70 A
– Έκδοση F: 94 Ένα σταθερό ILIM
• Στιβαρή ενσωματωμένη προστασία εξόδου:
– Ενσωματωμένη θερμική προστασία
– Προστασία από βραχυκύκλωμα στη γείωση και την μπαταρία
– Προστασία από αντίστροφα συμβάντα μπαταρίας, συμπεριλαμβανομένης της αυτόματης ενεργοποίησης του FET με αντίστροφη τάση
– Αυτόματη απενεργοποίηση σε περίπτωση απώλειας μπαταρίας και γείωσης
– Ενσωματωμένος σφιγκτήρας εξόδου για απομαγνητισμό επαγωγικών φορτίων
– Ρυθμιζόμενος χειρισμός σφαλμάτων
• Η έξοδος αναλογικής αίσθησης μπορεί να ρυθμιστεί ώστε να μετράει με ακρίβεια:
– Ρεύμα φόρτωσης
– Θερμοκρασία συσκευής
• Παρέχει ένδειξη σφάλματος μέσω του ακροδέκτη SNS ή του ακροδέκτη FLT
– Ανίχνευση ανοιχτού φορτίου και βραχυκύκλωσης στην μπαταρία
ΕφαρμογέςτουTPS1HB08BQPWPRQ1
• Μονάδα οθόνης αυτοκινήτου
• Προβολέας αυτοκινήτου 65 W
• Ενότητες ADAS
• Μονάδα άνεσης καθίσματος
• Μονάδα ελέγχου μετάδοσης
• Μονάδα ελέγχου HVAC
• Μονάδες ελέγχου αμαξώματος
• Φωτισμός πυρακτώσεως και LED
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTPS1HB08BQPWPRQ1
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | Επηρεάζεται το REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
