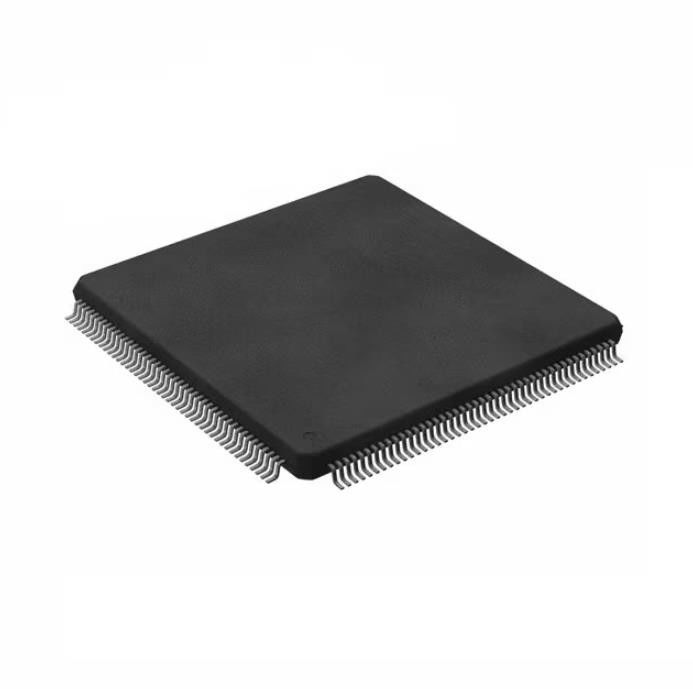

TMS320VC5501PGF300 ολοκληρωμένο κύκλωμα fxd-Pnt Dsp 600 MIPS 176-Lqfp υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TMS320VC5501PGF300 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | TMS320C55x |
|---|---|---|---|
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
| Τύπος: | Σταθερό σημείο | Διεπαφή: | Διεπαφή οικοδεσποτών, Ι ² Γ, McBSP, UART |
| Αμετάβλητη μνήμη: | 300MHz | Mfr Σειρά της Texas Instruments TMS320C55x συσκευασία Θέση προϊόντων δίσκων Ενεργός τύπος Σταθερό ση: | ROM (32kB) |
Περιγραφή προϊόντων
TMS320VC5501PGF300 Dip Ic Sockets Ic Fxd-Pnt Dsp 600 Mips 176-Lqfp
IC FXD-PNT DSP 600 MIPS 176-LQFP
Προδιαγραφές του TMS320VC5501PGF300
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| DSP (Επεξεργαστές Ψηφιακού Σήματος) | |
| Mfr | Texas Instruments |
| Σειρά | TMS320C55x |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος | Σταθερό Σημείο |
| Διεπαφή | Διεπαφή κεντρικού υπολογιστή, I²C, McBSP, UART |
| Ρυθμός ρολογιού | 300 MHz |
| Μη-πτητική μνήμη | ROM (32 kB) |
| On-Chip RAM | 48 kB |
| Τάση - I/O | 3,30V |
| Τάση - Πυρήνας | 1,26V |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TC) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 176-LQFP |
| Πακέτο συσκευής προμηθευτή | 176-LQFP (24x24) |
| Βασικός αριθμός προϊόντος | TMS320 |
Χαρακτηριστικά τουTMS320VC5501PGF300
• Επεξεργαστής ψηφιακού σήματος υψηλής απόδοσης, χαμηλής κατανάλωσης, σταθερού σημείου TMS320C55x (DSP)
− Χρόνος κύκλου εντολών 3,33 ns για ρυθμό ρολογιού 300 MHz
− 16K-Byte Instruction Cache (I-Cache)
− Μία/δύο εντολές που εκτελούνται ανά κύκλο
− Διπλοί πολλαπλασιαστές [Έως 600 εκατομμύρια πολλαπλασιασμός-συσσωρεύονται ανά δευτερόλεπτο (MMACS)]
− Δύο Αριθμητικές/Λογικές Μονάδες (ALUs)
− Ένας δίαυλος προγράμματος, τρία εσωτερικά δεδομένα/διαύλους ανάγνωσης τελεστών και δύο εσωτερικοί δίαυλοι δεδομένων/λειτουργίας και εγγραφής
• Προσωρινή μνήμη εντολών (16K Byte)
• RAM 16K x 16-bit On-Chip που αποτελείται από τέσσερα μπλοκ μνήμης RAM διπλής πρόσβασης 4K × 16-bit (DARAM) (32K Byte)
• 16K × 16-bit One-Wait-State On-Chip ROM (32K Byte)
• Μέγιστος Διευθυνσιοδοτούμενος Χώρος Εξωτερικής Μνήμης 8M × 16-Bit
• Μνήμη εξωτερικής παράλληλης διαύλου 32 bit που υποστηρίζει διεπαφή εξωτερικής μνήμης (EMIF) με δυνατότητες εισόδου/εξόδου γενικής χρήσης (GPIO) και διεπαφή χωρίς κόλλα σε:
− Ασύγχρονη στατική μνήμη RAM (SRAM)
− Ασύγχρονη EPROM
− Σύγχρονη DRAM (SDRAM)
− Σύγχρονη ριπή RAM (SBRAM)
• Δυνατότητα ίχνους εξομοίωσης/εντοπισμού σφαλμάτων που αποθηκεύει τις τελευταίες 16 ασυνέχειες μετρητή προγραμμάτων (PC) και τις τελευταίες 32 τιμές υπολογιστή
• Προγραμματιζόμενος έλεγχος χαμηλής ισχύος έξι λειτουργικών τομέων συσκευών
• Περιφερειακά On-Chip
− Ελεγκτής άμεσης πρόσβασης μνήμης έξι καναλιών (DMA).
− Δύο πολυκαναλικές σειριακές θύρες buffer (McBSP)
− Προγραμματιζόμενη γεννήτρια ρολογιού με αναλογικό κλειδωμένο βρόχο φάσης (APLL).
− Καρφίτσες εισόδου/εξόδου γενικής χρήσης (GPIO) και μια ειδική ακίδα εξόδου (XF)
− 8-bit Parallel Host-Port Interface (HPI)
− Τέσσερα χρονόμετρα
− Δύο χρονόμετρα γενικής χρήσης 64 bit
− Προγραμματιζόμενος χρονοδιακόπτης Watchdog 64-bit
− Μετρητής 64-bit DSP/BIOS
− Διεπαφή Inter-Integrated Circuit (I2C).
− Καθολικός ασύγχρονος δέκτης/πομπός (UART)
• Λογική εξομοίωσης βάσει σάρωσης σε τσιπ
• Λογική σάρωσης ορίων IEEE Std 1149.1† (JTAG).
• Πακέτα:
− 176-Terminal LQFP (Low-Profile Quad Flatpack) (Επίθημα PGF)
− 201-Terminal MicroStar BGA (Ball Grid Array) (Επιθήματα GZZ και ZZZ)
• Τάση τροφοδοσίας 3,3-VI/O
• Τάση τροφοδοσίας πυρήνα 1,26-V
ΕφαρμογέςτουTMS320VC5501PGF300
Ο επεξεργαστής ψηφιακού σήματος σταθερού σημείου TMS320VC5501 (5501) βασίζεται στον πυρήνα επεξεργαστή CPU γενιάς TMS320C55x DSP.Η αρχιτεκτονική C55x DSP επιτυγχάνει υψηλή απόδοση και χαμηλή ισχύ μέσω αυξημένου παραλληλισμού και συνολικής εστίασης στη μείωση της απαγωγής ισχύος.Η CPU υποστηρίζει μια εσωτερική δομή διαύλου που αποτελείται από έναν δίαυλο προγράμματος, τρεις διαύλους ανάγνωσης δεδομένων, δύο διαύλους εγγραφής δεδομένων και πρόσθετους διαύλους αφιερωμένους σε περιφερειακή δραστηριότητα και δραστηριότητα DMA.Αυτοί οι δίαυλοι παρέχουν τη δυνατότητα εκτέλεσης έως και τριών αναγνώσεων δεδομένων και δύο εγγραφών δεδομένων σε έναν μόνο κύκλο.Παράλληλα, ο ελεγκτής DMA μπορεί να εκτελεί μεταφορές δεδομένων ανεξάρτητα από τη δραστηριότητα της CPU.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTMS320VC5501PGF300
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 4 (72 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
