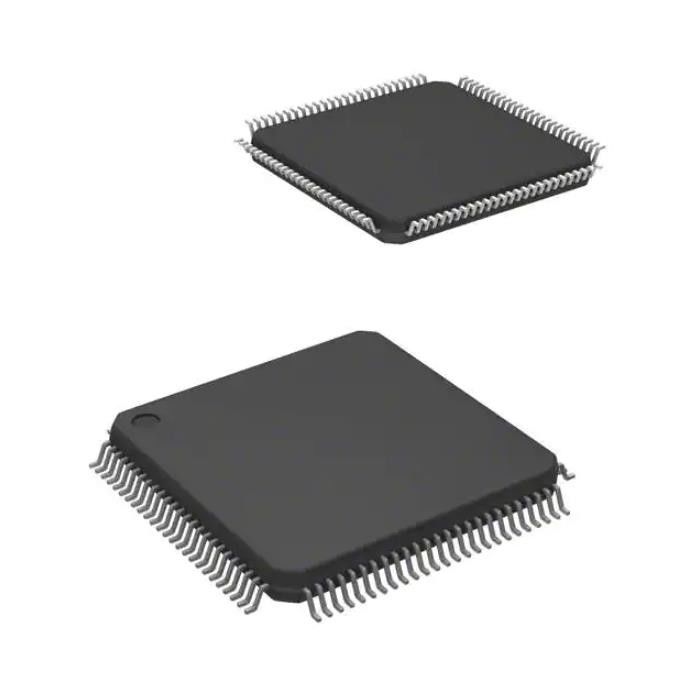

TMS320LF2406APZS δεκαεξάμπιτη 64kb υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης λάμψη 100lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TMS320LF2406APZS |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Ελεγχμένος | Επεξεργαστής πυρήνων: | C2xx DSP |
| Μέγεθος πυρήνων: | δεκαεξάμπιτος | Ταχύτητα: | 40MHz |
| Περιφερειακές μονάδες: | CANbus, SCI, SPI, UART/USART | Συσκευασία Θέση προϊόντων δίσκων Ενεργός digi-βασικός προγραμματίσημος Ελεγχμένος επεξεργαστής πυρήν: | POR, PWM, WDT |
Περιγραφή προϊόντων
TMS320LF2406APZS δεκαεξάμπιτη 64kb υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης λάμψη 100lqfp ολοκληρωμένου κυκλώματος Mcu
Δεκαεξάμπιτη 40MHz 64KB μικροελεγκτών C2xx DSP C2000™ C24x δεκαεξάμπιτη (32K Χ 16) ΛΆΜΨΗ 100-LQFP ολοκληρωμένου κυκλώματος (14x14)
Προδιαγραφές TMS320IF2406APZS
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Texas Instruments |
| Σειρά | C2000™ C24x δεκαεξάμπιτα |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Ελεγχμένος |
| Επεξεργαστής πυρήνων | C2xx DSP |
| Μέγεθος πυρήνων | δεκαεξάμπιτος |
| Ταχύτητα | 40MHz |
| Συνδετικότητα | CANbus, SCI, SPI, UART/USART |
| Περιφερειακές μονάδες | POR, PWM, WDT |
| Αριθμός του I/O | 41 |
| Μέγεθος μνήμης προγράμματος | 64KB (32K Χ 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 5K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 3V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 16x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 100-LQFP |
| Συσκευασία συσκευών προμηθευτών | 100-LQFP (14x14) |
| Αριθμός προϊόντων βάσεων | TMS320 |
Χαρακτηριστικά γνωρίσματα TMS320IF2406APZS
• Υψηλής απόδοσης στατική τεχνολογία CMOS
− το κύκλος ζωών οδηγίας 25 NS (40 MHZ)
Απόδοση − 40-MIPS
− Χαμηλής ισχύος σχέδιο 3,3-β
• Με βάση τον πυρήνα TMS320C2xx DSP ΚΜΕ
− Κώδικας-συμβατό με F243/F241/C242
− Οδηγία καθορισμένη και ενότητα συμβατή με F240
• Λάμψη (ΕΑΝ) και επιλογές συσκευών ROM (LC)
− LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
; Μνήμη -τσιπ
− Μέχρι τις λέξεις Χ 32K 16 μπιτ της λάμψης EEPROM (4 τομείς) ή ROM
− Προγραμματίσημο χαρακτηριστικό γνώρισμα «κώδικας-ασφάλειας» για το -τσιπ Flash/ROM
− Μέχρι τις λέξεις Χ 2.5K 16 μπιτ του RAM στοιχείων/προγράμματος
λέξεις − 544 του RAM διπλός-πρόσβασης
− Μέχρι τις λέξεις 2K του RAM ενιαίος-πρόσβασης
• ROM μποτών (συσκευές LF240xA)
Bootloader − SCI/SPI
• Μέχρι δύο ενότητες γεγονός-διευθυντών (EV) (EVA και EVB), κάθε μια περιλαμβάνουν:
− Δύο δεκαεξάμπιτα γενικής χρήσης χρονόμετρα
− Οκτώ δεκαεξάμπιτα κανάλια διαμόρφωσης πλάτους παλμώσεων (PWM) που επιτρέπουν:
− Τριφασικός έλεγχος αναστροφέων
− Κέντρο ή άκρη-ευθυγράμμιση των καναλιών PWM
− Κλείσιμο καναλιών έκτακτης ανάγκης PWM με την εξωτερική καρφίτσα PDPINTx
− Προγραμματίσημο Deadband (Deadtime) αποτρέπει βλαστός-μέσω των ελαττωμάτων
− Τρία συλλάβετε τις μονάδες για την χρόνος-σφράγιση των εξωτερικών γεγονότων
− Χαρακτηριστής εισαγωγής για τις επίλεκτες καρφίτσες
Στοιχεία κυκλώματος διεπαφών κωδικοποιητών θέσης -τσιπ −
− Συγχρονισμένη μετατροπή α--δ
− Σχεδιασμένος για την επαγωγή εναλλασσόμενου ρεύματος, BLDC, μεταστρεφόμενη απροθυμία, και Stepper έλεγχος μηχανών
− Εφαρμόσιμος για τον πολλαπλάσιο έλεγχο μηχανών ή/και μετατροπέων
Εφαρμογές TMS320IF2406APZS
• Επιλογές συσκευασίας
− 144-ΚΑΡΦΊΤΣΑ LQFP PGE (LF2407A)
− 100-καρφίτσα LQFP PZ (2406A, LC2404A)
− 64-ΚΑΡΦΊΤΣΑ TQFP PAG (LF2403A, LC2403A, LC2402A)
− PG 64-καρφιτσών QFP (2402A)
• Εκτεταμένες επιλογές θερμοκρασίας (Α και S)
− Α: − 40°C σε 85°C
− S: − 40°C σε 125°C
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TMS320IF2406APZS
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
