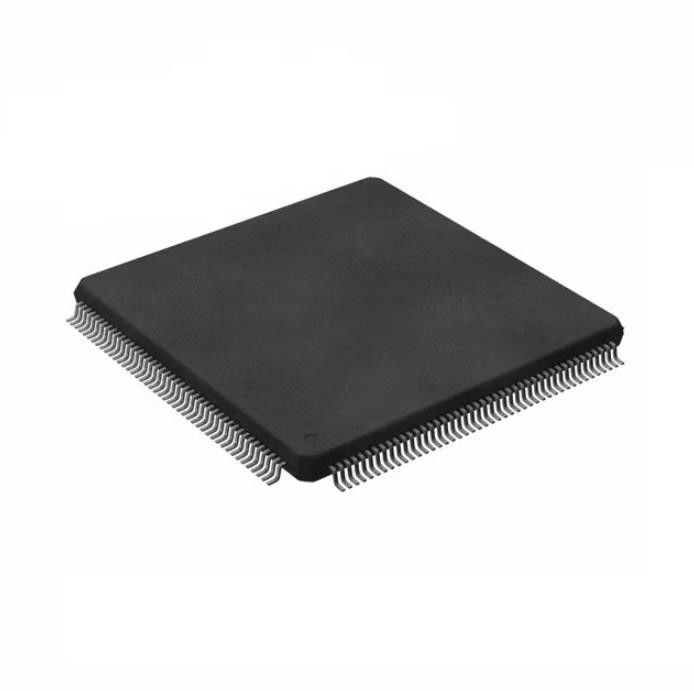

TMS320F2812PGFA τριανταδυάμπιτη 256kb υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης λάμψη 176lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TMS320F2812PGFA |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος RAM: | 18K Χ 16 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 1.81V ~ 2V |
|---|---|---|---|
| Μετατροπείς στοιχείων: | A/D 16x12b | Τύπος ταλαντωτών: | Εσωτερικός |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση: | 176-LQFP | Συσκευασία συσκευών προμηθευτών: | 176-LQFP (24x24) |
Περιγραφή προϊόντων
TMS320F2812PGFA τριανταδυάμπιτη 256kb υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης λάμψη 176lqfp ολοκληρωμένου κυκλώματος Mcu
C28x αυτοκίνητος, AEC-Q100, τριανταδυάμπιτη ΛΆΜΨΗ 176-LQFP ενιαίος-πυρήνων 150MHz 256KB ολοκληρωμένου κυκλώματος μικροελεγκτών σταθερών σημείων C2000™ C28x (128K Χ 16) (24x24)
Προδιαγραφές TMS320F2812PGFA
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100, σταθερό σημείο C2000™ C28x |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | C28x |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 150MHz |
| Συνδετικότητα | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Περιφερειακές μονάδες | DMA, POR, PWM, WDT |
| Αριθμός του I/O | 56 |
| Μέγεθος μνήμης προγράμματος | 256KB (128K Χ 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 18K Χ 16 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.81V ~ 2V |
| Μετατροπείς στοιχείων | A/D 16x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 176-LQFP |
| Συσκευασία συσκευών προμηθευτών | 176-LQFP (24x24) |
| Αριθμός προϊόντων βάσεων | TMS320 |
Χαρακτηριστικά γνωρίσματα TMS320F2812PGFA
• Υψηλής απόδοσης στατική τεχνολογία CMOS
– 150 MHZ (το κύκλος ζωών 6,67-NS)
– Χαμηλής ισχύος (πυρήνας 1,8-β σε 135 MHZ,
1,9-β πυρήνας στο I/O) σχέδιο 150 MHZ, 3,3-β
• Υποστήριξη ανίχνευσης ορίου JTAG (1)
• Υψηλής απόδοσης τριανταδυάμπιτη ΚΜΕ (TMS320C28x™)
– 16 X 16 και 32 X 32 διαδικασίες της MAC
– 16 X 16 διπλή MAC
– Αρχιτεκτονική λεωφορείων του Χάρβαρντ
– Ατομικές διαδικασίες
– Γρήγορα διακόψτε την απάντηση και την επεξεργασία
– Ενοποιημένο πρότυπο προγραμματισμού μνήμης
– γραμμικές πρόγραμμα 4M/προσιτότητα διευθύνσεων στοιχείων
– Κώδικας-αποδοτικός (σε C/C++ και τη συνέλευση)
– Κωδικός πηγής επεξεργαστών TMS320F24x/IF240x
Συμβατός
• Μνήμη -τσιπ
– Συσκευές λάμψης: Μέχρι 128K Χ λάμψη 16
(Τέσσερις 16 και έξι 16K Χ 16 τομείς του 8K Χ)
– Συσκευές ROM: Μέχρι 128K Χ ROM 16
– ROM 1K Χ 16 OTP
– L0 και L1: 2 φραγμοί 4K Χ 16 κάθε ενιαία;
RAM πρόσβασης (SARAM)
– H0: 1 φραγμός 8K Χ 16 SARAM
– M0 και M1: 2 φραγμοί 1K Χ 16 κάθε
SARAM
• ROM μποτών (4K Χ 16)
– Με τους τρόπους μποτών λογισμικού
– Τυποποιημένοι πίνακες Math
• Εξωτερική διεπαφή (2812)
– Πάνω από συνολική μνήμη 1M X 16
– Προγραμματίσημος περιμένετε τα κράτη
– Προγραμματίσημος ανάγνωσης-γραφής συγχρονισμός στροβοσκόπιων
– Το μεμονωμένο τσιπ τρία επιλέγει
• Endianness: Λίγο Endian
Εφαρμογές TMS320F2812PGFA
• Μέχρι 56 γενικής χρήσης I/O καρφίτσες (GPIO)
• Προηγμένα χαρακτηριστικά γνωρίσματα άμιλλας
– Λειτουργίες ανάλυσης και σημείου παύσης
– Πραγματικός - ο χρόνος διορθώνει μέσω του υλικού
• Τα εργαλεία ανάπτυξης περιλαμβάνουν
– Μεταγλωττιστής/assembler/συνδετικός εκδότης Ansi C/C++
– Συνθέτης Studio™ IDE κώδικα
– DSP/BIOS™
– Ελεγκτές ανίχνευσης JTAG (1)
• Χαμηλής ισχύος τρόποι και αποταμίευση δύναμης
– ΜΗ ΑΠΑΣΧΟΛΗΣΗΣ, ΕΦΕΔΡΙΚΟΣ, τρόποι ΣΤΑΣΗΣ που υποστηρίζονται
– Θέστε εκτός λειτουργίας τα μεμονωμένων περιφερειακών ρολόγια
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TMS320F2812PGFA
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
