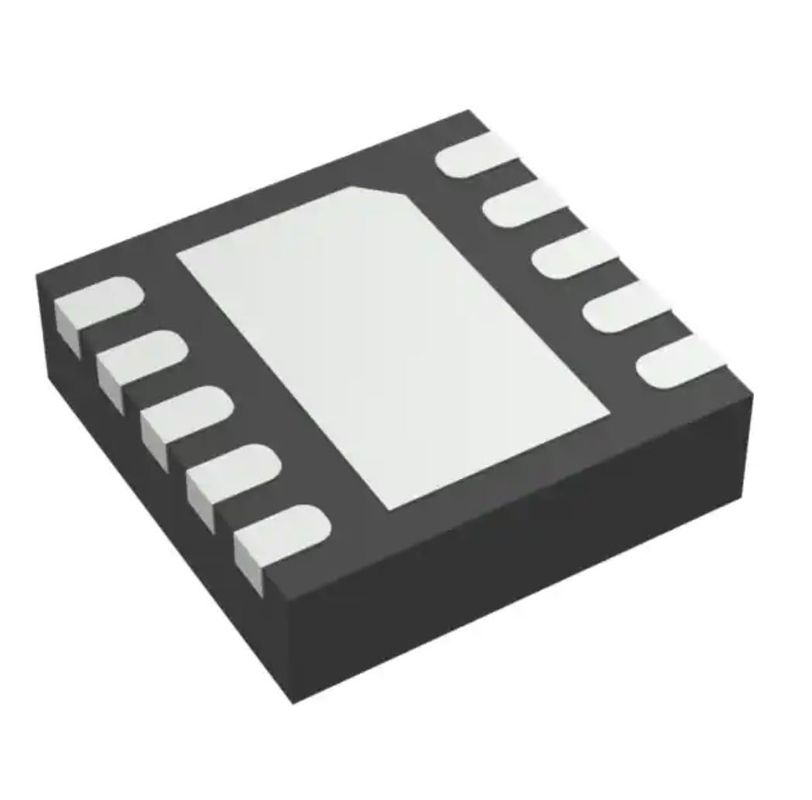

TPS62402QDRCRQ1 κανονισμός Buck Prog/3.3v Dl 10vson ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS62402QDRCRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - παραγωγή: | 400mA, 600mA | Συχνότητα - μετατροπή: | 2.3MHz |
|---|---|---|---|
| Σύγχρονος διορθωτής: | Ναι | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | 10-VFDFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών: | 10-VSON (3x3) | Αριθμός προϊόντων βάσεων: | TPS62402 |
Περιγραφή προϊόντων
TPS62402QDRCRQ1 κανονισμός Buck Prog/3.3v Dl 10vson ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης
Ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής Buck θετικό προγραμματίσημο (σταθερό) 1.2V, παραγωγή 2 400mA, εκτεθειμένο 10-VFDFN μαξιλάρι 1.8V (3.3V) 600mA
Προδιαγραφές TPS62402QDRCRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Προγραμματίσημος (σταθερός) |
| Αριθμός αποτελεσμάτων | 2 |
| Τάση - που εισάγεται (λ.) | 2.5V |
| Τάση - που εισάγεται (Max) | 6V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.2V, 1.8V (3.3V) |
| Τάση - παραγωγή (Max) | - |
| Τρέχων - παραγωγή | 400mA, 600mA |
| Συχνότητα - μετατροπή | 2.3MHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-VFDFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 10-VSON (3x3) |
| Αριθμός προϊόντων βάσεων | TPS62402 |
Χαρακτηριστικά γνωρίσματα TPS62402QDRCRQ1
• Κατάλληλος για τα automotiveapplications
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: – 40°C στη λειτουργούσα σειρά θερμοκρασίας συνδέσεων 125°C
– Επίπεδο H2 ταξινόμησης συσκευών HBM ESD
– Επίπεδο C4B ταξινόμησης συσκευών CDM ESD
• Υψηλός αποδοτικότητα-επάνω σε 95%
• Σειρά VIN από 2,5 Β σε 6 Β
• καθορίζω-Frequencyoperation 2,25-MHZ
• Ρεύμα παραγωγής 400 μΑ και 600 μΑ
• Διευθετήσιμη τάση παραγωγής από 0,6 Β σε VIN
• Καρφιτσών επιλέξιμο παραγωγής τάσης ξελέπιασμα τάσης υποστηρίξεων απλό δυναμικό
• Τμηματική διεπαφή ένας-καρφιτσών EasyScale™ προαιρετική
• Δύναμη-εκτός από τον τρόπο στα ρεύματα lightload
• Λειτουργία έξω--φάσης 180°
• Ακρίβεια παραγωγή-τάσης στον τρόπο ±1% PWM
• Χαρακτηριστικά 32 μA quiescentcurrent και για τους δύο μετατροπείς
• 100% κύκλος καθήκοντος για τη χαμηλότερη εγκατάλειψη
Εφαρμογές TPS62402QDRCRQ1
• Infotainment και συστάδα
• ADAS
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS62402QDRCRQ1
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
