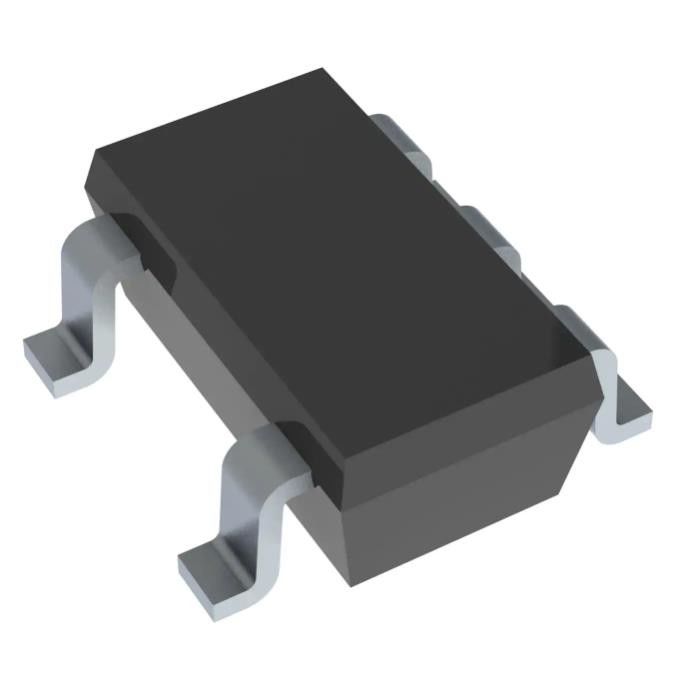

TPS60402QDBVRQ1 Υποδοχές Ic Ic Reg Pump Inv 60ma Sot23
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS60402QDBVRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - παραγωγή: | 60MA | Συχνότητα - μετατροπή: | 50kHz |
|---|---|---|---|
| Σύγχρονος διορθωτής: | Αριθ. | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | SC-74A, ΜΈΘΥΣΟΣ-753 |
| Συσκευασία συσκευών προμηθευτών: | Μέθυσος-23-5 | Αριθμός προϊόντων βάσεων: | TPS60402 |
Περιγραφή προϊόντων
TPS60402QDBVRQ1 Υποδοχές Ic Ic Reg Pump Inv 60ma Sot23
Ρυθμιστής διακόπτη αντλίας φόρτισης IC θετικό ή αρνητικό Σταθερό -Vin, 2Vin, Vin/2 1 Έξοδος 60mA SC-74A, SOT-753
Προδιαγραφές του TPS60402QDBVRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Αναλογική |
| Διαμόρφωση εξόδου | Θετικό ή Αρνητικό |
| Τοπολογία | Αντλία φόρτισης |
| Τύπος εξόδου | Σταθερός |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 1,8V |
| Τάση - Είσοδος (Μέγ.) | 5,25 V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | -Vin, 2Vin, Vin/2 |
| Τάση - Έξοδος (Μέγ.) | - |
| Ρεύμα - Έξοδος | 60 mA |
| Συχνότητα - Εναλλαγή | 50 kHz |
| Σύγχρονος ανορθωτής | Οχι |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | SC-74A, SOT-753 |
| Πακέτο συσκευής προμηθευτή | ΣΩΤ-23-5 |
| Βασικός αριθμός προϊόντος | TPS60402 |
Χαρακτηριστικά τουTPS60402QDBVRQ1
• Κατάλληλος γιαΕφαρμογές Αυτοκινήτου
• Οδηγίες δοκιμής AEC-Q100Με το ακόλουθοΑποτελέσματα:
– Θερμοκρασία συσκευήςΒαθμός 1: -40°C έως+125°C Λειτουργία περιβάλλοντοςΘερμοκρασίαΕύρος
– Συσκευή HBM ESDΕπίπεδο ταξινόμησης 2
– Συσκευή CDM ESDΤαξινόμηση Επίπεδο Γ6
• Αναστρέφει την τροφοδοσία εισόδουΤάση
• Έξοδος έως 60 mAΡεύμα
• Μόνο τρία μικρά 1-μFΚεραμικοί πυκνωτέςΑπαιτείται
• Εύρος τάσης εισόδου από1,8 V έως 5,25 V
• PowerSave-Mode γιαΒελτιωμένη απόδοση στο χαμηλόΡεύματα εξόδου (TPS60400-Q1)
• Ρεύμα ηρεμίας συσκευήςΤυπικό: 100 µA
• Integrated ActiveSchottky-Diode for Start-Μέχρι μέσαΦορτώνω
• Μικρό SOT23 5 ακίδωνΠακέτο
• Ενότητα αξιολόγησηςΔιαθέσιμο: TPS60400EVM-178
ΕφαρμογέςτουTPS60402QDBVRQ1
• Infotainment αυτοκινήτου
• Συγκρότημα αυτοκινήτου
• Οθόνες LCD
• Αρνητικές τάσεις τροφοδοσίας
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTPS60400DBVR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
