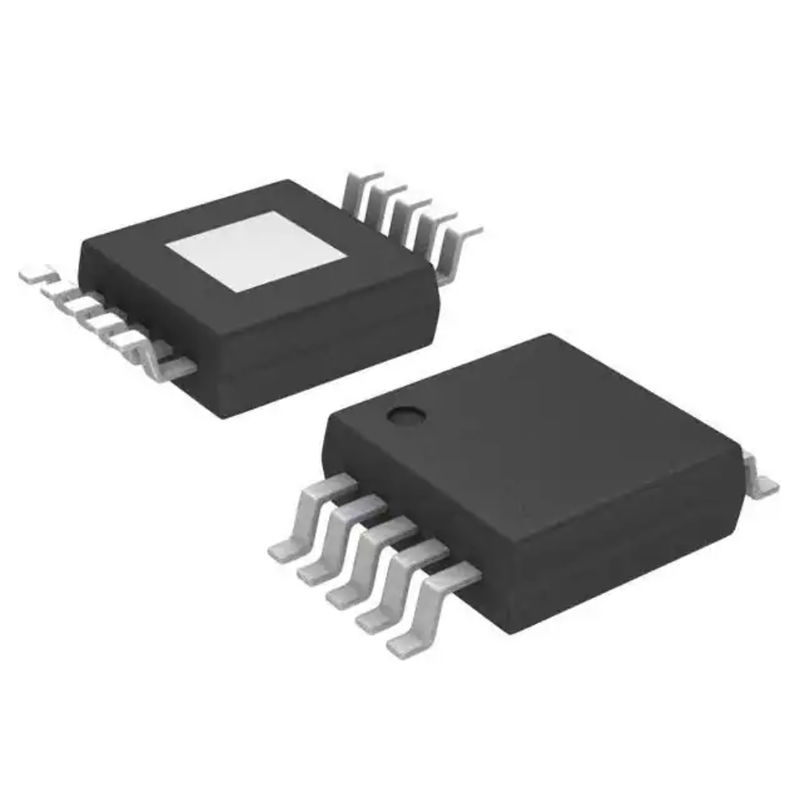

TPS57140QDGQRQ1 κανονισμός Buck Adj 1.5a 10msop ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS57140QDGQRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - παραγωγή: | 1.5A | Συχνότητα - μετατροπή: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| Σύγχρονος διορθωτής: | Αριθ. | Λειτουργούσα θερμοκρασία: | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | 10-PowerTFSOP, 10-MSOP (πλάτος 0,118», 3.00mm) |
| Συσκευασία συσκευών προμηθευτών: | 10-HVSSOP | Αριθμός προϊόντων βάσεων: | TPS57140 |
Περιγραφή προϊόντων
TPS57140QDGQRQ1 κανονισμός Buck Adj 1.5a 10msop ολοκληρωμένου κυκλώματος υποδοχών ολοκληρωμένου κυκλώματος εμβύθισης
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.8V 1 παραγωγή 1.5A 10-PowerTFSOP, 10-MSOP ρυθμιστών μετατροπής Buck (πλάτος 0,118», 3.00mm)
Προδιαγραφές TPS57140QDGQRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100, SWIFT™, eco-Mode™ |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 3.5V |
| Τάση - που εισάγεται (Max) | 42V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V |
| Τάση - παραγωγή (Max) | 39V |
| Τρέχων - παραγωγή | 1.5A |
| Συχνότητα - μετατροπή | 100kHz ~ 2.5MHz |
| Σύγχρονος διορθωτής | Αριθ. |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-PowerTFSOP, 10-MSOP (πλάτος 0,118», 3.00mm) |
| Συσκευασία συσκευών προμηθευτών | 10-HVSSOP |
| Αριθμός προϊόντων βάσεων | TPS57140 |
Χαρακτηριστικά γνωρίσματα TPS57140QDGQRQ1
• Κατάλληλος για AutomotiveApplications
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: – 40°C σε +125°C
– Επίπεδο 2 ταξινόμησης συσκευών HBM ESD
– Επίπεδο C4B ταξινόμησης συσκευών CDM ESD
• 3,5-β στη σειρά τάσης εισαγωγής 42-β
• MOSFET υψηλός-πλευράς 200 mΩ
• Υψηλή αποδοτικότητα σε LightLoads με το σχέδιο ελέγχου PulseSkipping Eco-eco-mode™
• 116 μA που ενεργοποιούν το ήρεμο ρεύμα
• 1.5 ρεύμα κλεισίματος μA
• 100-kHz στη συχνότητα μετατροπής 2,5-MHZ
• Συγχρονίζει σε ExternalClock
• Διευθετήσιμες αργές έναρξη και αλληλοuχία
• Παραγωγή δύναμη-αγαθού Undervoltage και Overvoltage
• Διευθετήσιμες τάση και υστέρηση ανταπεργίας Undervoltage
• 0,8-β εσωτερική αναφορά τάσης
• Υποστηριγμένος από SwitcherPro ™ το εργαλείο λογισμικού (το www.ti.com/tool/switcherpro)
Εφαρμογές TPS57140QDGQRQ1
• 12-β και εμπορικά χαμηλής ισχύος συστήματα 24-β Industrialand
• Αυτοκίνητο Infotainment, επικεφαλής μονάδα, ναυσιπλοΐα επίδειξης, ήχος και συστάδες
• Εφαρμογές αυτοκίνητου σώματος, HVAC, ασύρματη χρέωση
• Προηγμένο σύστημα οδηγός-βοήθειας (ADAS), οπισθοσκόπος ενότητα καμερών, ραντάρ τυφλών σημείων
• Βιομηχανικά ΣΥΝΕΧΗ ηλεκτρικά συστήματα
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS57140QDGQRQ1
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
