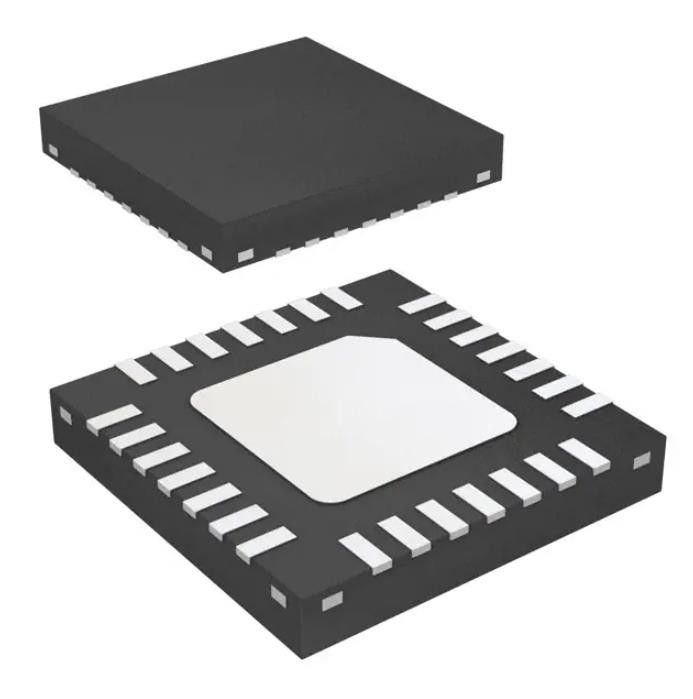

LM5045SQX/NOPB ολοκληρωμένο κύκλωμα σε μη απευθείας σύνδεση Sw πλήρης-Brdg 28wqfn ηλεκτρονόμων γενικού σκοπού
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5045SQX/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | απομόνωση παραγωγής: | Απομονωμένος |
|---|---|---|---|
| Εσωτερικός διακόπτης: | Αριθ. | Τοπολογία: | Full-Bridge |
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 14V ~ 100V | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) |
| Συσκευασία/περίπτωση: | 28-WFQFN εκτεθειμένο μαξιλάρι | Συσκευασία συσκευών προμηθευτών: | 28-WQFN (5x5) |
Περιγραφή προϊόντων
LM5045SQX/NOPB ολοκληρωμένο κύκλωμα σε μη απευθείας σύνδεση Sw πλήρης-Brdg 28wqfn ηλεκτρονόμων γενικού σκοπού
Σε μη απευθείας σύνδεση τοπολογία πλήρης-γεφυρών μετατροπέων μέχρι 2MHz 28-WQFN (5x5)
Προδιαγραφές LM5045SQX/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| ΣΥΝΕΧΕΊΣ μετατροπείς εναλλασσόμενου ρεύματος, σε μη απευθείας σύνδεση διακόπτες | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Απομόνωση παραγωγής | Απομονωμένος |
| Εσωτερικός διακόπτης | Αριθ. |
| Τάση - διακοπή | - |
| Τοπολογία | Πλήρης-γέφυρα |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 14V ~ 100V |
| Κύκλος καθήκοντος | - |
| Συχνότητα - μετατροπή | Μέχρι 2MHz |
| Προστασία ελαττωμάτων | Ρεύμα που περιορίζει, πέρα από τη θερμοκρασία, πέρα από την τάση |
| Χαρακτηριστικά γνωρίσματα ελέγχου | Έλεγχος συχνότητας, μαλακή έναρξη, συγχρονισμός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TJ) |
| Συσκευασία/περίπτωση | 28-WFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 28-WQFN (5x5) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Αριθμός προϊόντων βάσεων | LM5045 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ LM5045SQX/NOPB
• Υψηλότερος ελεγκτής ολοκλήρωσης για το μικρό τύπο, μετατροπείς δύναμης υψηλής πυκνότητας
• Υψηλής τάσεως ρυθμιστής ξεκινήματος
• Το ευφυές ξεκίνημα διορθωτών συγχρονισμού επιτρέπει γραμμικό Turnon στα φορτία Prebiased
• Σύγχρονοι διορθωτές που τίθενται εκτός λειτουργίας στον τρόπο UVLO και τον τρόπο λόξιγκα
• Δύο ανεξάρτητες, προγραμματίσημες σύγχρονες νεκρός-χρονικές ρυθμίσεις διορθωτών
• Τέσσερις υψηλής τάσης οδηγοί 2-γεφυρών πυλών
• Wide-Bandwidth Optocoupler διεπαφή
• Διαμορφώσιμος για είτε τον τρέχοντα έλεγχο τρόπου είτε τρόπου τάσης
• Με διπλό σύστημα λειτουργίας Overcurrent προστασία
• Προγραμματισμένος αντιστάτης ταλαντωτής 2-MHZ
• Προγραμματίσημη γραμμή UVLO και OVP
Εφαρμογές LM5045SQX/NOPB
• Ε-ποδήλατο
• Στρατιωτικός: Ραντάρ και ηλεκτρονική εχθροπραξία
• Δύναμη: Ρεύμα-ΣΥΝΕΧΗΣ ενότητα τηλεπικοινωνιών: Ανάλογο
• Ανταλλαγή ιδιωτικών κλάδων (PBX)
• Αναστροφείς ηλιακής ενέργειας
• Διανυσματικές γεννήτριες σημάτων
• Φούρνοι μικροκυμάτων
• Σημείο για να δείξει Backhaul μικροκυμάτων
• Δύναμη: Τηλεπικοινωνίες/ανεφοδιασμός κεντρικών υπολογιστών AC/DC: Διπλός ελεγκτής: Ανάλογο
• Ηλιακοί μικροϋπολογιστής-αναστροφείς
• ΤΕΤΡΑ σταθμοί βάσης
• Πλυντήριο: Χαμηλό σημείο
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM5045SQX/NOPB
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
