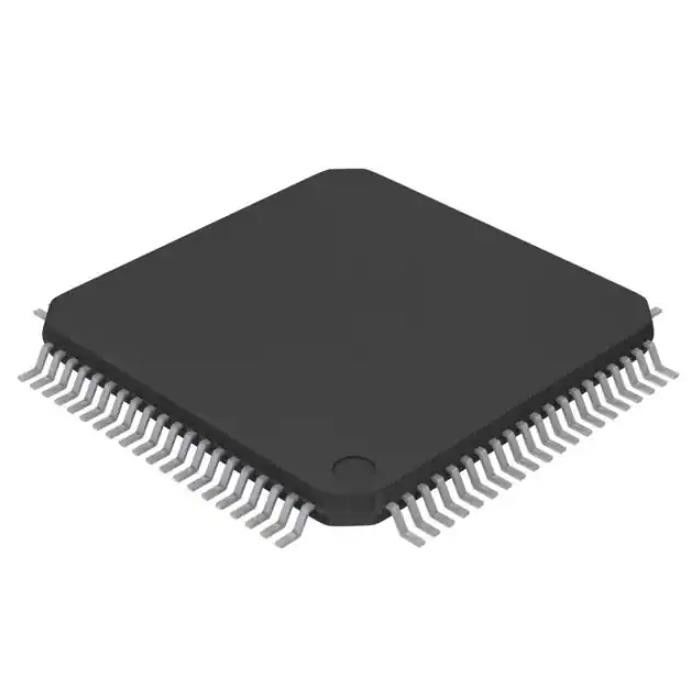

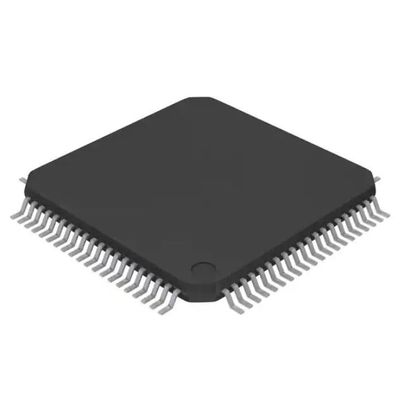

82V2042EPFG Ρελέ Σκοπού Διεπαφή Ic Telecom 80tqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | 82V2042EPFG |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Λειτουργία: | Μονάδα διεπαφών γραμμών (LIU) | Διεπαφή: | LIU |
| Τάση - ανεφοδιασμός: | 3.13V ~ 3.47V | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | 80-LQFP |
Περιγραφή προϊόντων
Προδιαγραφές του82V2042EPFG
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διεπαφή | |
| Τηλεπικοινωνίες | |
| Mfr | Renesas Electronics America Inc |
| Σειρά | - |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Μονάδα διεπαφής γραμμής (LIU) |
| Διεπαφή | LIU |
| Τάση - Τροφοδοσία | 3,13V ~ 3,47V |
| Τρέχον - Προμήθεια | - |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 80-LQFP |
| Πακέτο συσκευής προμηθευτή | 80-TQFP (14x14) |
| Βασικός αριθμός προϊόντος | 82V2042 |
Χαρακτηριστικά του82V2042EPFG
• Διεπαφές γραμμής μικρών αποστάσεων διπλού καναλιού T1/E1/J1
• Υποστηρίζει HPS (Hitless Protection Switching) για προστασία 1+1 χωρίς εξωτερικά ρελέ
• Προγραμματιζόμενη δυνατότητα μεταγωγής T1/E1/J1 που επιτρέπει έναν λογαριασμό υλικού για οποιαδήποτε κατάσταση γραμμής
• Μονό τροφοδοτικό 3,3 V με ανοχή 5 V σε ψηφιακές διεπαφές
• Πληροί ή υπερβαίνει τις προδιαγραφές στο
- ANSI T1.102, T1.403 και T1.408
- ITU I.431, G.703, G.736, G.775 και G.823
- ETSI 300-166, 300-233 και TBR12/13
- AT&T Pub 62411
• Προγραμματιζόμενο λογισμικό ή δυνατότητα επιλογής υλικού σε:
- Πρότυπα σχήματος κυμάτων
- Αντίσταση τερματισμού γραμμής (T1:100 Ω, J1:110 Ω, E1: 75 Ω/120 Ω)
- Ρύθμιση αυθαίρετου σχήματος παλμού
- Θέση JA (Jitter Attenuator) (διαδρομή λήψης ή διαδρομή μετάδοσης)
- Διεπαφές συστήματος μονής ράγας/διπλού σιδηροδρόμου
- Κωδικοποίηση/αποκωδικοποίηση γραμμής B8ZS/HDB3/AMI
- Ενεργό άκρο του ρολογιού μετάδοσης (TCLK) και του ρολογιού λήψης (RCLK)
- Ενεργό επίπεδο μετάδοσης δεδομένων (TDATA) και δεδομένων λήψης (RDATA)
- Απενεργοποίηση δέκτη ή πομπού
- Ρύθμιση υψηλής σύνθετης αντίστασης για οδηγούς γραμμής
- Δημιουργία και ανίχνευση PRBS (Pseudo Random Bit Sequence) με 215-1 πολυώνυμα PRBS για E1
- Δημιουργία και ανίχνευση QRSS (Quasi Random Sequence Signals) με 220-1 πολυώνυμα QRSS για T1/J1
- 16-bit BPV (Διπολική παραβίαση παλμών) / Υπερβολικό μηδέν/ Μετρητής σφαλμάτων PRBS ή QRSS
- Αναλογικό loopback, Digital loopback, Remote loopback και Inband loopback
• Προσαρμοστική ευαισθησία λήψης έως -20 dB (μόνο λειτουργία κεντρικού υπολογιστή)
• Μη παρεμβατική παρακολούθηση σύμφωνα με τις προδιαγραφές ITU G.772
• Προστασία από βραχυκύκλωμα και εσωτερική δίοδος προστασίας για οδηγούς γραμμής
• Ανίχνευση LOS (Loss Of Signal) με προγραμματιζόμενα επίπεδα LOS (μόνο Host Mode)
• Ανίχνευση AIS (Alarm Indication Signal).
• Διεπαφή JTAG
• Υποστηρίζει διεπαφή σειριακού ελέγχου, διεπαφές Motorola και Intel Non-Multiplexed και λειτουργία ελέγχου υλικού
• Καρφίτσα συμβατή με 82V2082 T1/E1/J1 Long Haul/Short Haul LIU και 82V2052E E1 Short Haul LIU
• Διατίθεται σε διαθέσιμες επιλογές πακέτου TQFPGGreen 80 ακίδων
Το IDT82V2042E μπορεί να διαμορφωθεί ως μονάδα διεπαφής γραμμής διπλού καναλιού T1, E1 ή J1.Το IDT82V2042E εκτελεί ανάκτηση ρολογιού/δεδομένων, αποκωδικοποίηση γραμμής AMI/ B8ZS/HDB3 και εντοπίζει και αναφέρει τις συνθήκες LOS.Ένας ενσωματωμένος Adaptive Equalizer είναι διαθέσιμος για να αυξήσει την ευαισθησία λήψης και να ενεργοποιήσει τον προγραμματισμό των επιπέδων LOS.Στη διαδρομή μετάδοσης, υπάρχει ένας κωδικοποιητής AMI/ B8ZS/HDB3 και Waveform Shaper.Υπάρχει ένα Jitter Attenuator, το οποίο μπορεί να τοποθετηθεί είτε στη διαδρομή λήψης είτε στη διαδρομή μετάδοσης.Το Jitter Attenuator μπορεί επίσης να απενεργοποιηθεί.Το IDT82V2042E υποστηρίζει διεπαφές συστήματος Single Rail και Dual Rail.Για να διευκολυνθεί η συντήρηση του δικτύου, ένα κύκλωμα δημιουργίας/ανίχνευσης PRBS/QRSS είναι ενσωματωμένο στο τσιπ και μπορούν να ρυθμιστούν διαφορετικοί τύποι βρόγχων ανάλογα με τις εφαρμογές.Τέσσερα διαφορετικά είδη σύνθετης αντίστασης τερματισμού γραμμής, 75 Ω, 100 Ω, 110 Ω και 120 Ω είναι επιλέξιμα ανά κανάλι.Το τσιπ παρέχει επίσης προστασία από βραχυκύκλωμα προγράμματος οδήγησης και εσωτερική δίοδο προστασίας και υποστηρίζει σάρωση ορίων JTAG.Το τσιπ μπορεί να ελεγχθεί είτε από λογισμικό είτε από υλικό.Το IDT82V2042E μπορεί να χρησιμοποιηθεί σε LAN, WAN, δρομολογητές, ασύρματους σταθμούς βάσης, IAD, IMA, IMAP, πύλες, συσκευές πρόσβασης αναμετάδοσης πλαισίου, εξοπλισμό CSU/DSU κ.λπ.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις του82V2042EPFG
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
