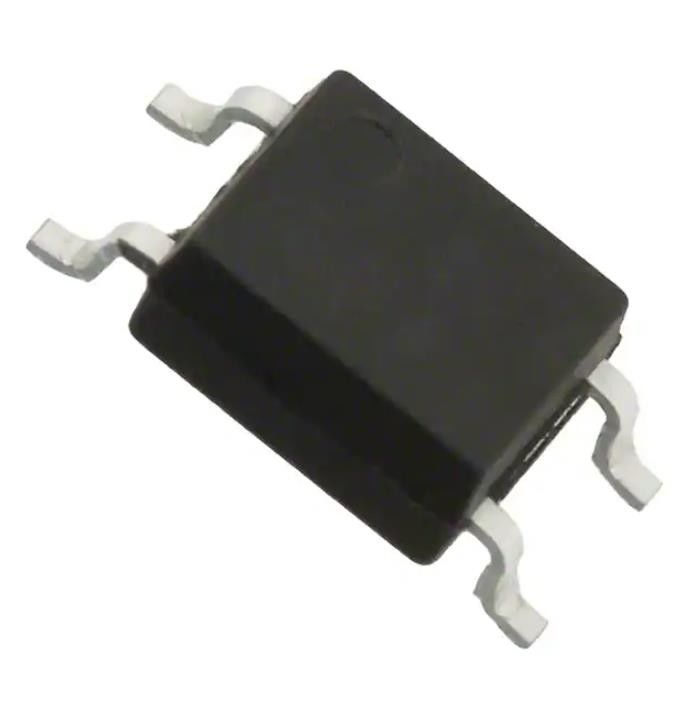

HCPL-181-00AE Optoiso Switching Regulator IC 3,75KV TRANS 4MINIFLAT
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Hcpl-181-00AE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Αριθμός καναλιών: | 1 |
|---|---|---|---|
| Τάση - απομόνωση: | 3750Vrms | Αναλογία τρέχουσας μεταφοράς (λ.): | 80% @ 5mA |
| Αναλογία τρέχουσας μεταφοράς (Max): | 160% @ 5mA | Τύπος παραγωγής: | Κρυσταλλολυχνία |
| Χρόνος ανόδου/πτώση (τύπος): | 4µs, 3µs | Τύπος εισαγωγής: | Συνεχές ρεύμα |
| Υψηλό φως: | HCPL-181-00AE Optoiso,3,75KV TRANS 4MINIFLAT |
||
Περιγραφή προϊόντων
Προδιαγραφές τουHCPL-181-00AE
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Απομονωτές |
| Optoisolators | |
| Τρανζίστορ, Φωτοβολταϊκοί Οπτικομονωτές Εξόδου | |
| Mfr | Broadcom Limited |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Αριθμός καναλιών | 1 |
| Τάση - Απομόνωση | 3750 Vrms |
| Αναλογία τρέχουσας μεταφοράς (ελάχ.) | 80% @ 5mA |
| Αναλογία τρέχουσας μεταφοράς (μέγ.) | 160% @ 5mA |
| Χρόνος ενεργοποίησης / απενεργοποίησης (Τύπος) | - |
| Ώρα ανόδου / πτώσης (Τύπος) | 4μs, 3μs |
| Τύπος εισόδου | DC |
| Τύπος εξόδου | Τρανζίστορ |
| Τάση - Έξοδος (Μέγ.) | 80V |
| Ρεύμα - Έξοδος / Κανάλι | 50 mA |
| Τάση - Εμπρός (Vf) (Τύπος) | 1,2V |
| Ρεύμα - DC Forward (Εάν) (Μέγ.) | 50 mA |
| Κορεσμός Vce (Μέγ.) | 200 mV |
| Θερμοκρασία λειτουργίας | -55°C ~ 100°C |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 4-SMD, Gull Wing |
| Πακέτο συσκευής προμηθευτή | 4-Mini-Flat |
| Βασικός αριθμός προϊόντος | HCPL-181 |
Χαρακτηριστικά τουHCPL-181-00AE
• Αναλογία τρέχουσας μεταφοράς (CTR: ελάχιστο 50% σε IF = 5 mA, VCE = 5V)
• Υψηλή τάση απομόνωσης εισόδου-εξόδου (Viso = 3750 Vrms)
• Υψηλή τάση συλλέκτη-εκπομπού (VCEO = 80V)
• Χρόνος απόκρισης (tr: τυπικό, 4 μs σε VCE = 2V, IC = 2 mA, RL = 100• )
• Μίνι επίπεδη συσκευασία (προφίλ 2,0 mm) σε ταινία και καρούλι πακέτο
• Εγκρίθηκε από το UL
• Εγκεκριμένο CSA
• Εγκεκριμένο κατά IEC 60747-5-5
• Διαθέσιμες επιλογές:
– Εφαρμογή IEC 60747-5-5
• Διασυνδέσεις I/O για υπολογιστές
• Συσκευές συστήματος, όργανα μέτρησης
• Μετάδοση σήματος μεταξύ διαφορετικών κυκλωμάτων δυναμικές και σύνθετες αντιστάσεις
• Κύκλωμα ανάδρασης στο τροφοδοτικό
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουHCPL-181-00AE
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
