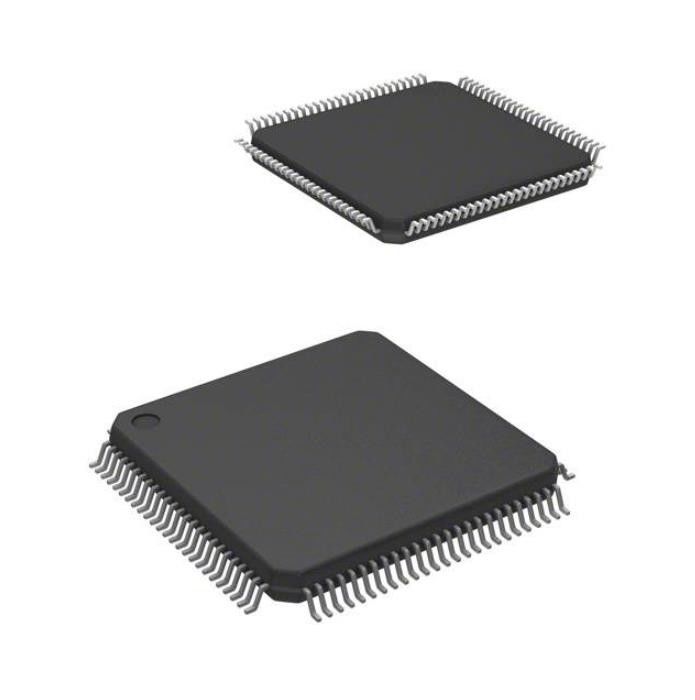

FS32K146UAT0VLLT τριανταδυάμπιτη 1MB ηλεκτρονόμων γενικού σκοπού ΛΆΜΨΗ 100LQFP ολοκληρωμένου κυκλώματος MCU
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | FS32K146UAT0VLLT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός του I/O: | 89 | Μέγεθος μνήμης προγράμματος: | 1MB (1M X 8) |
|---|---|---|---|
| Τύπος μνήμης προγράμματος: | ΛΑΜΨΗ | Μέγεθος EEPROM: | 4K Χ 8 |
| Μέγεθος RAM: | 128K Χ 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2.7V ~ 5.5V |
| Μετατροπείς στοιχείων: | A/D 24x12b SAR D/A1x8b | Τύπος ταλαντωτών: | Εσωτερικός |
Περιγραφή προϊόντων
FS32K146UAT0VLLT τριανταδυάμπιτη 1MB ηλεκτρονόμων γενικού σκοπού ΛΆΜΨΗ 100LQFP ολοκληρωμένου κυκλώματος MCU
Τριανταδυάμπιτη ΛΆΜΨΗ 100-LQFP ενιαίος-πυρήνων 112MHz 1MB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-M4F S32K (1M X 8) (14x14)
Προδιαγραφές FS32K146UAT0VLLT
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Α.Ε. NXP ΗΠΑ. |
| Σειρά | S32K |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | ARM® cortex®-M4F |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 112MHz |
| Συνδετικότητα | CANbus, FlexIO, Ι ² Γ, LINbus, SPI, UART/USART |
| Περιφερειακές μονάδες | POR, PWM, WDT |
| Αριθμός του I/O | 89 |
| Μέγεθος μνήμης προγράμματος | 1MB (1M X 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 4K Χ 8 |
| Μέγεθος RAM | 128K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.7V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 24x12b SAR D/A1x8b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 100-LQFP |
| Συσκευασία συσκευών προμηθευτών | 100-LQFP (14x14) |
| Αριθμός προϊόντων βάσεων | FS32K146 |
Χαρακτηριστικά γνωρίσματα FS32K146UAT0VLLT
• Λειτουργούντα χαρακτηριστικά
– Σειρά τάσης: 2.7 Β σε 5,5 Β
– Σειρά περιβαλλοντικής θερμοκρασίας: -40 °C 105 στον τρόπο °Cfor HSRUN, -40 °C σε 150 °C για τον τρόπο ΤΡΕΞΊΜΑΤΟΣ
• Πυρήνας Arm™ φλοιός-M4F/M0+, τριανταδυάμπιτη ΚΜΕ
– Υποστηρίζει μέχρι τη συχνότητα 112 MHZ (τρόπος HSRUN) με 1,25 Dhrystone MIPS ανά MHZ
– Πυρήνας βραχιόνων βασισμένος στην αρχιτεκτονική και τα thumb®-2 ISA Armv7
– Ενσωματωμένος επεξεργαστής ψηφιακών σημάτων (DSP)
– Διαμορφώσιμο τοποθετημένο Vectored διακόπτει τον ελεγκτή (NVIC)
– Ενιαία μονάδα κινητής υποδιαστολής ακρίβειας (FPU)
• Διεπαφές ρολογιών
– γρήγορος εξωτερικός ταλαντωτής 4 - 40 MHZ (SOSC) με μέχρι ρολόι ΣΥΝΕΧΟΎΣ το εξωτερικό τετραγωνικό εισαγωγής 50 MHZ στον εξωτερικό τρόπο ρολογιών
– Γρήγορος εσωτερικός RC ταλαντωτής 48 MHZ (FIRC)
– Αργός εσωτερικός RC ταλαντωτής 8 MHZ (SIRC)
– χαμηλής ισχύος ταλαντωτής 128 kHz (LPO)
– Μέχρι συγχρονισμένος βρόχος κλειδαριών 112 MHZ (HSRUN) σύστημα (SPLL)
– Μέχρι 20 MHZ TCLK και 25 MHZ SWD_CLK
– kHz 32 πραγματικό - χρονικό αντίθετο εξωτερικό ρολόι (RTC_CLKIN)
Εφαρμογές FS32K146UAT0VLLT
• Οι λειτουργικοί λειτουργούντες όροι εμφανίζονται στα ΣΥΝΕΧΗ ηλεκτρικά χαρακτηριστικά. Οι απόλυτες μέγιστες εκτιμήσεις είναι εκτιμήσεις πίεσης μόνο, και η λειτουργική λειτουργία στις μέγιστες τιμές δεν είναι εγγυημένη. Δείτε τις υποσημειώσεις στον ακόλουθο πίνακα για τους συγκεκριμένους όρους.
• Η πίεση πέρα από τις απαριθμημένες μέγιστες τιμές μπορεί να έχει επιπτώσεις στην αξιοπιστία συσκευών ή να προκαλέσει τη μόνιμη ζημία στη συσκευή.
• Όλα τα όρια που καθορίζονται στην προδιαγραφή δελτίων πρέπει να τιμηθούν μαζί και οποιαδήποτε παραβίαση σε οποιαδήποτε ή
περισσότεροι δεν θα εγγυηθούν την επιθυμητή λειτουργία.
• Εκτός αν ορίζεται διαφορετικά, όλες οι μέγιστες και ελάχιστες τιμές στο δελτίο είναι πέρα από τη διαδικασία, τάση, και
θερμοκρασία.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής FS32K146UAT0VLLT
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
