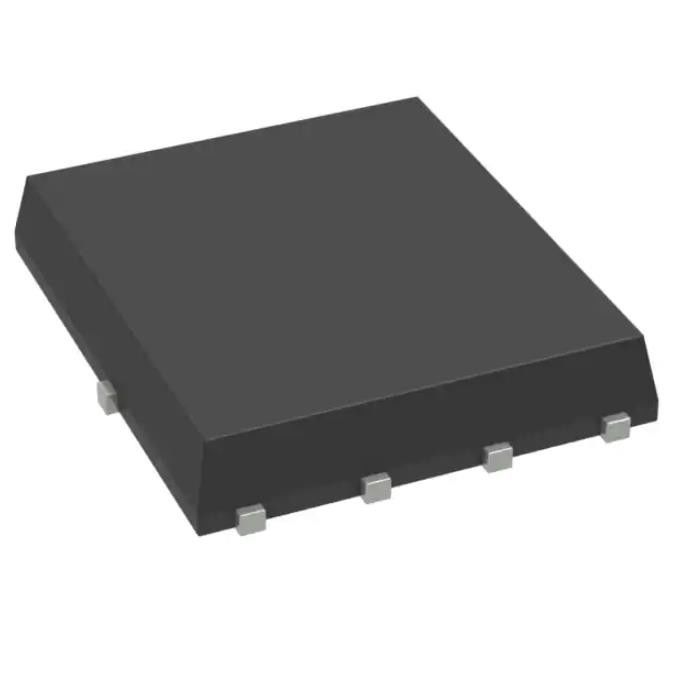

FDWS86380-F085 Τσιπ κυκλώματος IC Mosfet N-CH 80V 50A POWER56
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | FDWS86380-F085 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Επεξεργαστής πυρήνων: | N-Channel |
|---|---|---|---|
| Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) | Αγωγός στην τάση πηγής (Vdss): | 80 Β |
| Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 50A (TC) USART | Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 10V |
| RDS (Max) @ στην ταυτότητα, Vgs: | 13.4mOhm @ 50A, 10V | Ταυτότητα Vgs (θόριο) (Max) @: | 4V @ 250µA |
| Υψηλό φως: | FDWS86380-F085,Τσιπ κυκλώματος IC Mosfet,N-CH 80V 50A POWER56 |
||
Περιγραφή προϊόντων
FDWS86380-F085 Ρελέ γενικής χρήσης Mosfet N-Ch 80v 50a Power56
N-Channel 80 V 50A (Tc) 75W (Tj) Surface Mount Power56
Προδιαγραφές τουFDWS86380-F085
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Διακριτά Προϊόντα Ημιαγωγών |
| Τρανζίστορ | |
| FET, MOSFET | |
| Μονά FET, MOSFET | |
| Mfr | onsemi |
| Σειρά | Αυτοκίνητο, AEC-Q101, PowerTrench® |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος FET | N-Channel |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τάση αποστράγγισης στην πηγή (Vdss) | 80 V |
| Ρεύμα - Συνεχής Αποστράγγιση (Id) @ 25°C | 50A (Tc) |
| Τάση μετάδοσης κίνησης (Μέγιστη Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 13,4mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
| Φόρτιση πύλης (Qg) (Μέγ.) @ Vgs | 30 nC @ 10 V |
| Vgs (Μέγ.) | ±20V |
| Χωρητικότητα εισόδου (Ciss) (Μέγ.) @ Vds | 1440 pF @ 40 V |
| Λειτουργία FET | - |
| Διαρροή ισχύος (Μέγ.) | 75 W (Tj) |
| Θερμοκρασία λειτουργίας | -55°C ~ 175°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | Power56 |
| Πακέτο / Θήκη | 8-PowerTDFN |
| Βασικός αριθμός προϊόντος | FDWS86380 |
Χαρακτηριστικά τουFDWS86380-F085
• Πληκτρολογήστε RDS(on) = 11,3 m σε VGS = 10 V;ID = 50 A
• Τύπος Qg(tot) = 20 nC σε VGS = 10 V;ID = 50 A
• Δυνατότητα UIS
• Βρέξιμες πλευρές για αυτόματη οπτική επιθεώρηση (AOI)
• AEC−Q101 Qualified και PPAP Capable
• Αυτή η συσκευή δεν είναι Pb−Free, Χωρίς αλογόνο/BFR και είναι συμβατή με RoHS
Εφαρμογές τουFDWS86380-F085
• Έλεγχος κινητήρα αυτοκινήτου
• Διαχείριση PowerTrain
• Ηλεκτρομαγνητικές βαλβίδες και Οδηγοί κινητήρα
• Ηλεκτρονικό τιμόνι
• Ενσωματωμένος εκκινητής/εναλλάκτης
• Αρχιτεκτονικές Κατανεμημένης Ισχύος και VRM
• Κύριος διακόπτης για συστήματα 12 V
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουFDWS86380-F085
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
