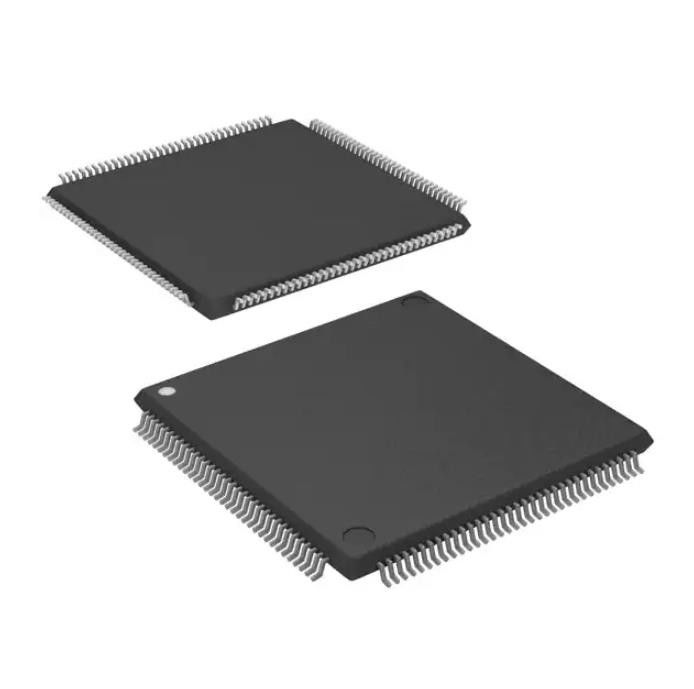

LCMXO2-1200HC-4TG144C Ρελέ γενικής χρήσης Ic Fpga 107 I/O 144tqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LCMXO2-1200HC-4TG144C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Αριθμός εργαστηρίων/CLBs: | 160 |
| Αριθμός στοιχείων/κυττάρων λογικής: | 1280USART | Συνολικά κομμάτια RAM: | 65536 |
| Αριθμός του I/O: | 107 | Τάση - ανεφοδιασμός: | 2.375V ~ 3.465V |
Περιγραφή προϊόντων
LCMXO2-1200HC-4TG144C Ρελέ γενικής χρήσης Ic Fpga 107 I/O 144tqfp
MachXO2 Field Programmable Gate Array (FPGA) IC 107 65536 1280 144-LQFP
Προδιαγραφές τουLCMXO2-1200HC-4TG144C
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| FPGA (Συστοιχία προγραμματιζόμενης πύλης πεδίου) | |
| Mfr | Lattice Semiconductor Corporation |
| Σειρά | MachXO2 |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Αριθμός LAB/CLB | 160 |
| Αριθμός Λογικών Στοιχείων/Κελιών | 1280 |
| Σύνολο Bit RAM | 65536 |
| Αριθμός I/O | 107 |
| Τάση - Τροφοδοσία | 2,375V ~ 3,465V |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Θερμοκρασία λειτουργίας | 0°C ~ 85°C (TJ) |
| Πακέτο / Θήκη | 144-LQFP |
| Πακέτο συσκευής προμηθευτή | 144-TQFP (20x20) |
| Βασικός αριθμός προϊόντος | LCMXO2-1200 |
Χαρακτηριστικά τουLCMXO2-1200HC-4TG144C
Αρχιτεκτονική Ευέλικτης Λογικής
• Έξι συσκευές με 256 έως 6864 LUT4 και 18 έως 334 I/Os
Συσκευές εξαιρετικά χαμηλής ισχύος
• Προηγμένη διαδικασία χαμηλής ισχύος 65 nm
• Ισχύς αναμονής έως και 22 µW
• Προγραμματιζόμενες εισόδους/εξόδους διαφορικού χαμηλής αιώρησης
• Κατάσταση αναμονής και άλλες επιλογές εξοικονόμησης ενέργειας
Ενσωματωμένη και κατανεμημένη μνήμη
• Έως 240 kbits sysMEM™ Embedded Block RAM
• Έως 54 kbits Κατανεμημένη RAM
• Αποκλειστική λογική ελέγχου FIFO
Μνήμη Flash χρήστη στο Chip
• Έως 256 kbits Μνήμης Flash χρήστη
• 100.000 κύκλοι εγγραφής
• Προσβάσιμο μέσω διεπαφών WISHBONE, SPI, I2 C και JTAG
• Μπορεί να χρησιμοποιηθεί ως soft processor PROM ή ως μνήμη Flash
Προ-Μηχανική Πηγή Σύγχρονης Ι/Ο
• Εγγραφές DDR σε κελιά I/O
• Αποκλειστική λογική γραναζιών
• 7:1 Gearing for Display I/Os
• Γενικά DDR, DDRX2, DDRX4
• Αποκλειστική μνήμη DDR/DDR2/LPDDR με υποστήριξη DQS
High Performance, Flexible I/O Buffer
• Η προγραμματιζόμενη προσωρινή μνήμη sysIO™ υποστηρίζει ευρεία
γκάμα διεπαφών:
– LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
– PCI
– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HSTL 18
– Είσοδοι σκανδάλης Schmitt, υστέρηση έως 0,5 V
• Τα I/O υποστηρίζουν hot socketing
• Διαφορικός τερματισμός on-chip
• Προγραμματιζόμενη λειτουργία pull-up ή pull-down
Ευέλικτο ρολόι on-chip
• Οκτώ βασικά ρολόγια
• Έως και δύο ρολόγια άκρων για διεπαφές I/O υψηλής ταχύτητας (μόνο πάνω και κάτω πλευρές)
• Έως δύο αναλογικά PLL ανά συσκευή με σύνθεση fractional-n συχνότητας
– Ευρύ φάσμα συχνοτήτων εισόδου (7 MHz έως 400 MHz)
Μη πτητικό, απεριόριστα αναδιαμορφώσιμο
• Instant-on – ενεργοποιείται σε μικροδευτερόλεπτα
• Ασφαλής λύση με ένα τσιπ
• Προγραμματιζόμενος μέσω JTAG, SPI ή I2 C
• Υποστηρίζει προγραμματισμό μη ασταθούς μνήμης στο παρασκήνιο
• Προαιρετική διπλή εκκίνηση με εξωτερική μνήμη SPI
Αναδιαμόρφωση TransFR™
• Ενημέρωση λογικής στο πεδίο κατά τη λειτουργία του συστήματος
Βελτιωμένη υποστήριξη σε επίπεδο συστήματος
• Λειτουργίες σκληρύνσεως στο τσιπ: SPI, I2 C, χρονοδιακόπτης/μετρητής
• Ταλαντωτής on-chip με ακρίβεια 5,5%.
• Μοναδικό TraceID για παρακολούθηση συστήματος
• Λειτουργία One Time Programmable (OTP).
• Μονό τροφοδοτικό με εκτεταμένο εύρος λειτουργίας
• Σάρωση ορίων IEEE Standard 1149.1
• Προγραμματισμός εντός συστήματος σύμφωνα με το πρότυπο IEEE 1532
Ευρύ φάσμα επιλογών πακέτων
• Επιλογές πακέτου TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Επιλογές πακέτου μικρού αποτυπώματος
– Τόσο μικρό όσο 2,5 mm x 2,5 mm
• Υποστηρίζεται η μετανάστευση πυκνότητας
• Προηγμένη συσκευασία χωρίς αλογόνο
Φέτες απόLCMXO2-1200HC-4TG144C
Οι φέτες 0-3 περιέχουν δύο LUT4 που τροφοδοτούν δύο καταχωρητές.Οι φέτες 0-2 μπορούν να διαμορφωθούν ως κατανεμημένη μνήμη.Ο Πίνακας 2-1 δείχνει την ικανότητα των τμημάτων σε μπλοκ PFU μαζί με τους τρόπους λειτουργίας που ενεργοποιούν.Επιπλέον, κάθε PFU περιέχει λογική που επιτρέπει στα LUT να συνδυαστούν για να εκτελέσουν λειτουργίες όπως LUT5, LUT6, LUT7 και LUT8.Η λογική ελέγχου εκτελεί λειτουργίες ρύθμισης/επαναφοράς (προγραμματιζόμενες ως σύγχρονη/ασύγχρονη), επιλογή ρολογιού, επιλογή chip και ευρύτερες λειτουργίες RAM/ROM.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLCMXO2-1200HC-4TG144C
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
