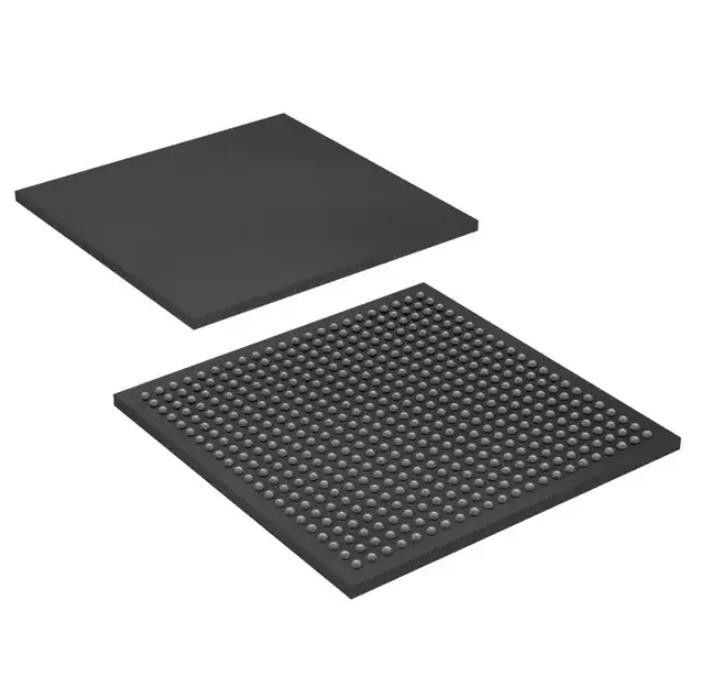

EP2C50F484C7N ολοκληρωμένο κύκλωμα Fpga ηλεκτρονόμων γενικού σκοπού 294 I/O 484fbga
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | EP2C50F484C7N |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Αριθμός εργαστηρίων/CLBs: | 3158 |
| Αριθμός στοιχείων/κυττάρων λογικής: | 50528 | Συνολικά κομμάτια RAM: | 594432 |
| Αριθμός του I/O: | 294 | Τάση - ανεφοδιασμός: | 1.15V ~ 1.25V |
Περιγραφή προϊόντων
EP2C50F484C7N ολοκληρωμένο κύκλωμα Fpga ηλεκτρονόμων γενικού σκοπού 294 I/O 484fbga
Cyclone® ΙΙ προγραμματίσημο ολοκληρωμένο κύκλωμα 294 594432 50528 484-BGA σειράς πυλών τομέων (FPGA)
Προδιαγραφές EP2C50F484C7N
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| FPGAs (σειρά πυλών τομέων προγραμματίσημη) | |
| Mfr | Intel |
| Σειρά | Cyclone® ΙΙ |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Αριθμός εργαστηρίων/CLBs | 3158 |
| Αριθμός στοιχείων/κυττάρων λογικής | 50528 |
| Συνολικά κομμάτια RAM | 594432 |
| Αριθμός του I/O | 294 |
| Τάση - ανεφοδιασμός | 1.15V ~ 1.25V |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Λειτουργούσα θερμοκρασία | 0°C ~ 85°C (TJ) |
| Συσκευασία/περίπτωση | 484-BGA |
| Συσκευασία συσκευών προμηθευτών | 484-FBGA (23x23) |
| Αριθμός προϊόντων βάσεων | EP2C50 |
Χαρακτηριστικά γνωρίσματα EP2C50F484C7N
■Αρχιτεκτονική υψηλής πυκνότητας με 4.608 έως 68.416 LEs
●Ενσωματωμένοι M4K φραγμοί μνήμης
●Μέχρι 1,1 Mbits του RAM διαθέσιμου χωρίς μείωση της διαθέσιμης λογικής
●4.096 μπιτ μνήμης ανά φραγμό (4.608 μπιτ ανά φραγμό συμπεριλαμβανομένων 512 μπιτ ισότητας)
●Μεταβλητές διαμορφώσεις λιμένων ×1, ×2, ×4, ×8, ×9, ×16, ×18, ×32, και ×36
●Αληθινός διπλός-λιμένας (το ένα που διαβάζονται και το ένα γράφουν, δύο διαβάζουν, ή δύο γράφουν) λειτουργία για τους τρόπους ×1, ×2, ×4, ×8, ×9, ×16, και ×18
●Η ψηφιολέξη επιτρέπει για την εισαγωγή στοιχείων την κάλυψη κατά τη διάρκεια γράφει
●Μέχρι τη λειτουργία 260-MHZ
■Ενσωματωμένοι πολλαπλασιαστές
●Μέχρι 150 18 - × 18 πολλαπλασιαστές είναι κάθε ένας μπιτ διαμορφώσιμο ως δύο ανεξάρτητο 9 - × πολλαπλασιαστές 9 μπιτ με μέχρι 250-MHzperformance
●Προαιρετικοί κατάλογοι εισαγωγής και παραγωγής
■Προηγμένη I/O υποστήριξη
●Μεγάλη διαφορική I/O τυποποιημένη υποστήριξη, συμπεριλαμβανομένου LVDS, RSDS, μίνι-LVDS, LVPECL, διαφορικού HSTL, και διαφορικού SSTL
●Single-ended I/O τυποποιημένη υποστήριξη, συμπεριλαμβανομένου του 2,5-β και του 1,8-β, του pci-Χ 1,0 κατηγορίας Ι και ΙΙ HSTL κατηγορίας Ι και ΙΙ SSTL, 1,8-β και 1,5-β, 3,3-β PCI και, 3,3-, 2,5-, 1,8-, και 1,5-β LVCMOS, και 3,3-, 2,5-, και 1,8-β LVTTL
●Το περιφερειακό συστατικό διασυνδέει την τοπική προδιαγραφή λεωφορείων ομάδας ειδικού ενδιαφέροντος (PCI SIG) PCI, αναθεώρηση 3,0 συμμόρφωση για τη λειτουργία 3,3-β σε 33 ή 66 MHZ για 32 - ή εξηντατετράμπιτες διεπαφές
●Το PCI Express με ένα εξωτερικό Tj PHY και ένα Altera PCI Express ×1 Megacore® λειτουργούν
●pci-Χ 133-MHZ συμβατότητας προδιαγραφών 1,0
●Υποστήριξη μεγάλης η εξωτερική μνήμης, συμπεριλαμβανομένης της ΟΔΓ, DDR2, και του SDR SDRAM, και QDRII SRAM που υποστηρίζεται από την πτώση σε Altera IP MegaCore λειτουργεί για ευκολία - - χρήση
●Τρία αφιέρωσαν τους καταλόγους ανά I/O στοιχείο (IOE): ένας εισαγμένος κατάλογος, ένας κατάλογος παραγωγής, και ο ένας παραγωγή-επιτρέπουν τον κατάλογο
●Προγραμματίσημο χαρακτηριστικό γνώρισμα λεωφορείο-λαβής
●Προγραμματίσημο χαρακτηριστικό γνώρισμα δύναμης κίνησης παραγωγής
●Προγραμματίσημες καθυστερήσεις από την καρφίτσα στη σειρά IOE ή λογικής
●I/O ομαδοποίηση τραπεζών για τις μοναδικές τοποθετήσεις τραπεζών VCCIO ή/και VREF
●I/O τυποποιημένη υποστήριξη MultiVolt™ για 1,5-, 1,8-, 2,5-, και 3,3 διεπαφές
●Καυτός-Socketing υποστήριξη λειτουργίας
●Το τρι-κράτος με αδύνατο σηκώνει στις I/O καρφίτσες πριν από και κατά τη διάρκεια τη διαμόρφωση
●Προγραμματίσημα αποτελέσματα ανοικτός-αγωγών
●-τσιπ σειρά υποστήριξης λήξης
VCCA & GND EP2C50F484C7N
■Χωριστά VCCA αεροπλάνα δύναμης χρήσης
■Χρησιμοποιήστε ένα χωρισμένο νησί VCCA μέσα στο αεροπλάνο VCCINT
■Παχιά VCCA ίχνη χρήσης
Περιβαλλοντικές & ταξινομήσεις εξαγωγής EP2C50F484C7N
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | RoHS υποχωρητικό |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
