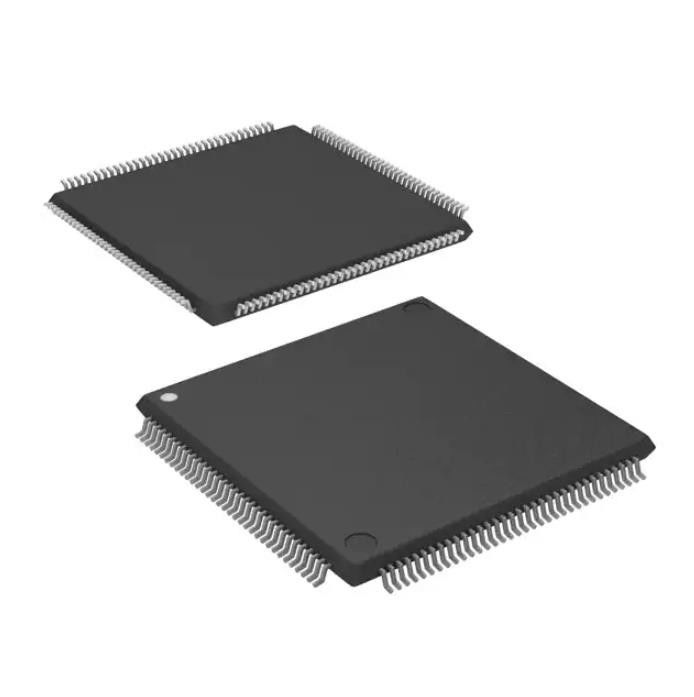

EP1C3T144C8N ολοκληρωμένο κύκλωμα Fpga ηλεκτρονόμων γενικού σκοπού 104 I/O 144tqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | EP1C3T144C8N |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | Cyclone® | Συσκευασία: | Δίσκος |
|---|---|---|---|
| Θέση προϊόντων: | Ξεπερασμένος | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
| Αριθμός εργαστηρίων/CLBs: | 291 | Αριθμός στοιχείων/κυττάρων λογικής: | 2910 |
| Συνολικά κομμάτια RAM: | 59904 | Αριθμός του I/O: | 104 |
Περιγραφή προϊόντων
EP1C3T144C8N ολοκληρωμένο κύκλωμα Fpga ηλεκτρονόμων γενικού σκοπού 104 I/O 144tqfp
Προγραμματίσημο ολοκληρωμένο κύκλωμα 104 59904 2910 144-LQFP σειράς πυλών τομέων Cyclone® (FPGA)
Προδιαγραφές EP1C3T144C8N
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| FPGAs (σειρά πυλών τομέων προγραμματίσημη) | |
| Mfr | Intel |
| Σειρά | Cyclone® |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ξεπερασμένος |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Αριθμός εργαστηρίων/CLBs | 291 |
| Αριθμός στοιχείων/κυττάρων λογικής | 2910 |
| Συνολικά κομμάτια RAM | 59904 |
| Αριθμός του I/O | 104 |
| Τάση - ανεφοδιασμός | 1.425V ~ 1.575V |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Λειτουργούσα θερμοκρασία | 0°C ~ 85°C (TJ) |
| Συσκευασία/περίπτωση | 144-LQFP |
| Συσκευασία συσκευών προμηθευτών | 144-TQFP (20x20) |
| Αριθμός προϊόντων βάσεων | EP1C3 |
Χαρακτηριστικά γνωρίσματα EP1C3T144C8N
■2.910 έως 20.060 LEs, δείτε τον πίνακα 1-1
■Μέχρι 294.912 μπιτ RAM (36.864 ψηφιολέξεις)
■Διαμόρφωση υποστηρίξεων μέσω της χαμηλού κόστους τμηματικής συσκευής διαμόρφωσης
■Υποστήριξη για LVTTL, LVCMOS, sstl-2, και sstl-3 I/O πρότυπα
■Υποστήριξη για 66 - και το 33-MHZ, 64 - και τριανταδυάμπιτα πρότυπα PCI
■Μεγάλη (640 Mbps) LVDS I/O υποστήριξη
■Αργόστροφη (311 Mbps) I/O υποστήριξη LVDS
■I/O υποστήριξη 311-Mbps RSDS
■Μέχρι δύο PLLs ανά συσκευή παρέχουν τον πολλαπλασιασμό ρολογιών και τη μετατόπιση φάσης
■Μέχρι οκτώ σφαιρικές γραμμές ρολογιών με έξι πόρους ρολογιών διαθέσιμους ανά σειρά λογικής εμποδίζουν τη σειρά (ΕΡΓΑΣΤΗΡΙΩΝ)
■Υποστήριξη για την εξωτερική μνήμη, συμπεριλαμβανομένης της ΟΔΓ SDRAM (133 MHZ), FCRAM, και το ενιαίο ποσοστό στοιχείων (SDR) SDRAM
■Η υποστήριξη για τους πολλαπλάσιους πυρήνες πνευματικής ιδιοκτησίας (IP), συμπεριλαμβανομένου Altera® MegaCore® λειτουργεί και Altera Megafunctions megafunctions προγράμματος συνεργατών (AMPPSM).
Δομή EP1C3T144C8N
■Διαφορικά και single-ended I/O πρότυπα
■3,3-β, 64 - και τριανταδυάμπιτος, 66 - και 33-MHZ συμμόρφωσης PCI
■Κοινή υποστήριξη δοκιμής όριο-ανίχνευσης ομάδας δράσης δοκιμής (JTAG) (ΒΣΤ)
■Έλεγχος δύναμης κίνησης παραγωγής
■Αδύνατος σηκώστε τους αντιστάτες κατά τη διάρκεια της διαμόρφωσης
■Έλεγχος γυρίζω-ποσοστού
■Τρι-κρατικοί απομονωτές
■Στοιχεία κυκλώματος λεωφορείο-λαβής
■Προγραμματίσημος σηκώστε τους αντιστάτες στον τρόπο χρηστών
■Προγραμματίσημες καθυστερήσεις εισαγωγής και παραγωγής
■Αποτελέσματα ανοικτός-αγωγών
■DQ και I/O καρφίτσες DQS
Περιβαλλοντικές & ταξινομήσεις εξαγωγής EP1C3T144C8N
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
