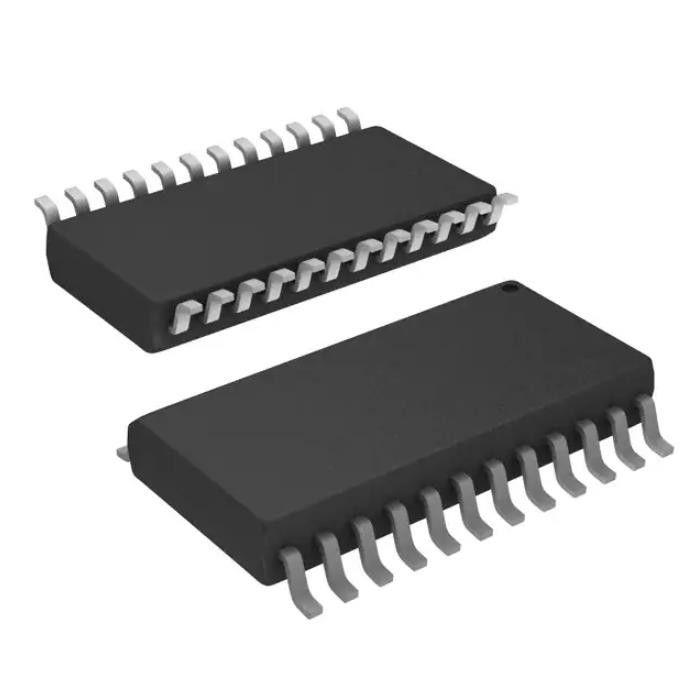

E-L9823013TR Ρελέ γενικής χρήσης Ic Pwr Πρόγραμμα οδήγησης N-Channel 1:8 24so
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Ε-L9823013TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος διακοπτών: | Γενικός σκοπός |
|---|---|---|---|
| Αριθμός αποτελεσμάτων: | 8 | - Που εισάγεται αναλογία: Παραγωγή: | 0,047222222 |
| Διαμόρφωση παραγωγής: | Χαμηλή πλευρά | Τύπος παραγωγής: | N-Channel |
| Διεπαφή: | SPI | Τάση - φορτίο: | 4.5V ~ 5.5V |
Περιγραφή προϊόντων
Διακόπτης τροφοδοσίας/Πρόγραμμα οδήγησης 1:8 N-Channel 500mA 24-SO
Προδιαγραφές τουE-L9823013TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ισχύος, προγράμματα οδήγησης φορτίου | |
| Mfr | STMicroelectronics |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος διακόπτη | Γενικού σκοπού |
| Αριθμός Εξόδων | 8 |
| Αναλογία - Είσοδος:Έξοδος | 0,047222222 |
| Διαμόρφωση εξόδου | Χαμηλή πλευρά |
| Τύπος εξόδου | N-Channel |
| Διεπαφή | SPI |
| Τάση - Φορτίο | 4,5V ~ 5,5V |
| Τάση - Τροφοδοσία (Vcc/Vdd) | - |
| Ρεύμα - Έξοδος (Μέγ.) | 500 mA |
| Rds On (Τύπος) | 800 mOhm |
| Τύπος εισόδου | - |
| Χαρακτηριστικά | - |
| Προστασία σφαλμάτων | Περιορισμός ρεύματος (Σταθερό), Υπέρβαση θερμοκρασίας |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | 24-SO |
| Πακέτο / Θήκη | 24-SOIC (0,295", 7,50 mm Πλάτος) |
| Βασικός αριθμός προϊόντος | E-L9823 |
Χαρακτηριστικά τουE-L9823013TR
• Δυνατότητα εξόδου ρεύματος έως 0,5 A
• Διαδοχικός έλεγχος SPI για εξόδους
• Λειτουργία επαναφοράς με σήμα επαναφοράς ή nundervoltage στο VDD
• Προγραμματιζόμενη ενδογενής σύσφιξη τάσης εξόδου στον τύπο.50 V για επαγωγική μεταγωγή
• Απενεργοποίηση υπερέντασης με κλείδωμα για κάθε κύκλο εγγραφής (SFPD = χαμηλό)
• Ανεξάρτητη θερμική απενεργοποίηση εξόδων (SOA Protection)
• Διαθέσιμα δεδομένα κατάστασης εξόδου στο SPI με χρήση πρωτοκόλλου I/O 8 bit έως 3,0 MHz
• Χαμηλό ρεύμα αναμονής με επαναφορά = χαμηλό (τύπος 35 μA @ VDD)
• Ανίχνευση ανοιχτού φορτίου (εξόδους απενεργοποιημένες)
• Ενιαία λογική παροχή VDD
• Υψηλή ανοσία EMS και χαμηλή EME (ελεγχόμενες κλίσεις εξόδου)
• Πλήρης λειτουργικότητα της υπόλοιπης συσκευής σε αρνητική πτώση τάσης στις εξόδους (-1,5 V ή-3,0 A)
• Λειτουργία εξόδου προγραμματιζόμενη για παρατεταμένο όριο ρεύματος ή τερματισμό λειτουργίας
Εφαρμογές τουE-L9823013TR
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουE-L9823013TR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
